Scheppach HM80L Translation From Original Manual

46
Inclinazione del gruppo sega (immagine 3)
Il gruppo sega può essere inclinato fino ad un angolo di
45°.
Allentare la maniglia (24) sulla parte posteriore della
macchina e inclinare il gruppo sega secondo la scala,
nella posizione angolare desiderata. L’angolo può essere
stabilito in base alla scala (23) per mezzo di un indicato-
re (25). Terminata l’operazione è necessario serrare nuo-
vamente la maniglia.
Utilizzazione
Taglio trasversale (immagine 4)
• Rilassare il bottone di fissaggio (13).
• Sollevare il gruppo sega per mezzo della maniglia (1),
finché questo non scatta nella posizione superiore
• Premere il pezzo uniformemente contro i regoli di ar-
resto (30), fare attenzione che la mano si trovi al di
fuori dell’area di taglio della lama.
• Con la mano destra sulla maniglia (1) premere la leva
di arresto (9) per ruotare il gruppo verso il basso.
• Azionare il bottone (2) decolla la macchina.
• Portare la lama lentamente sul pezzo per effettuare il
taglio, esercitando una pressione moderata.
• Ruotare il gruppo nuovamente in posizione superiore
di partenza fino al suo blocco.
• Rilasciare la maniglia (1) in modo che il motore si
fermi.
Cambio della lama di sega (Fig. 5)
• Sfilare la spina dalla presa di corrente.
• Mettere l’aggregato nella posizione più alta.
• Premere il dispositivo di bloccaggio (9) e rilassare la
copertura protettiva della lama di sega mobile. Allo
stesso tempo, sollevare la copertura per liberare la
lama.
• Rilassare la vite di fissaggio della lama (Attenzione:
filetto sinistrorso).
• Allontanare la vite (3) e la flangia (4) della lama.
• Allontanare con cautela la lama (rischio di lesioni cau-
sati per i denti di sega).
• Mettere la lama nuova sulla flangia interiore, osservan-
do la direzione di rotazione della lama.
• Mettere a posto la flangia esteriore e fissare fortemen-
te la vite.
• Rimettere a posto corretto la copertura di protezione.
Sostituzione delle batterie del laser (Fig. 6)
• Rimuovere il coperchio del vano batterie del laser 16.
Estrarre le 2 batterie.
• Sostituire entrambe le batterie con un tipo identico o
analogo. Accertarsi di inserirle rispettando la stessa
polarità delle batterie usate.
• Chiudere il vano batterie.

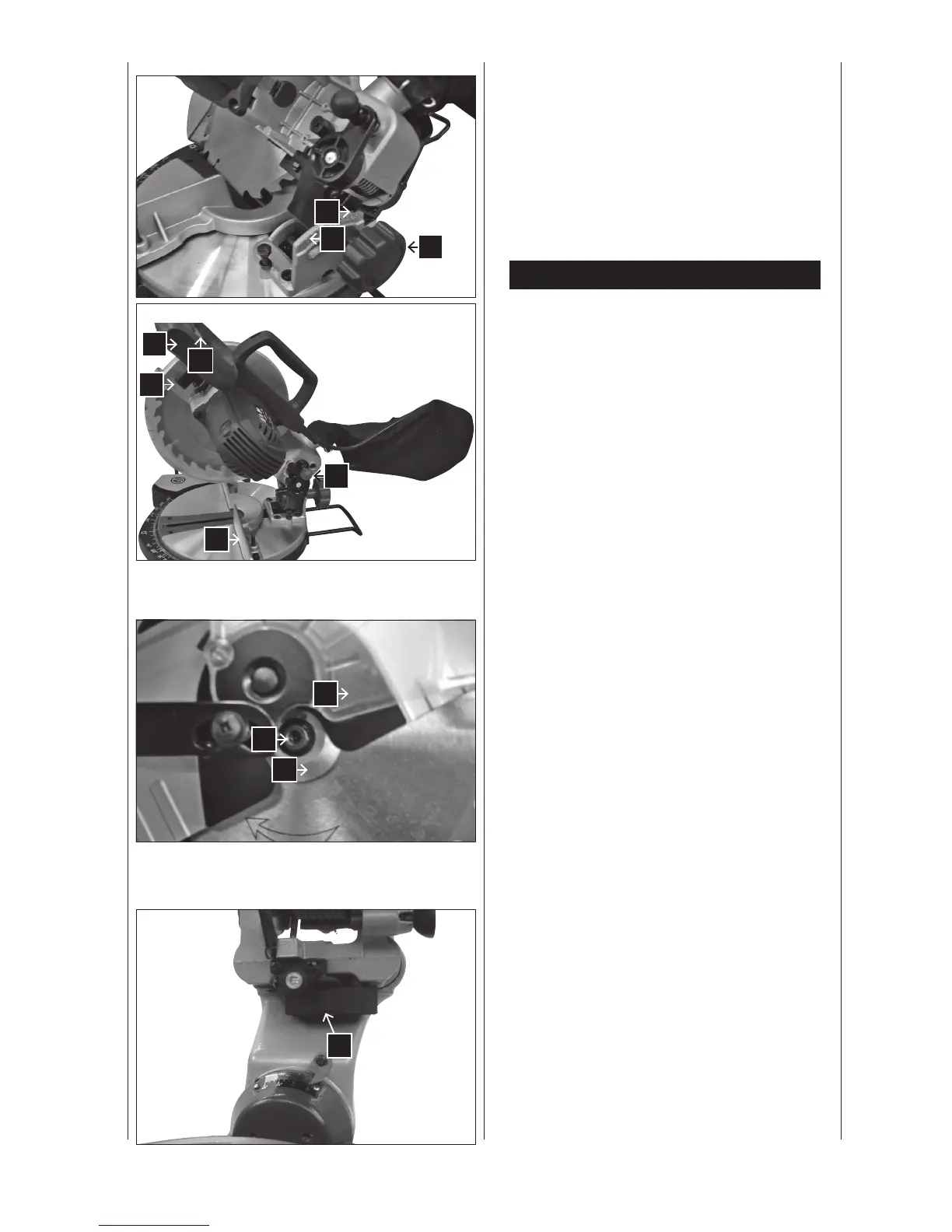

Fig. 3
23
24
25
Fig. 4
1
9
30
13
2
Fig. 5
3
4
11
Fig. 6
1

Scheppach HM80L Specifications

General

Input power	1500 W
Power source	AC
AC input voltage	220-240 V
AC input frequency	50 Hz
Blade bore	30 mm
Blade diameter	210 mm
Blade thickness	2.6 mm
Idle speed (max)	5000 RPM

Weight and Dimensions

Depth	650 mm
Width	420 mm
Height	460 mm
Weight	7540 g
