Scheppach HM80L Translation From Original Manual

58

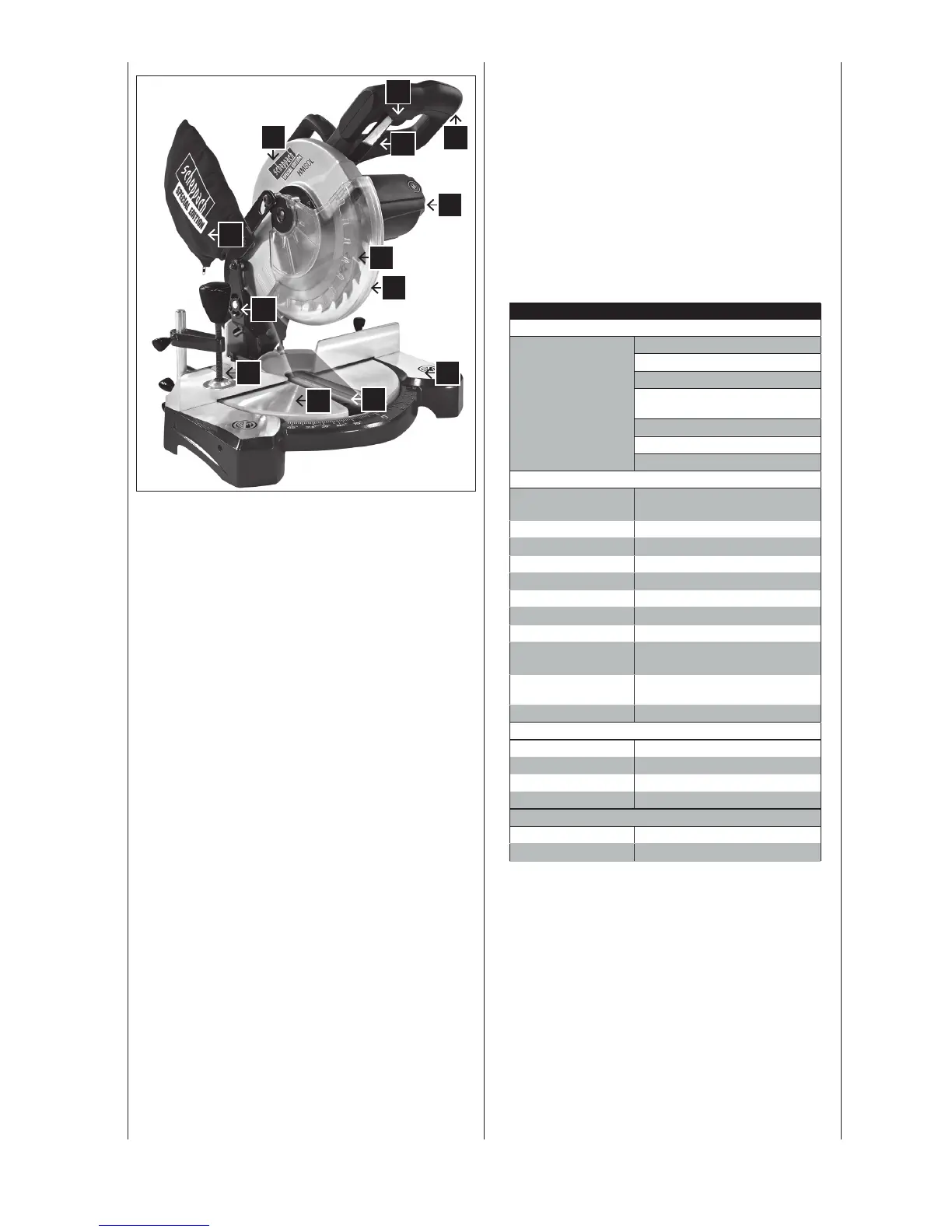

Popis, Obr. 1
1 Držadlo
2 Spínač
3 Podstavec
4 Kryt kloubu/podstavec
5 Točna
6 Motor
7 Kotouč pily
8 Vložka stolu
9 Závěrná páka
10 Pevný chránič pilového kotouče
11 Pohyblivý chránič pilového kotouče
12 Pytel na piliny
13 Upínací čelist
HM80L
Obsah dodávky
Kapovací a pokosová pila
Pytel na piliny
Držák obrobků
Nářadí pro výměnu pilového
kotouče SW 6
3 podpěry
2 uhlíkové kartáče
Návod k obsluze
Technické údaje
Rozměry H x Š x
V (mm)
690 x 550 x 440
Točna ø (mm) 385 x 150
Výška stolu (mm) 55
Kotouč pily ø (mm) 210/30/2,6/1,6 WZ 24
Počet otáček, 1/min 5000
Řezná rychlost, m/s 55
Rozsah otáčení 2 x 45°
Úhel náklonu 45°
Dvojitý pokos 45°
x 45°
levý
Nastavení úhlu
45°, 30°, 22,5°, 15°, 0°,
15°, 22,5°, 30°, 45°
Hmotnost, kg 7,7
Údaje o řezu - Provoz kapovací pily
90°/90°/ 120 x 60 mm
90°/45° 80 x 60 mm
45°/90° 120 x 35 mm
45°/45° 80 x 35 mm
Pohon
Motor V/Hz 220–240/50
Příkon kW 1500
Změny technických údajů vyhrazeny!
Informace o vzniku hluku
Pokud je stroj v provozu, jsou jeho hladiny hluku násle-
dující:
Maximální hladina tlaku hluku: 94,2 dB(A)
Maximální hladina výkonu hluku: 107,2 dB(A)
Varování: Hluk může mít závažný vliv na vaše zdraví.
Pokud hluk stroje překročí hodnotu 85 dB (A), použijte,
prosím, vhodnou ochranu sluchu. V případě vadného
elektrického připojení, může při zapnutí stroje vypadnout
proud, což může negativně ovlivnit jiná zařízení (např.
blikající lampy). Pokud elektrický výkon odpovídá hod-
notě Zmax < 0,27, neměly by se tyto rušivé vlivy vysky-
tovat. (V opačném případě informujte svého odborného
Fig. 1
1
2
9
6
7
11
3
8
5
13
4
12
10

Scheppach HM80L Specifications

General

Input power	1500 W
Power source	AC
AC input voltage	220-240 V
AC input frequency	50 Hz
Blade bore	30 mm
Blade diameter	210 mm
Blade thickness	2.6 mm
Idle speed (max)	5000 RPM

Weight and Dimensions

Depth	650 mm
Width	420 mm
Height	460 mm
Weight	7540 g
