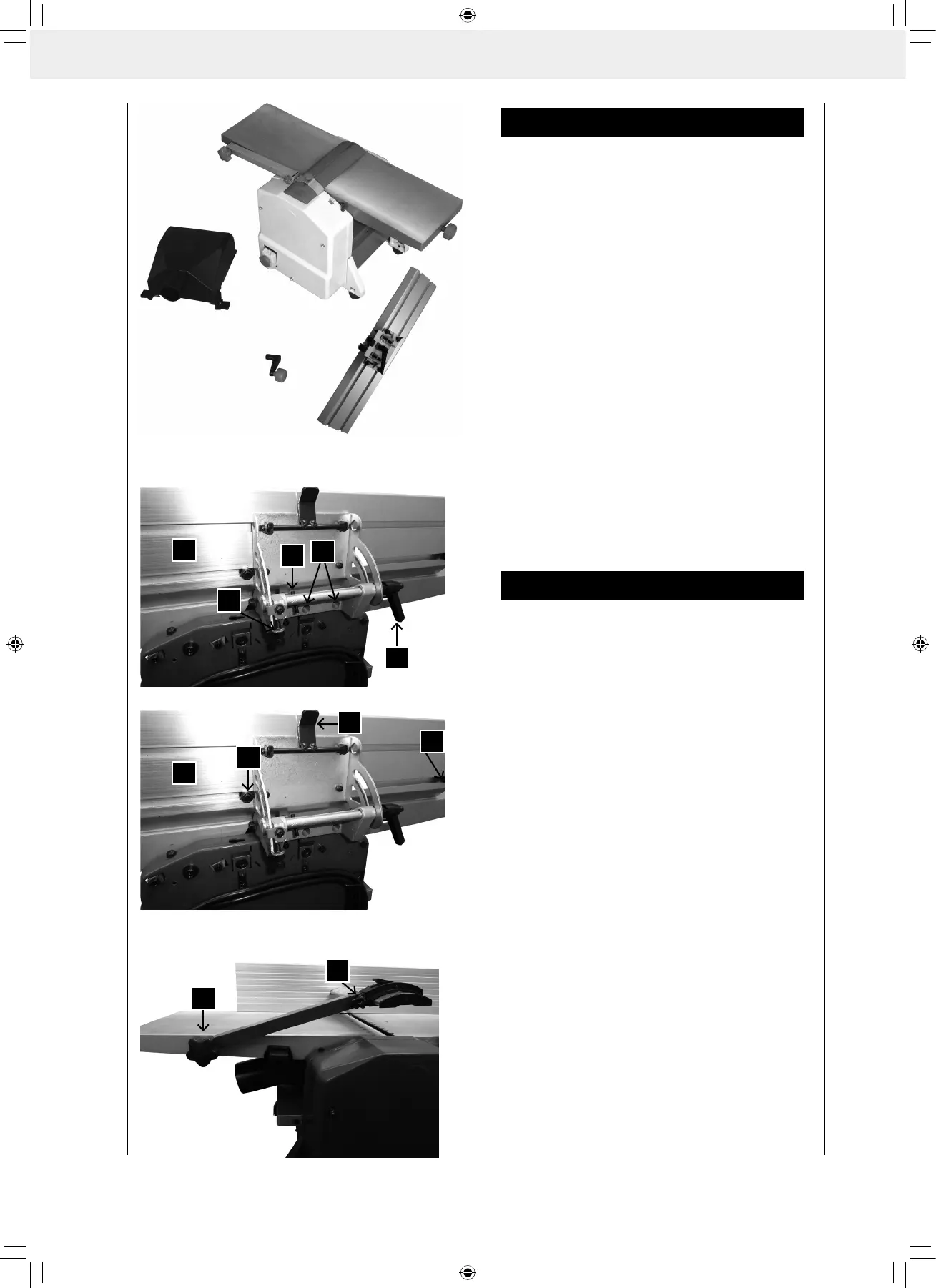

Montering
Montering avretteranslag g. 3
Forsiktig! Ved all omstilling og monteringsarbeid
må støpselet alltid trekkes ut
Installer avretterbraketten (A) med 2 innvendige
sekskantskruer (B) M 5x20 mm til sideveggen på
avretterbordet.
Justering av avretteranslag g. 4
Still anslaget i en vinkel på 90°, og klem fast med vin-
geskruen (H). Sett deretter stjerneskrutrekkeren (F)
til anslag og kontre denne med mutteren. Sett deret-
ter anslaget på 45° og klem det fast med klemskruen
(H). Sett deretter den innvendige sekskantskruen (G)
til anslag og kontre denne med mutteren.
Kontroller deretter begge vinkler med et mønster og
juster skalaen (I) på nytt ved behov.
Justering av stoppskinne Fig.4
Stoppskinnen i området til stoppskruen (E) kan for-
skyves ved å løsne klemarmen (D)
Høvelvalsebeskyttelse Fig. 5
Klemhåndtak (J) kan brukes til å løfte og feste hø-
velvalsebeskyttelsen (K)
Igangkjøring
Forsiktig! Ved alt omstillings- og monteringsar-
beid må støpselet trekkes ut.
Avtrekk Fig. 6,7
Under drift i lukkede rom må et avtrekksanlegg være
koblet til avtrekkstussen
Tilkobling av avtrekket ved avretteren:
• Still tykkelsesbordet i nederste stilling og skyv
avtrekkstussen inn i maskinen, inntil begge bry-
terarmene (I) kan skyves inn i det avlange hullet
(H) (g. 6).
• Fest til slutt avtrekkshetten på avretterbordet med
en gjenget bolt, Fig. 7
Koble til vakuumpumpen under høvling Fig. 8.0,
8.1, 8.2
• Løsne klemarmen (D, Fig. 4) og skyv stoppskinnen
(C) tilbake til stoppskruen (E)
• Juster stopp ved en helling på 45°
• Skyv knivdekslet tilbake
• Løft armen (G) på høvelvalsebeskyttelsen slik at
bolthullene (H) er fri
• Skyv avtrekksdysene (4) under armen (G) til begge
brytertappene (I) er i ukt med skruehullene (H)
(Fig.8.1)
• Sett inn brytertappene (1) i skruehullene
• Fest avtrekkshetten (4) på avretterbordet med den
riede skruen (K) (Fig. 8.2)
• Skyv knivdekslet over avtrekksdysene
1
2
3
4
Fig. 2
C
B
H
F
G
Fig. 3
C
E
E
D
Fig. 4
J
K
Fig. 5
