140
2 pav.
1 Lyginimo ir reismusinės staklės
2 Lyginimo atrama
3 Rankena
4 Išsiurbimo atvamzdis
Montavimas

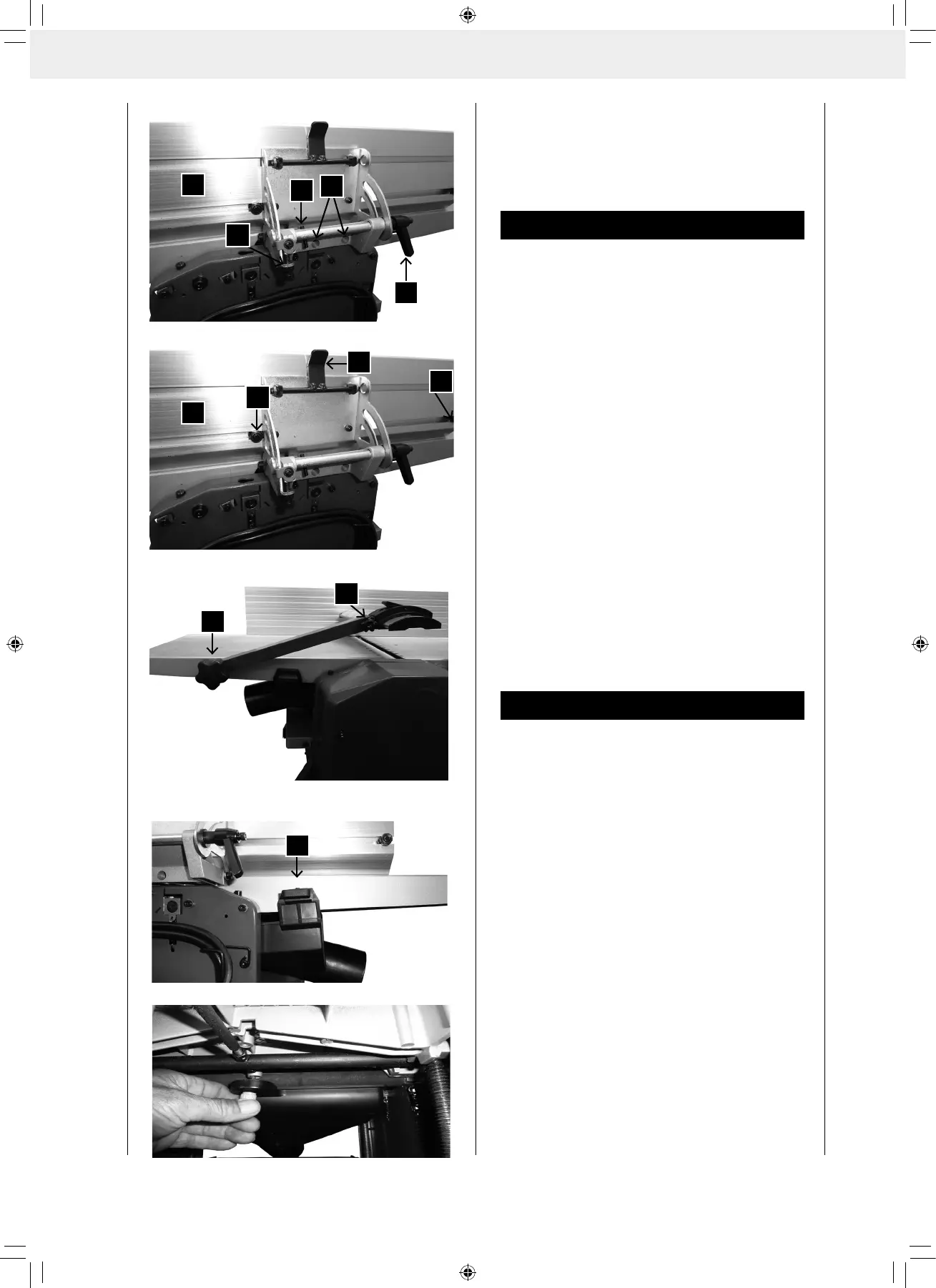

Lyginimo atramos montavimas, 3 pav.
Dėmesio! Atlikdami bet kokius pertvarkymo ir monta-
vimo darbus, visada ištraukite tinklo kištuką.
Pritvirtinkite tiesinimo laikiklį (A) 2 varžtais su vidi-
niais šešiabriauniais (B) M5 x 20 mm prie šoninės
lyginimo stalo sienelės.
Lyginimo atramos reguliavimas, 4 pav.
Nustatykite atramą 90 ° kampu ir priveržkite jį T for-
mos varžtu (H). Dabar įstatykite varžtą su kryžmine
išdroža (F) iki galo ir užksuokite jį veržle. Dabar
nustatykite atramą 45° kampu ir priveržkite ją tvir-
tinimo varžtu (H). Dabar įstatykite varžtą su vidiniu
šešiabriauniu (G) iki galo ir užksuokite jį veržle.
Dabar patikrinkite pagal pavyzdį abu kampus ir pri-
reikus sureguliuokite skalę (I) iš naujo.
Atraminio bėgelio reguliavimas, 4 pav.
Atlaisvinus veržiamąją svirtį (D), atraminį bėgelį (C)
galima sureguliuoti atraminių varžtų (E) srityje.
Peilių veleno apsauga, 5 pav.
Veržiamoji rankena (J) skirta peilių veleno apsaugai
(K) pakelti ir užksuoti.
Eksploatacijos pradžia
Dėmesio! Atlikdami bet kokius pertvarkymo ir
montavimo darbus, visada ištraukite tinklo kiš-
tuką.
Išsiurbimas, 6, 7 pav.
• Eksploatuojant uždarose patalpose, išsiurbimo
įrenginį reikia prijungti prie išsiurbimo atvamzdžio.
• Išsiurbimo įrenginio prijungimas lyginant:
• Nustatykite reismusinių staklių stalą į žemiausią
padėtį ir stumkite išsiurbimo atvamzdį į stakles, kol
abu stūmiklius (I) galėsite įstumti į pailgas skyles
(H) (6 pav.).
• Po to pritvirtinkite išsiurbimo gaubtą srieginiu kaiš-
čiu prie tiesinimo stalo, 7 pav.
Prijungimas prie išsiurbimo įrenginio reismu-
suojant (8.0, 8.1, 8.2 pav.)
• Atlaisvinkite veržiamąją svirtį (D, 4 pav.) ir nustum-
kite atraminį bėgelį (C) atgal iki atraminio varžto
(E).
• Nustatykite atramą 45° nuožulnos kampu.
• Nustumkite peilių uždangalą atgal.
• Pakelkite peilių veleno apsaugos svirtį (G), kad pa-
ilgos skylės (H) būtų atlaisvinto (8.0 pav.).
• Nustumkite išsiurbimo atvamzdį (4) po svirtimi (G),
C
B
H
F
G
Fig. 3
C
E
E
D
Fig. 4
J
K
Fig. 5
Fig. 6
I
Fig. 7
