22
Fig. 2
1 Abricht- und Dickenhobelmaschine
2 Abrichtanschlag
3 Handgriff
4 Absaugstutzen
Montage

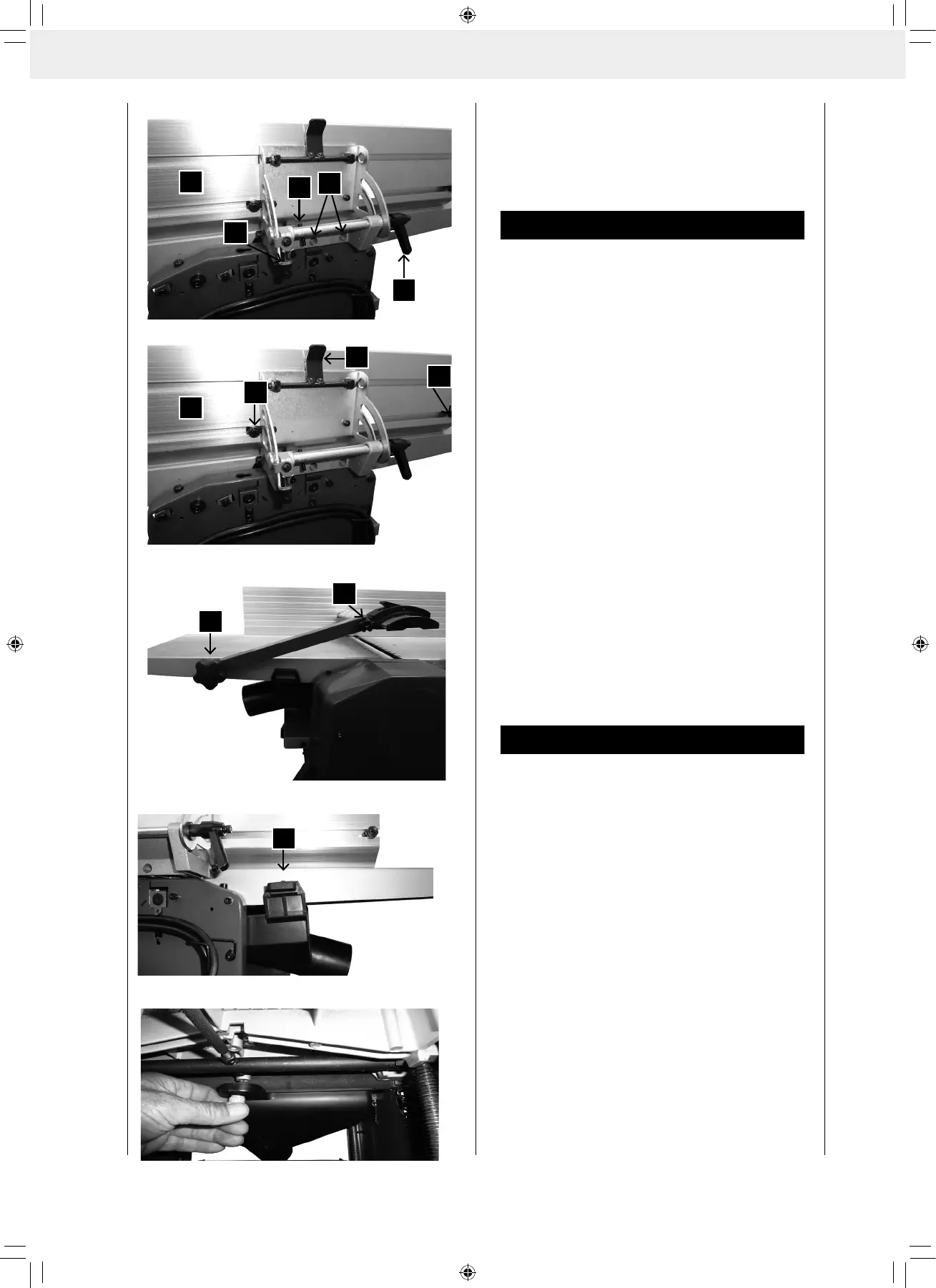

Montage Abrichtanschlag Fig. 3
Achtung! Bei allen Umrüst- und Montagearbeiten
Netzstecker ziehen
Montieren Sie die Abrichthalterung (A) mit 2 Innen-
sechskantschrauben (B) M5 x 20 mm an die Seiten-
wand des Abrichttisches.
Justieren des Abrichtanschlages Fig. 4
Stellen Sie den Anschlag mit einem Winkel auf 90 °,
und klemmen ihn mit der Knebelschraube (H) fest.
Nun stellen Sie die Kreuzschlitzschraube (F) bis
zum Anschlag und kontern diese mit der Mutter. Nun
stellen Sie den Anschlag auf 45° und klemmen ihn
mit der Klemmschraube (H) fest. Nun stellen Sie die
Innen-Sechskantschraube (G) bis zum Anschlag und
kontern diese mit der Mutter.
Überprüfen Sie nun bei einem Muster beide Winkel
und justieren Sie die Skala (I) bei Bedarf neu.
Verstellen der Anschlagschiene Fig. 4
Durch lösen des Klemmhebels (D) kann die An-
schlagschiene (C) im Bereich der Anschlagschrauben
(E) verstellt werden.
Hobelwellenschutz Fig. 5
Der Klemmgriff (J) dient zum Anheben und Feststel-
len des Hobelwellenschutzes (K).
Inbetriebnahme
Achtung! Bei allen Umrüst- und Montagearbeiten
Netzstecker ziehen
Absaugung Fig. 6, 7
Bei Betrieb in geschlossenen Räumen muss eine
Absauganlage an den Absaugstutzen angeschlos-
sen werden
Anschluss der Absaugung beim Abrichten:
• Stellen Sie den Dickentisch in die niedrigste Stel-
lung und schieben Sie den Absaugstutzen in die
Maschine, bis Sie beide Schaltstössel (I) in die
Langlöcher (H) einschieben können (Fig. 6).
• Abschließend befestigen Sie die Absaughaube mit
einem Gewindebolzen am Abrichttisch Fig. 7.
Anschluss der Absaugung beim Dickenhobeln
(Fig. 8.0, 8.1, 8.2)
• Lösen Sie den Klemmhebel (D, Fig. 4) und schie-
ben die Anschlagschiene (C) bis zur Anschlag-
schraube (E) zurück.
• Stellen Sie die Anschlag auf 45° Schräge.
• Schieben Sie den Messerabdeckung zurück.
C
E
E
D
Fig. 4
J
K
Fig. 5
Fig. 6
I
Fig. 7
C
B
H
F
G
Fig. 3
