• Lösen und entfernen Sie die vier Messerspann-
schrauben.
• Heben Sie Messer und Messerbalken von der Wel-
le ab.
• Entfernen Sie Späne und Harz von der Hobelwelle
und Messerbalken.
• Setzen Sie das neue Messer in der Hobelwelle
ein, xieren Sie das Messer mit den rechteckigen
Schlitzen in den beiden Schraubenköpfen. (Mit
diesen beiden Schrauben wird das Messer in der
Höhe eingestellt.)
• Legen Sie den Messerbalken auf das Messer.
• Ziehen Sie die 4 Spannschrauben leicht an
• Wiederholen Sie die Arbeitsgänge für das zweite
Messer.

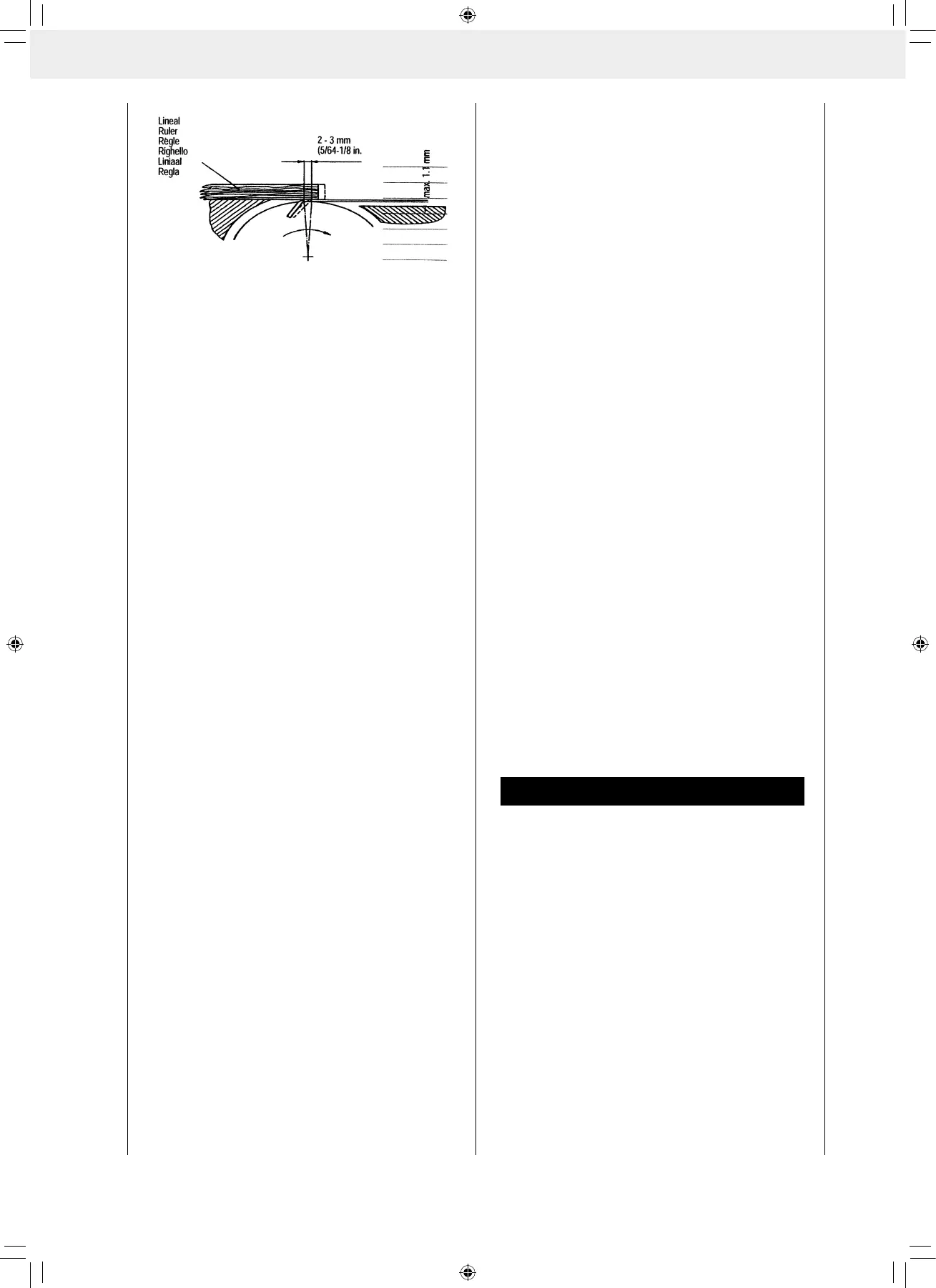

• Stellen Sie nun die Hobelmesser exakt zum Abnah-
metisch ein. Verwenden Sie hierzu ein Lineal das
auf dem Abnahmetisch aufgelegt wird.
• Durch verstellen der beiden Einstellschrauben
kann das Messer in der Höhe verstellt werden.
• Durch drehen der Hobelwelle in Verbindung mit
dem Lineal erkennen Sie die Höheneinstellung.
• Das Messer ist exakt eingestellt, wenn das Lineal
durch die Messer max. 3 mm weiterbewegt wird.
• Nach erfolgreicher Einstellung der Messer, sind alle
Spannschrauben fest anzuziehen (8,4 N/m)
Beachten Sie:
• Scharfe Hobelmesser garantieren ein sauberes
Hobelbild und belasten den Motor weniger.
• Beachten Sie beim Nachschleifen, dass alle Mes-
ser die gleiche Breite aufweisen (Unwucht). Die
Minimalbreite der Messer beträgt 20 mm.
• Die an dieser Maschine verwendeten Messer sind
nicht zum Falzen/Zinken geeignet.
• Abschließend Hobelwellenschutz wieder auf den
Tisch absenken und die Hobelwelle abdecken, mit
Sterngriffschraube klemmen.
Installation
• Vergewissern Sie sich, dass genügend Platz vor-
handen ist, um das Werkstück über die ganze Ho-
bellänge zu führen, ohne dass die Bedienungsper-
son (oder andere Personen) in einer Linie mit dem
Werkstück stehen.
• Die Abricht- und Dickenhobelmaschine kann mit
Schrauben, Beilagscheiben und Sechskantmuttern
(nicht im Lieferumfang enthalten) auf einer Werk-
bank befestigt werden.
• Die Abricht- und Dickenhobelmaschine muss mit
einer festen, ebenen Fläche verschraubt werden.
• Die Maschine darf nicht wippen und die Tische
müssen uchten.
Fig. 11

Scheppach HMS1070 Specifications

General

Idle speed	8500 RPM
Product color	Black, Blue
AC input voltage	230 V
AC input frequency	50 Hz
Soleplate material	Aluminum
Dust extraction port	Yes
Planning width (max)	252 mm
Input power	1500 W
Power source	AC
Number of blades	2
Planing depth (max)	120 mm

Weight and Dimensions

Depth	1020 mm
Width	520 mm
Height	400 mm
Weight	30900 g
