54
Assemblaggio

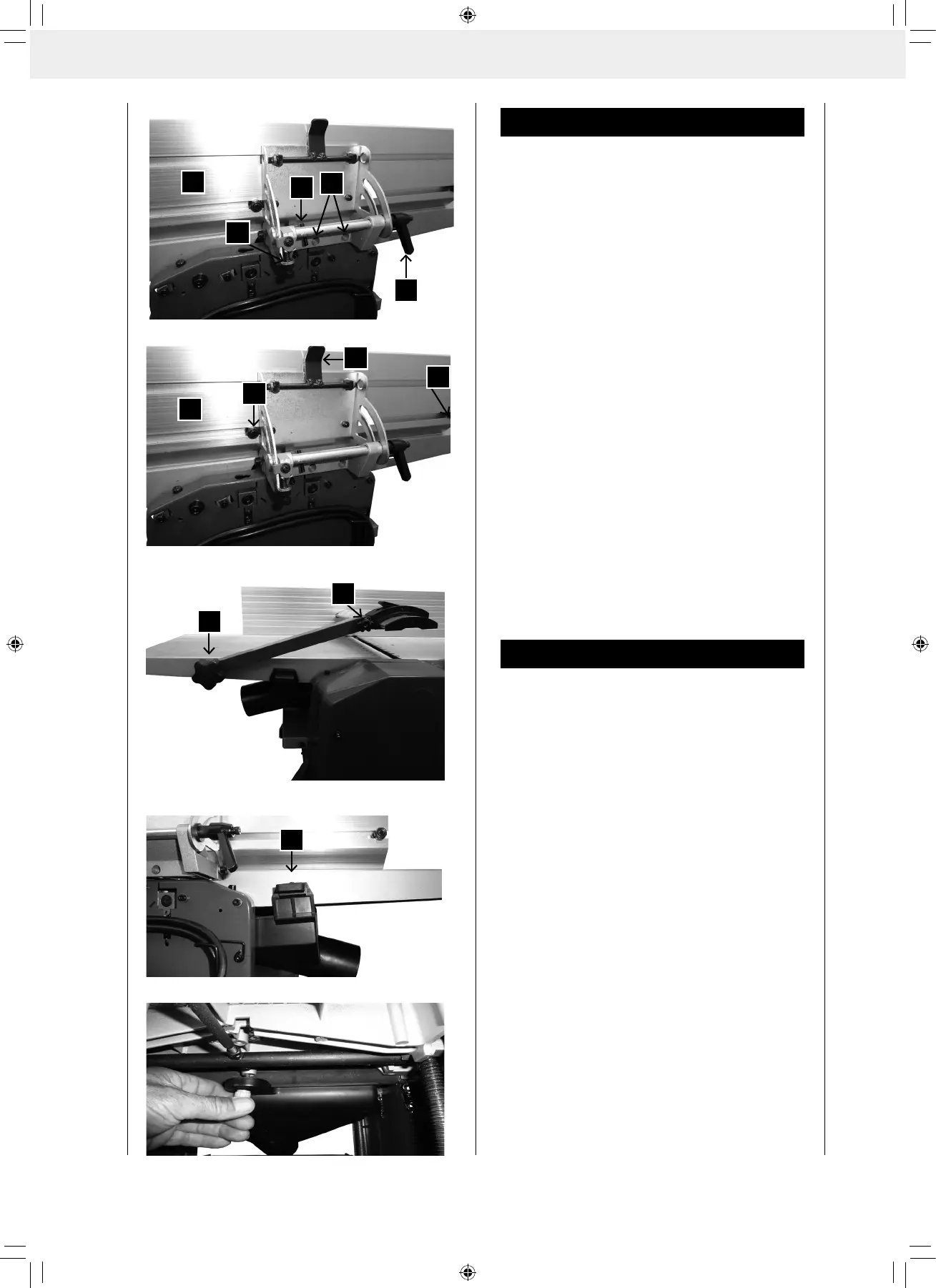

Montaggio, registrazione unitá fermo Fig. 3
Attenzione! L’apparato deve essere tolto dalla
corrente durante ogni riposizionamento degli
utensili o durante lavori di assemblaggio
Installare la staffa di giunzione (A) con 2 bulloni a
testa esagonale (B) M5x20 mm sul lato interno del
tavolo di giunzione.
Comprovare il fermo di registrazione Fig. 4
Posizionare il fermo con un angolo di 90 ° e fermarlo
con la propria vite di ssaggio (H). Posizionare ora la
vite cava (F) contro il fermo e assicurarla con il dado.
Procedere mettendo il fermo a 45° e bloccandolo in
posizione con la vite di ssaggio (H). Ora posiziona-
re la vite a brugola (G) contro il fermo e assicurarla
con il dado.
Controllare entrambe i supporti con un campione e
confermare nuovamente la scala se richiesto.
Regolazione del binario di arresto Fig. 4
Il binario di arresto nell’area del perno di arresto (E)
può essere spostato allentando la leva di bloccaggio
(D).
Protezione albero piallatrice Fig. 5
La maniglia di bloccaggio (J) serve al sollevamento
e al ssaggio della protezione dell’albero della pial-
latrice (K).
Funzionamento iniziale
Attenzione! L’apparato deve essere staccato dal-
la corrente durante ogni ri-posizionamento degli
utensili o durante lavori di assemblaggio
Aspirazione, Fig. 6,7
In caso di funzionamento in ambienti chiusi, bisogna
istallare un condotto di aspirazione al manicotto di
aspirazione.
In caso di piallatura a lo, colleghi il manicotto come
di seguito:
• Collochi il piano nella posizione più bassa e faccia
scivolare il manicotto di aspirazione nella macchi-
na, no a quando entrambi le punterie scivolino nei
fori allungati I, (H) (Fig. 6).
• Inne ssare la cappa aspirante sul tavo-
lo di giunzione con un perno lettato (Fig. 7)
Collegamento della pompa a vuoto durante la
piallatura Fig. 8.0, 8.1, 8.2
• Allentare la leva di bloccaggio (D, Fig. 4) e spin-
gere indietro il binario di arresto (C) no al perno
di arresto (E).
• Regolare l’arresto a un’inclinazione di 45°
• Portare indietro la copertura del coltello.
• Sollevare il braccio (G) della protezione dell’albero
della piallatrice in modo tale che i fori scanalati (H)
siano esposti
C
B
H
F
G
Fig. 3
C
E
E
D
Fig. 4
J
K
Fig. 5
Fig. 6
I
Fig. 7
