56
• Premere gli ugelli di scarico (4) sotto il braccio (G)
nché entrambi i pistoni di commutazione siano
bilanciati nei fori scanalati (H). (Fig. 8.1)
• Inserire i pistoni di commutazione (1) nei fori sca-
nalati.
• Fissare la cappa aspirante (4) sul tavolo di giun-
zione con la vite zigrinata (K) (Fig. 8.2)
• Spingere la copertura del coltello oltre gli ugelli
di scarico.
Protezione assiale della piallatrice (Fig. 9)
La regolazione dell’altezza è effettuata con la mani-
glia di bloccaggio (J). Dopo aver allentato il morsetto
(K), la copertura della lama può essere spostata di
lato e la piallatrice può essere regolata alla larghez-
za corretta. Dopo aver effettuato la regolazione, ser-
rare il morsetto.
Piallatura a lo
Regoli la profondità della piallatura con l’impugna-
tura presente sul piano , utilizzando una scala gra-
duata. Per ottenere una migliore piallatura a lo, la
profondità di questa deve essere oscillare tra 0,5 e
1,5 mm L, M, N.
Avvertenza:
Copra la parte del blocco che non viene utilizzata. La
valvola di rifornimento della macchina è posizionata
davanti alla macchina, lateralmente alla supercie
di lavoro. Posizioni le dita di entrambe le mani sul
pezzo da lavorare. Non regga il pezzo da lavorare
dai bordi.
Può piallare esclusivamente i pezzi da lavorare ssa-
ti sulla macchina e che possono essere maneggiati
in modo sicuro. Per pezzi di lavorazione più corti uti-
lizzare il tubo di alimentazione o la maniglia di guida.
Piallatura a spessore
• Regoli, sulla base dell’altezza desiderata, il piano
con l’impugnatura utilizzando una scala graduata
O.
1 giro = 3 mm
• Far scivolare del legno sottile verso il centro del
tavolo di spessoramento.
Per la spianatura dello spessore e per la giunzione
usare spray o composto lubricante. In caso di uso
prolungato o di piallatura di legno umido, il pezzo da
lavorare potrebbe non muoversi più.
Avvertenza:
In caso di malfunzionamento, spenga immediata-
mente la macchina. Non rimuova alcun truciolo o
scheggia dal piano mentre la macchina è in funzione.
Non piallare pezzi di legno di dimensioni inferiori ai
25 cm.
Sostituire i coltelli, Fig. 11
• Posizioni l’interruttore su AUS (off).
• Scolleghi la macchina dalla rete.
• Fermate la protezione del blocco in posizione eret-
ta.
• Sviti e rimuova le quattro viti di chiusura taglia-
blocchi.

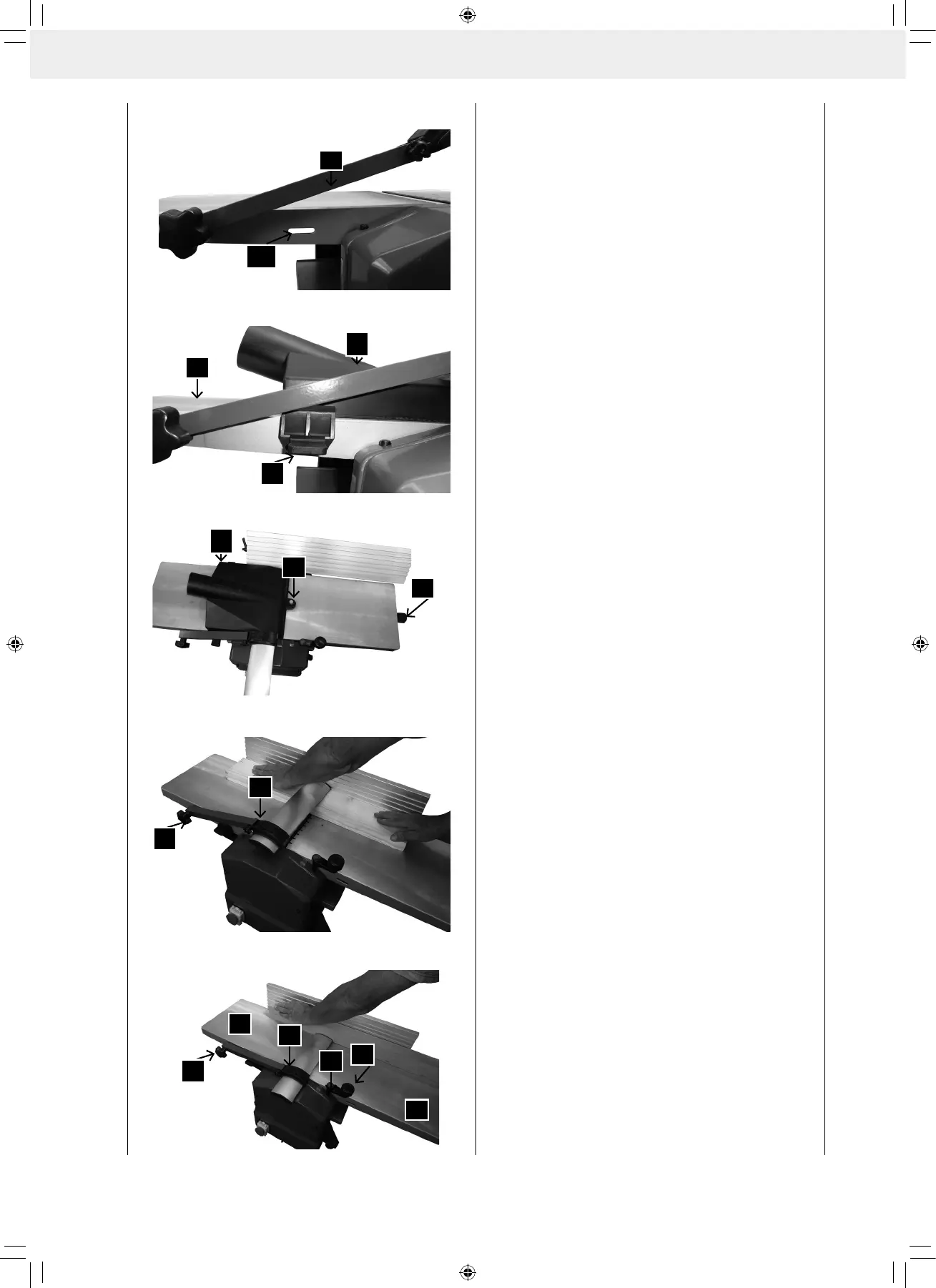

Fig. 8.0
G
H
Fig. 8.1
4
G
I
Fig. 8.2
4
K
L
Fig. 9
J
K
Fig. 10
J
K
M
N
N
O
