Nastavte utěsňovací podpěry (A) se 2 vnitřními šrou-
by se šestihrannou hlavou (B) M5x20 mm k boční stě-
ně spojovacího stolu.

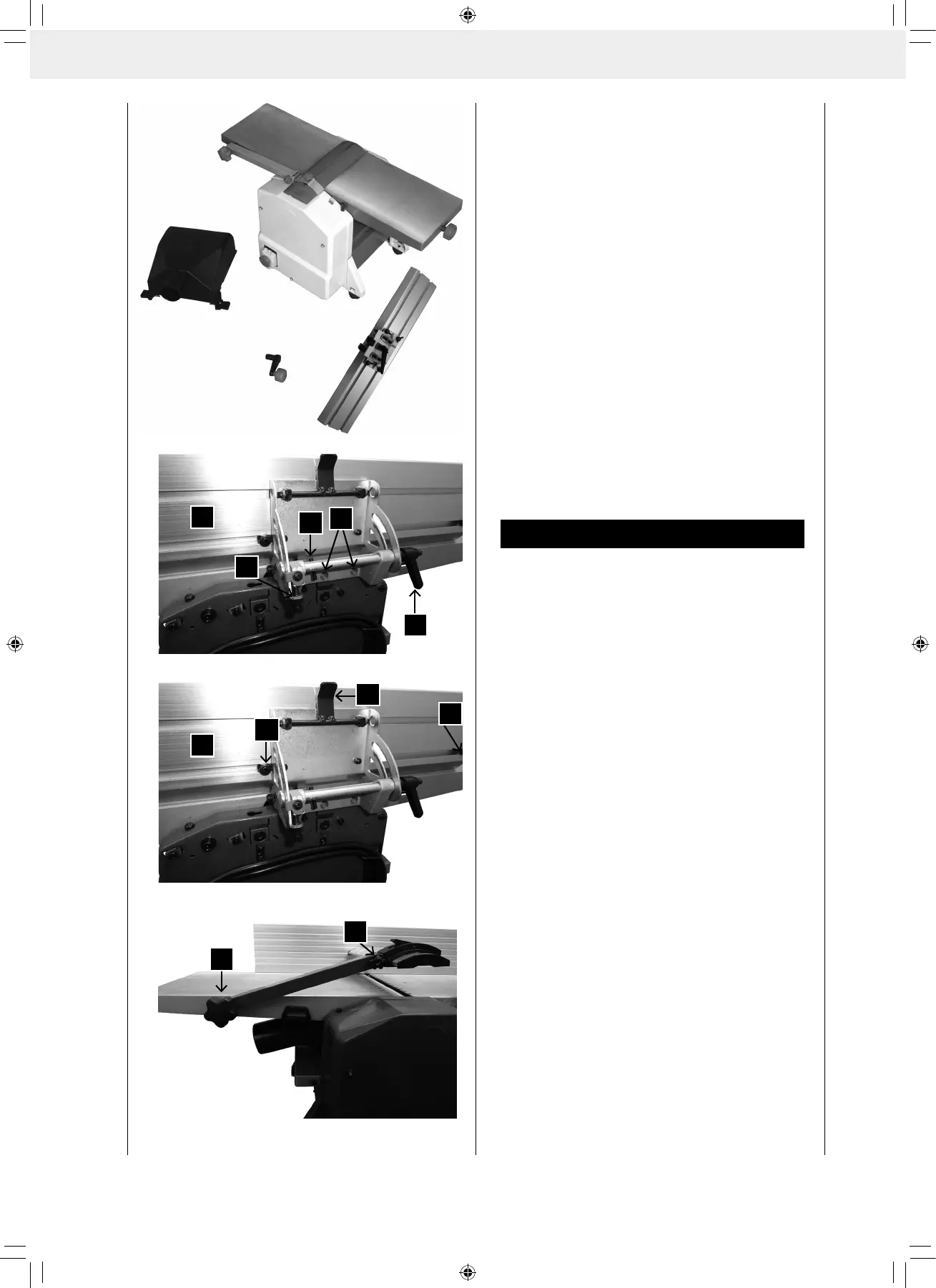

Formátování koncového dorazu ořezávacího pří-
stroje Obr. 4
Umístěte koncový doraz do úhlu 90 ° a upněte jej
šroubem (H). Nyní vložte šroub s drážkou (F) proti
koncovému dorazu a zajistěte jej maticí. Poté umís-
těte koncový doraz do úhlu 45° a upněte jej šroubem
(H). Dále vložte šroub (G) proti koncovému dorazu a
zajistěte jej maticí.
Nyní nasuňte dorazovou lištu (C) v drážkách do před-
montovaných matic a tyto pevně utáhněte 4 šrouby
s křídlovou hlavou (E).
Seřízení dorazové kolejnice: Obr. 4
Dorazovou kolejnici v oblasti zajišťovacího šroubu (E)
lze vysunout pomocí upínací páky (D).
Kryt držadla hoblovky: Obr. 5
Objímka (6) slouží pro účely zdvihání a upevňování
krytu držadla hoblovky (1)
Uvedení do provozu
Pozor! Zařízení se musí odpojit od napájení bě-
hem montážních a údržbářských prací
Odsávaní prachu, Obr. 6,7
Když je hoblovka užívaná v uzavřených prostorách,
musí být napojena na odsavač prachu a hoblin. Mon-
táž proveďte následovně:
• Ze stran nástavce odsavače vyberte spínací kolíky
I, viz. obr. 6.
• Nakonec upevněte odsávací kryt na spojovacím
stole pomocí závitového svorníku obr. 7
Připojení vakuového čerpadla v průběhu hoblo-
vání: Obr. 8.0, 8.1, 8.2
• Uvolněte upínací páku (D, Obr. 4) a zatlačte zpět
dorazovou kolejnici (C), a to nahoru k zajišťovací-
mu šroubu (E).
• Seřiďte zarážku pro sklon 45°.
• Zatlačte dozadu kryt nože.
• Zdvihněte rameno (G) krytu držadla hoblovky tak,
aby byly oválné otvory (H) odkryty.
• Stlačte hnací trysky (4) pod ramenem (G) tak, aby
byly oba spínací čepy (I) vyrovnány s oválnými ot-
vory (H) (Obr. 8.1).
• Vsuňte spínací čepy (1) do oválných otvorů.
• Upevněte odsávací kryt (4) na spojovacím stole po-
mocí vroubkovaného šroubu (K) (Obr. 8.2).
• Přesuňte kryt nože přes hnací trysku.
Hlídač osy hoblíku (Obr. 9)
Seřízení výšky se provádí pomocí objímky (J). Po
uvolnění svorky K, lze kryt nože zatlačit do strany a
hoblík seřídit do správné šířky. Po seřízení uzavřete
svorku.
