24

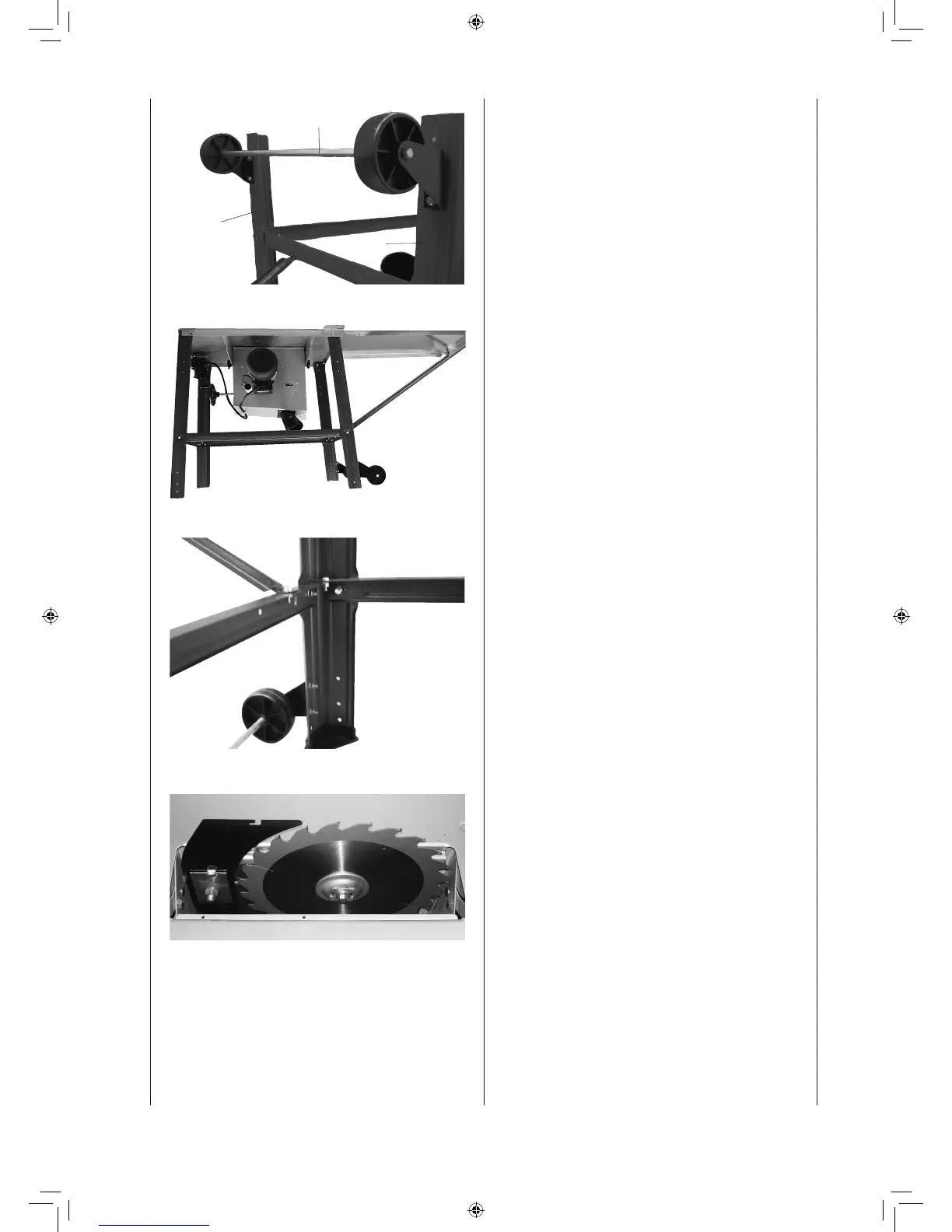

Fig. 9
Montieren Sie die Fahrvorrichtung (16) andie hinteren
Gestellfüße(4und5)mit4SechskantschraubenM6x
16 , 4 Scheiben 6, und 4 Muttern M 6.
Die Schrauben von Hand leicht festziehen.
Fig. 10
Die Maschine auf die Füße stellen, alle Schrauben von
Tisch,FüßeundStreben(außerderFahrvorrichtung)fest
anziehen.
Fig. 11
Die Fahrvorrichtung in der Stellung fest anziehen, dass
dieRäderleichtdenBodenberühren.
Fig. 12 / 12.1
Montieren Sie den Spaltkeil zum Sägeblatt so, wie in der
Abb.beschrieben.DieSchraubeleichtlösen,(nichtganz
herausdrehen)nachderEinstellungwiederfestanziehen.
Die Sägeblatteinlage (19, Fig. 13) mussdabei entfernt
werden.
Fig. 9
4
5
16
Fig. 10
Fig. 11
Fig. 12
BA hs 120o (st 12).indd 24 08.04.11 10:50
