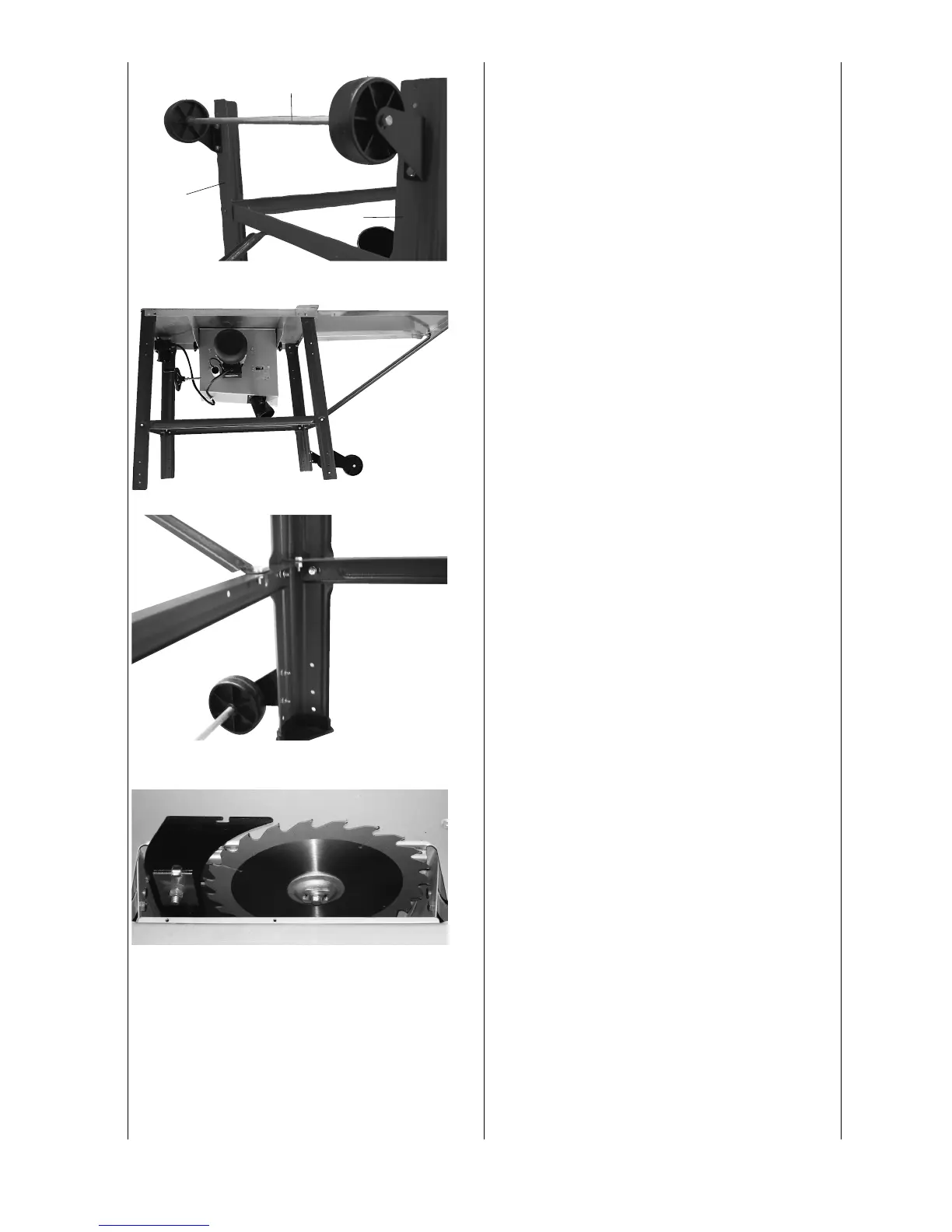

Fig. 9
Montera rullanordningen (16) på de bakre stativbenen (4)
och (5) med 4 sexkantsskruvar M6 x 16, 4 brickor 6 och
4 muttrar M6.
Dra åt skruvarna lätt för hand.
Fig. 10
Ställ maskinen med stativbenen i golvet. Dra åt alla skru-
var i bord, ben och stag (förutom i rullanordningen).
Fig. 11
Dra åt skruvarna till rullanordningen i ett sådant läge att
hjulen vidrör golvet lätt.
Fig. 12 / 12.1
Ställ in klyvkilen vid sågklingan enligt bilden. Lossa något
på skruven (skruva inte ut den helt). Dra åt skruven igen
efter inställningen. Bordsinlägget (19) fig. 13 måste tas
bort vid inställningen av klyvkilen.
Fig. 9
4
5
16
Fig. 10
Fig. 11
Fig. 12
