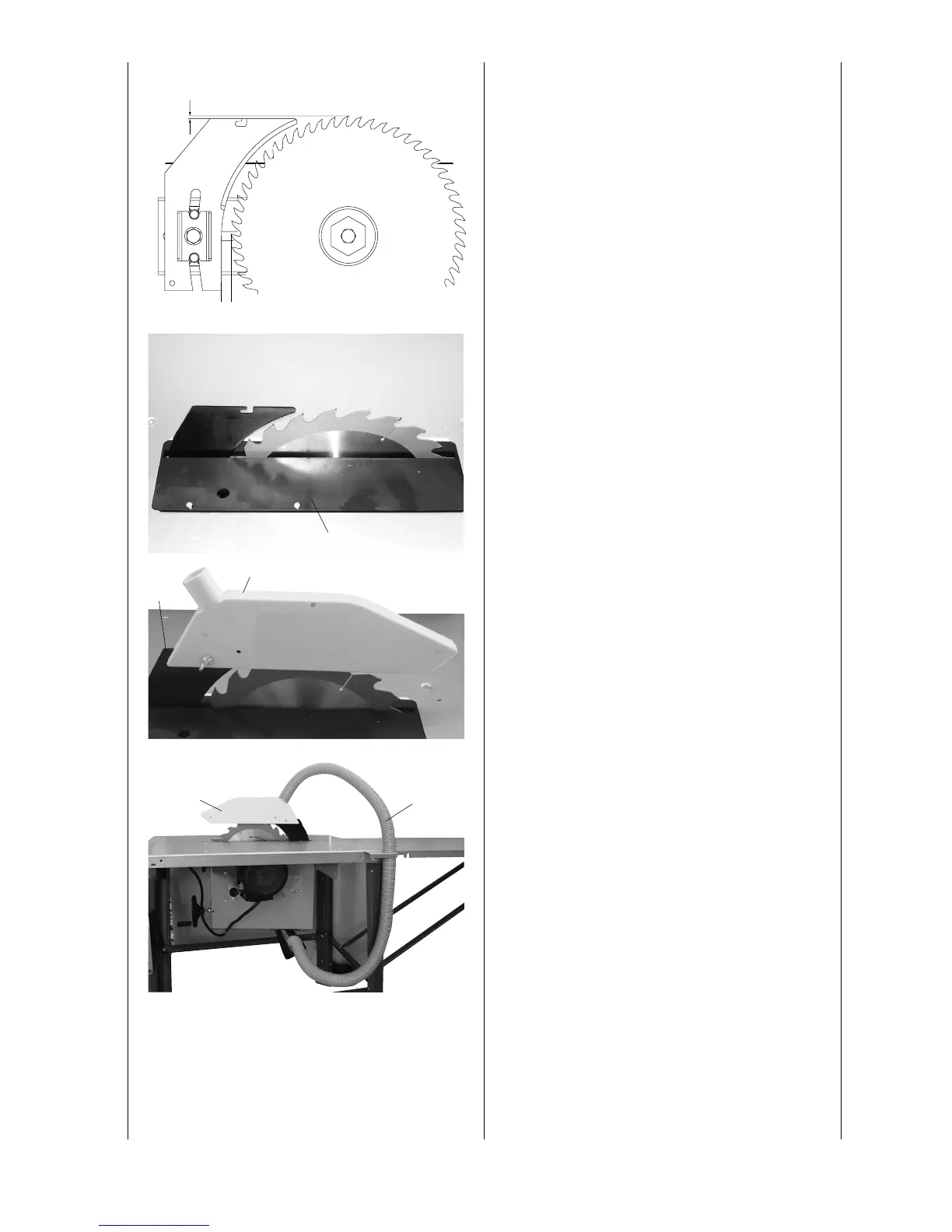

Fig. 13
När klyvkilen har ställts in fästs bordsinlägget (19) igen
med 4 skruvar med platt huvud M6 x 16.
Fig. 14
Montera skyddskåpan (20) på klyvkilen (18) med skruv
med kullrigt huvud M6 x 25, bricka 6 och låsmutter.
Fig. 15
Montera slanghållaren (21) i bordsskivan och anslut
utsugsslangen (21) till utsugskåpan och utsugsstosen
ca. 3–8 mm
Fig. 12.1
Fig. 13
19
Fig. 14
18
20
Fig. 15
20
21
