Scheppach HS120 - Page 108

108

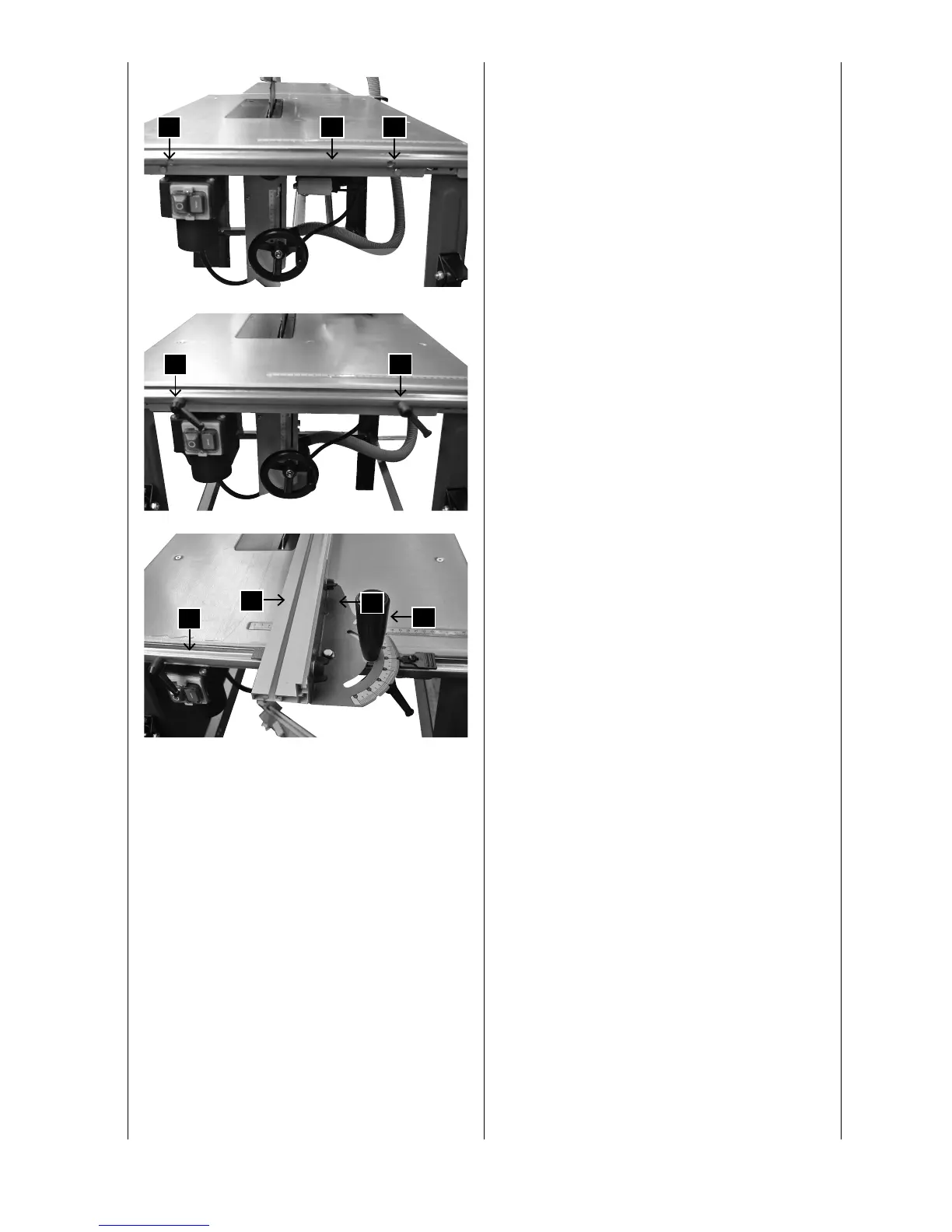

Sammansättning av det längsgående mothållet, Fig.17 /
17.1/17.2
1 Montera styrskenan (A) på bordets framsida med två
sexkantsskruvar M6 x 20 med muttrar M6 (B)
2 Montera de två låsspakarna (C) på bordet och styrsken-
an med hjälp av två låsbultar M6 x 25.
3 Placera den svängande delen (D) i styrskenan, ställ
skalan till 0° och dra åt låshandtaget (E) ordentligt.
Observera: För längsgående skärning måste den svän-
gande delen alltid vara ställd 0.
4 Beroende på typ av arbete så tryckas styrskenan (G) in
i styrbultarna (F) med den höga (Fig. 18.1) eller den
låga ytan (Fig. 18.2) och dras åt ordentligt.
5 Ställ in mothållsskenan till önskad dimension och dra
åt båda låsspakarna (C).
Fig. 17.1
C C
Fig. 17
B BA
Fig. 17.2
A
G
D
E
