Sammansättning av kapningstolken Fig. 18.1 /18.2 / 18.3
1 Montera styrskenan på bordets vänstra sida med två
sexkantsskruvar M6 x 20 och två muttrar M6.
2 Placera den svängande delen (D) i styrskenan. Den
svängande delen måste glida lätt.
3 Beroende på typ av arbete så tryckas styrskenan (G) in
i styrbultarna (F) med den höga (1) eller den låga ytan
(2) och dras åt ordentligt.
4 Ställ in mothållsskenan (G) på önskad vinkel mellan
+60° och -60° och dra åt låshandtaget (E).
Byte av sågklinga, Fig. 19
Varning! Dra ut nätkontakten!
Lossa vingskruven från utsugskåpan (20) och ta bort kå-
pan.

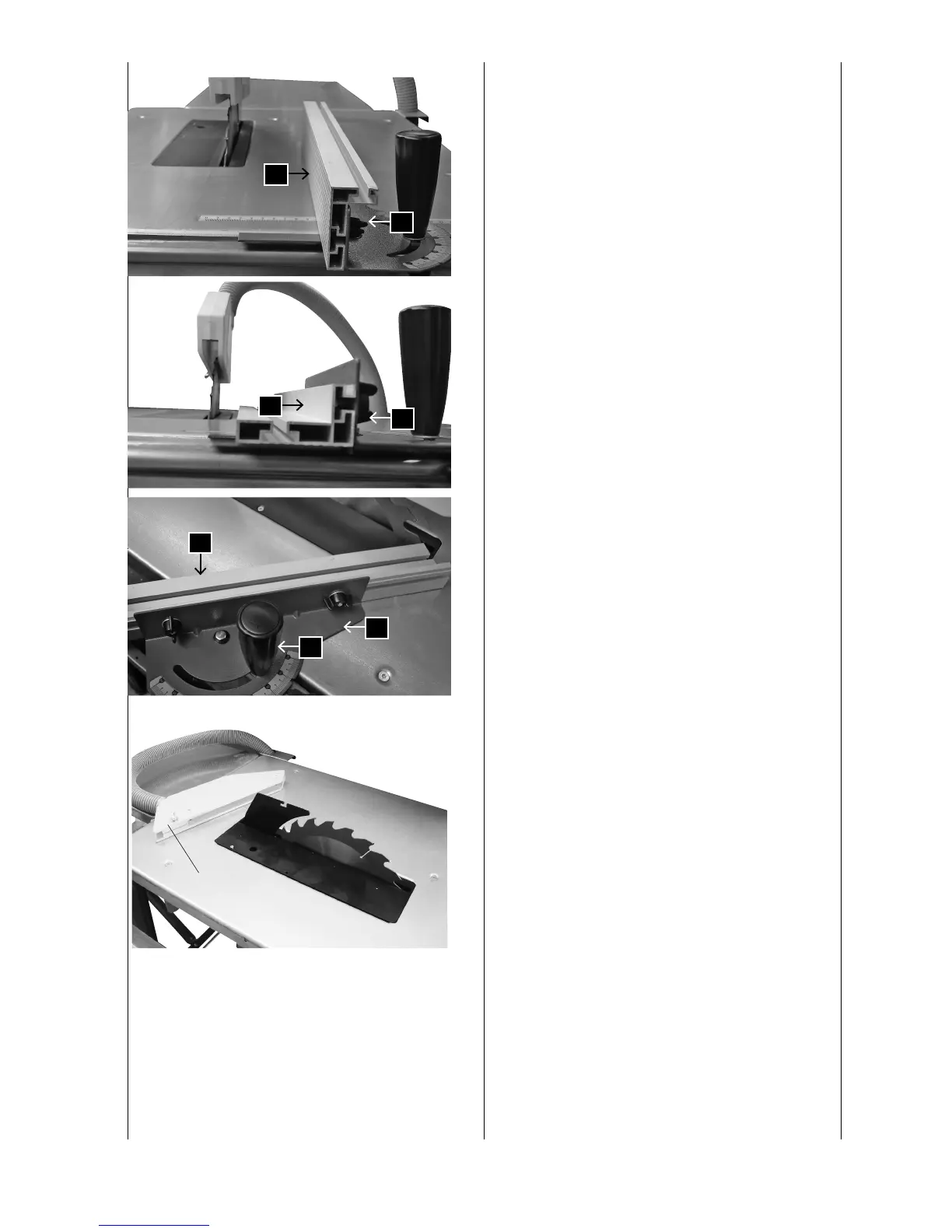

Fig. 18.1
G
F
Fig. 18.2
G
F
Fig. 18.3
G
D
E
Fig. 19
20
