144

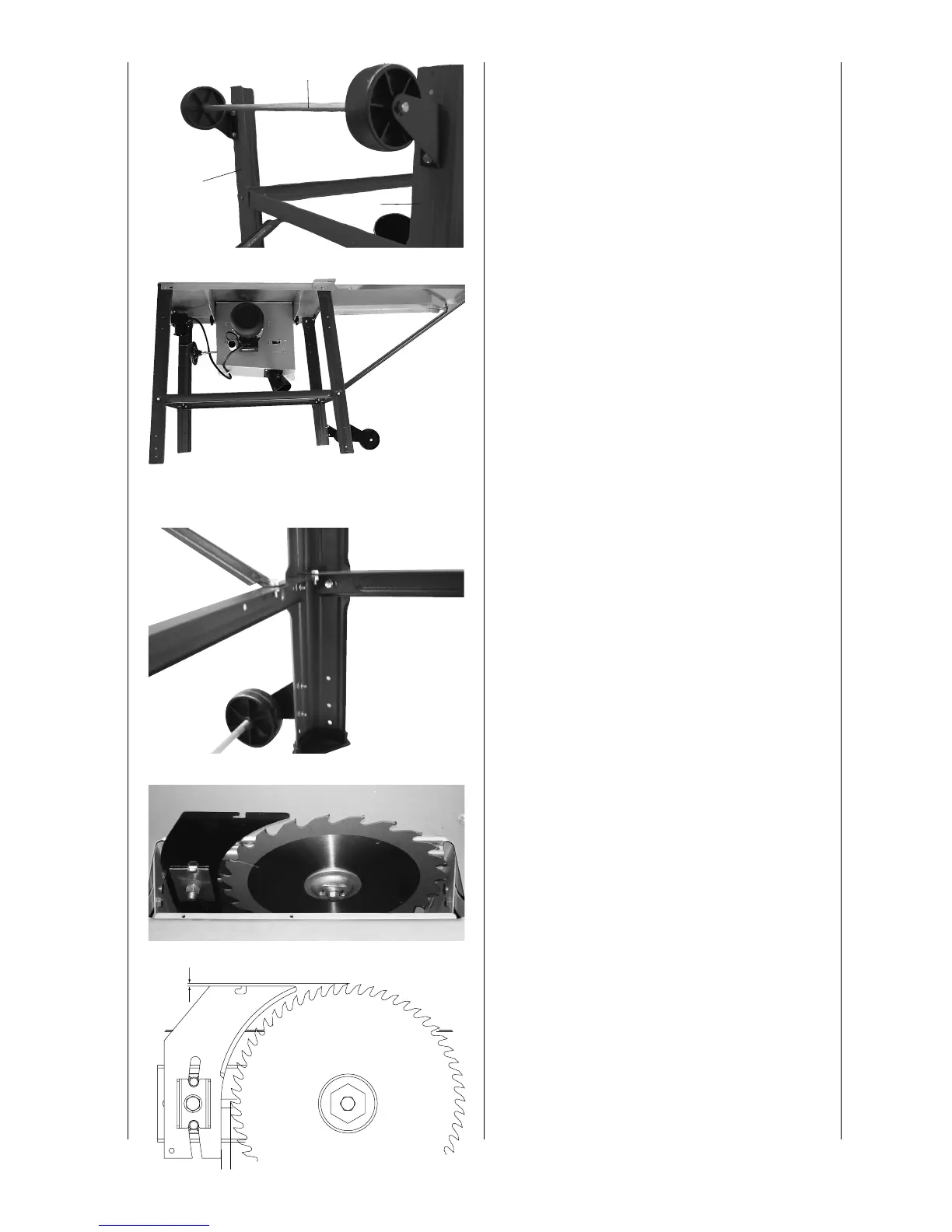

Fig. 9
Monter le dispositif de déplacement 16 sur les pieds de
bâti arrières 4 et 5, en utilisant 4 vis à six pans creux M
6 x 16, 4 rondelles 6 et 4 écrous M 6. Serrer légèrement
les vis à la main
Fig. 10
Poser la machine sur les pieds, serrer à fond toutes les vis
de la table, des pieds et des renforcements (mis à part le
dispositif de déplacement).
Fig. 11
Serrer à fond le dispositif de déplacement dans telle
position que les roues soient légèrement en contact avec
le sol.
Fig. 12 /12.1
Monter le coin à refendre par rapport à la lame de scie
comme montré dans la figure. Desserrer légèrement la vis
(ne pas la sortir complètement) la resserrer à fond après
le réglage. L’insert de lame de scie 19, Fig. 13, doit alors
être retiré.
Fig. 9
4
5
16
Fig. 10
Fig. 11
Fig. 12
ca. 3–8 mm
Fig. 12.1
