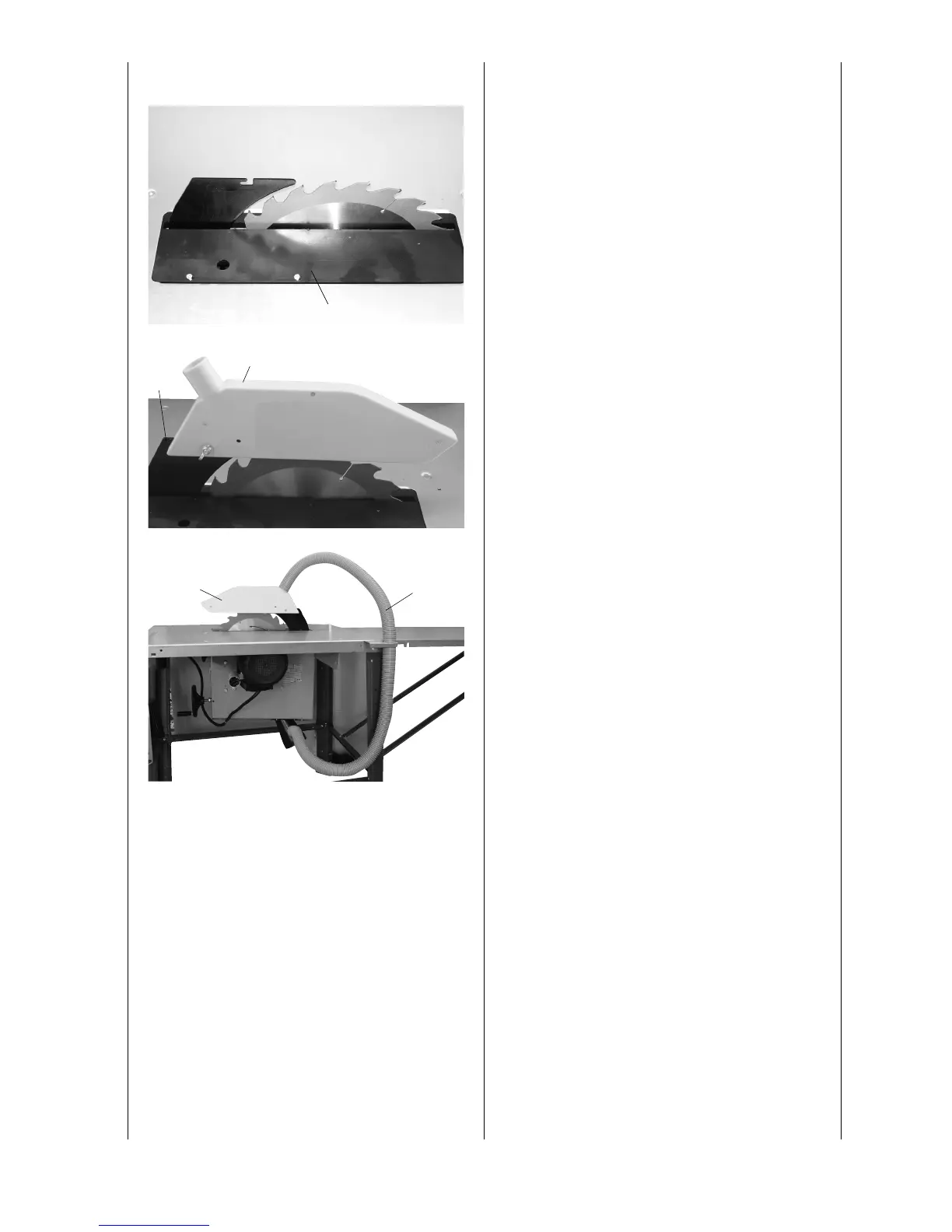

Fig. 13
Après le réglage du coin à refendre, fixer de nouveau
l’insert de lame de scie 19, en utilisant 4 vis à tête plate
M 6 x 16.
Fig. 14
Monter le capot de protection 20 sur le coin à refendre
18, en utilisant vis à tête ronde M 6 x 25 et écrou de
blocage.
Fig. 15
Monter le support de flexible 21 sur le plateau de table,
en utilisant 2 vis à six pans creux M 6 x 16, 2 rondelles 6,
2 écrous hexagonaux M6 et relier le flexible d’aspiration
21 au capot d’aspiration et à la tubulure d’aspiration.
Fig. 13
19
Fig. 14
18
20
Fig. 15
20
21
