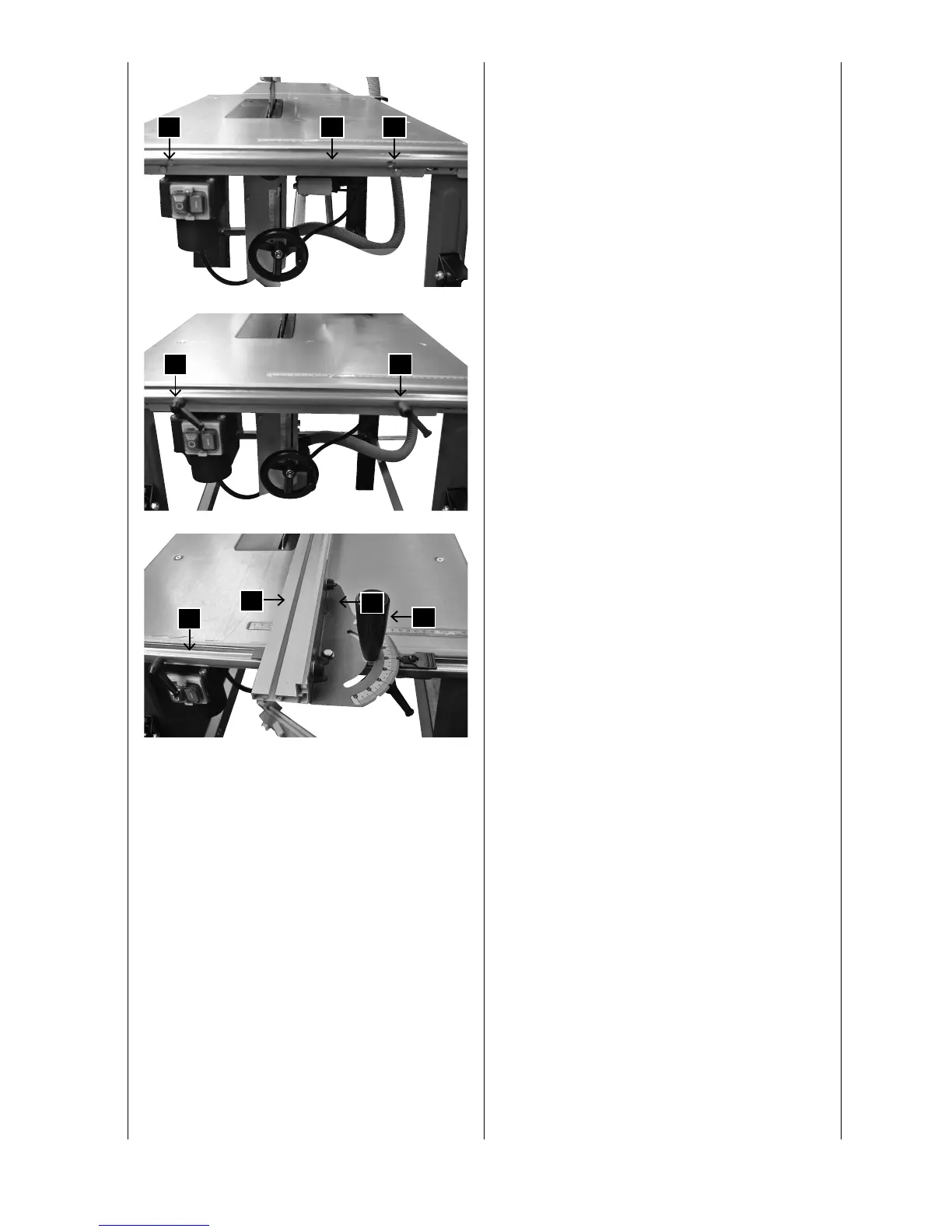

Assemblage du guide longitudinal, Fig.17 / 17.1/17.2
1 Monter le rail de guidage (A) avec deux boulons à six
pans de M6 x 20 avec des écrous de M6 (B) sur la
face avant de la table.
2 Monter les deux leviers de serrage(C) sur la table ainsi
que le rail de guidage au moyen des deux boulons de
fixation de M6 x 25.
3 Placer la partie pivotante (D) dans le rail de guidage,
régler l’échelle sur 0° et bien serrer la poignée de
blocage (E).
Attention : pour la coupe longitudinale, la partie oscil-
lante doit toujours être réglée sur 0°.
4 En fonction du type de travail, pousser le rail de gui-
dage (G) avec la surface supérieure (Fig. 18.1) ou
inférieure (Fig. 18.2) dans les boulons de guidage (F)
et bien serrer.
5 Régler le rail de guidage sur la dimension souhaitée et
serrer les deux leviers de blocage (C).
Fig. 17.1
C C
Fig. 17
B BA
Fig. 17.2
A
G
D
E
