Assemblage du gabarit de coupe transversale, Fig. 18.1
/18.2 / 18.3
1 Monter le rail de guidage avec deux boulons à six pans
de M6 x 20 et deux écrous de M6 sur le côté gauche
de la table.
2 Placer la partie pivotante (D) dans le rail de guidage.
La partie pivotante doit glisser facilement.
3 En fonction du type de travail, pousser le rail de guida-
ge (G) avec la surface supérieure (1) ou inférieure(2)
dans les boulons de guidage (F) et bien serrer.
4 Régler le rail de guidage (G) sur les degrés souhaités
entre +60° et -60° et serrer la poignée de blocage (E).
Remplacement de lame de scie, Fig. 19
Attention! Débrancher la fiche secteur
Desserrer la vis papillon du capot d’aspiration 20 et la
retirer.

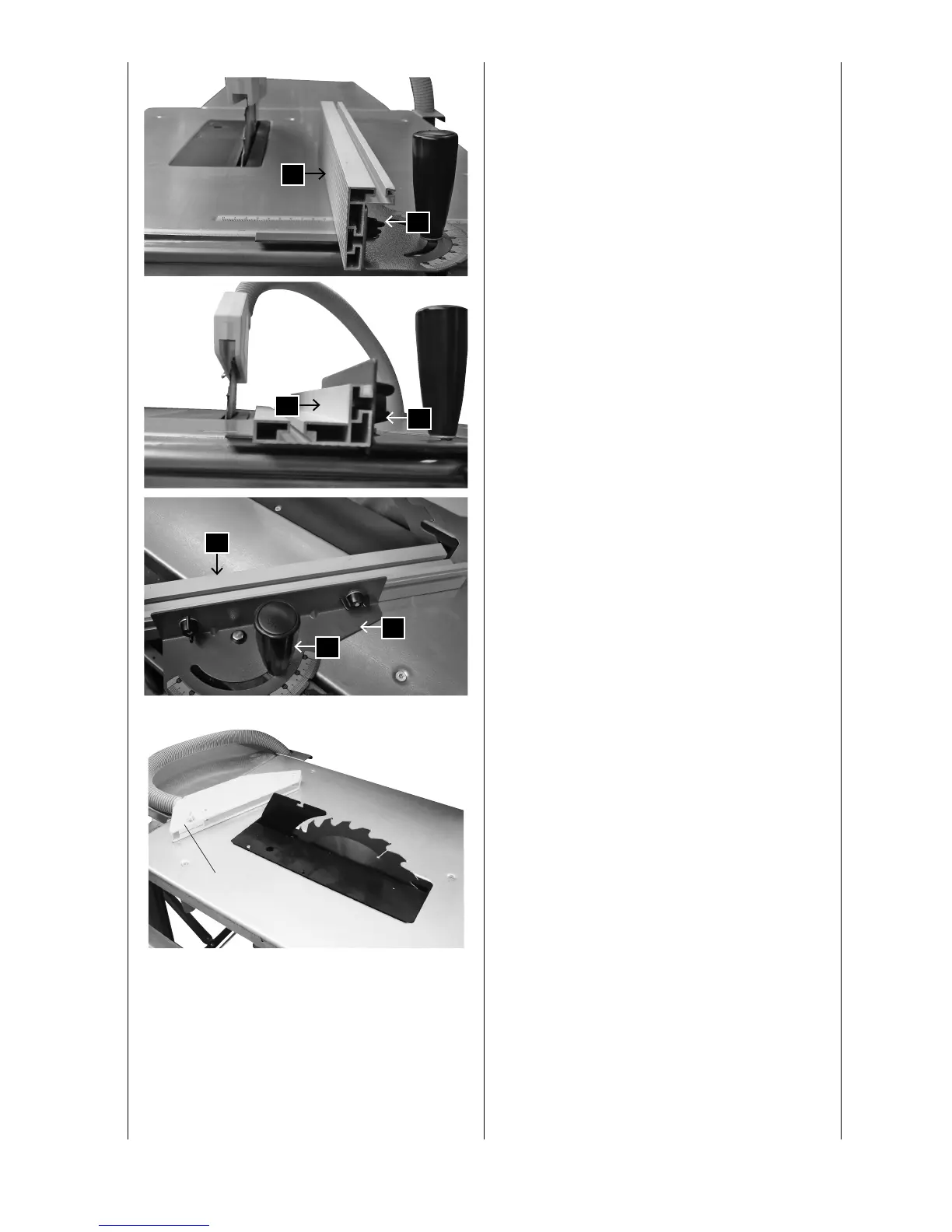

Fig. 18.1
G
F
Fig. 18.2
G
F
Fig. 18.3
G
D
E
Fig. 19
20
