182

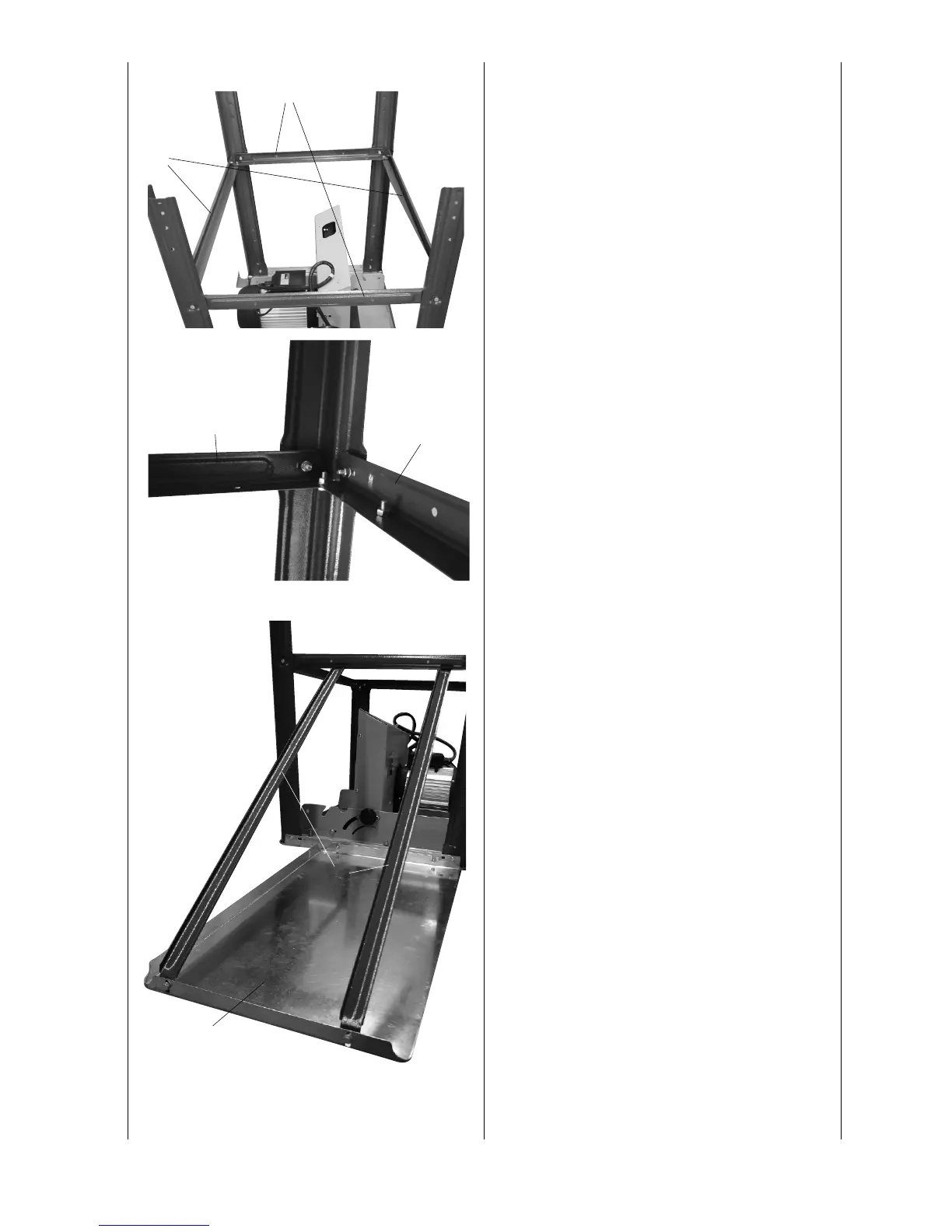

Sl. 6 / 6.1
Montirajte 2 vzdolžna opornika 10 in 2 prečna opornika
9 na noge stojala 2, 3, 4 in 5 z 12 šestrobnimi vijaki M6 x
16, 12 podložkami 6, 12 šestrobnimi maticami M6.
Vijake rahlo zategnite z roko
Sl. 7 / 7.1 / 7.2 / 7.3
Montirajte ploščo za podaljševanje mize 8 z dvema opor-
nikoma 11 na mizno ploščo in prečni opornik s 6 šes-
trobnimi vijaki M6 x 16, 6 podložkami 6 in 6 šestrobnimi
maticami M6
Vijake rahlo zategnite z roko. (Mizno ploščo 8 lahko mon-
tirate tudi bočno kot mizno razširitev s podaljšanimi opor-
niki.)
Fig. 6.1
10
9
Fig. 6
9
10
Fig. 7
11
8
