Scheppach HS120 - Page 188

188

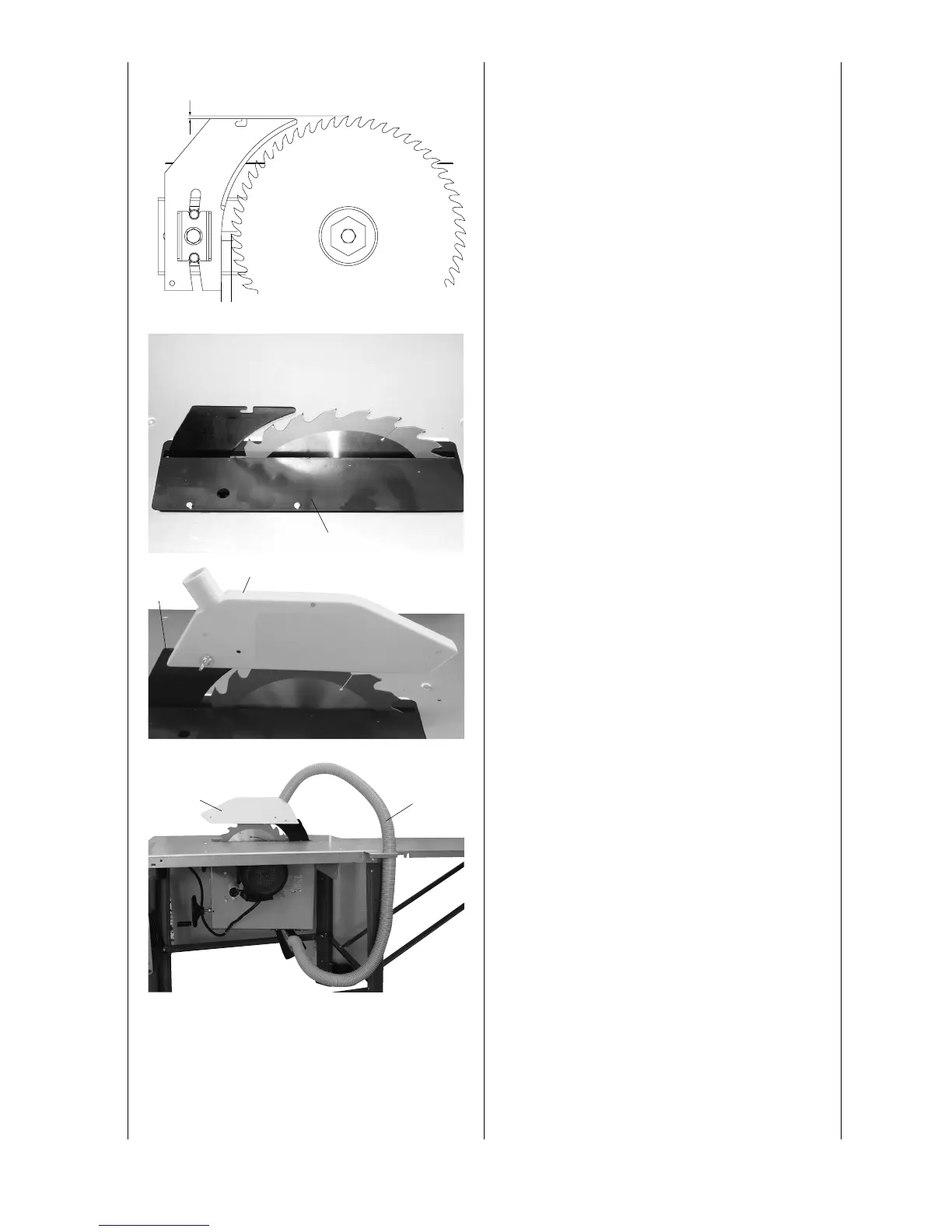

Sl. 13
Po nastavitvi cepilnika vložek žaginega lista 19 ponovno
pritrdite s 4 ploščatimi vijaki M6 x 16.
Sl.14
Pokrov 20 montirajte z vijakom z okroglo glavo M6 x 25,
podložko 6 in varnostno matico na cepilnik 18.
Sl. 15
Držalo gibljive cevi 21 montirajte na mizno ploščo z 2 še-
strobnima vijakoma M6 x 16, 2 podložkama 6, 2 šestrob-
nima maticama M6 in sesalno gibljivo cev 21 povežite s
sesalnikom in sesalnim nastavkom.
ca. 3–8 mm
Fig. 12.1
Fig. 13
19
Fig. 14
18
20
Fig. 15
20
21
