Scheppach HS120 - Page 194

194

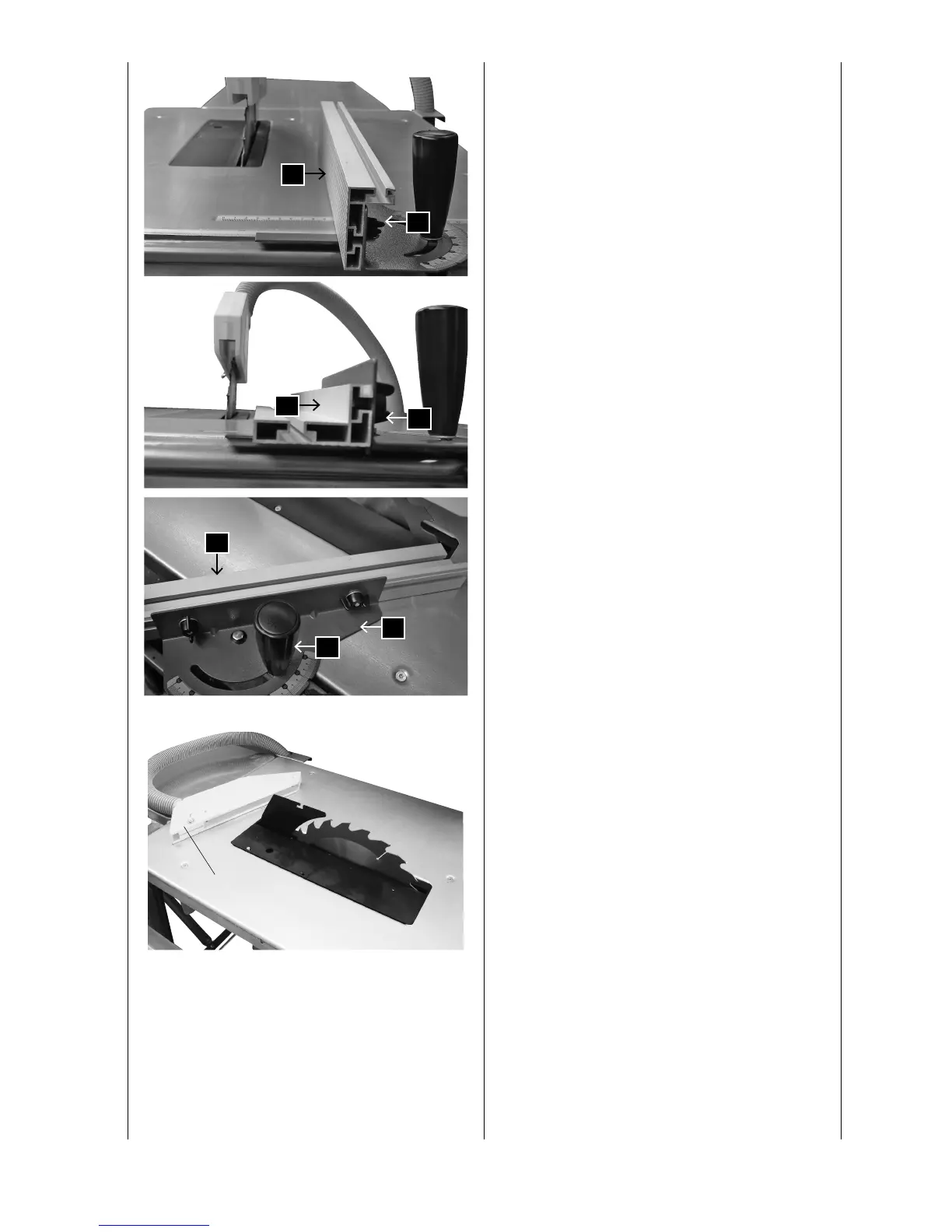

Sestavljanje merilnika za križno rezanje, slika 18.1
/18.2 / 18.3
1 Montirajtevodilno tirnicoz dvemašesterokotnima sor-
nikomaM6x20in dvemamaticamaM6nalevo stranmize.
2 Namestite nihajni del(D)vvodilne tirnice. Nihajni del se
mora prosto premikati.
3 Glede navrsto dela potisnitevodilno tirnico(G)
vvodilnesornike(F) zvisoko(1) ali z nizkopovršino (2)
in jihzategnite.
4 Nastavite vodilo ograje na želen kot med +60° and
-60°in pritegnite vpenjalno ročico (E).
Zamenjava žaginega lista, Slika 19
Pozor! Izvlecite omrežni vtič.
Odvijte krilni vijak s sesalnika 20 in ga odstranite.
Fig. 18.1
G
F
Fig. 18.2
G
F
Fig. 18.3
G
D
E
Fig. 19
20
