32

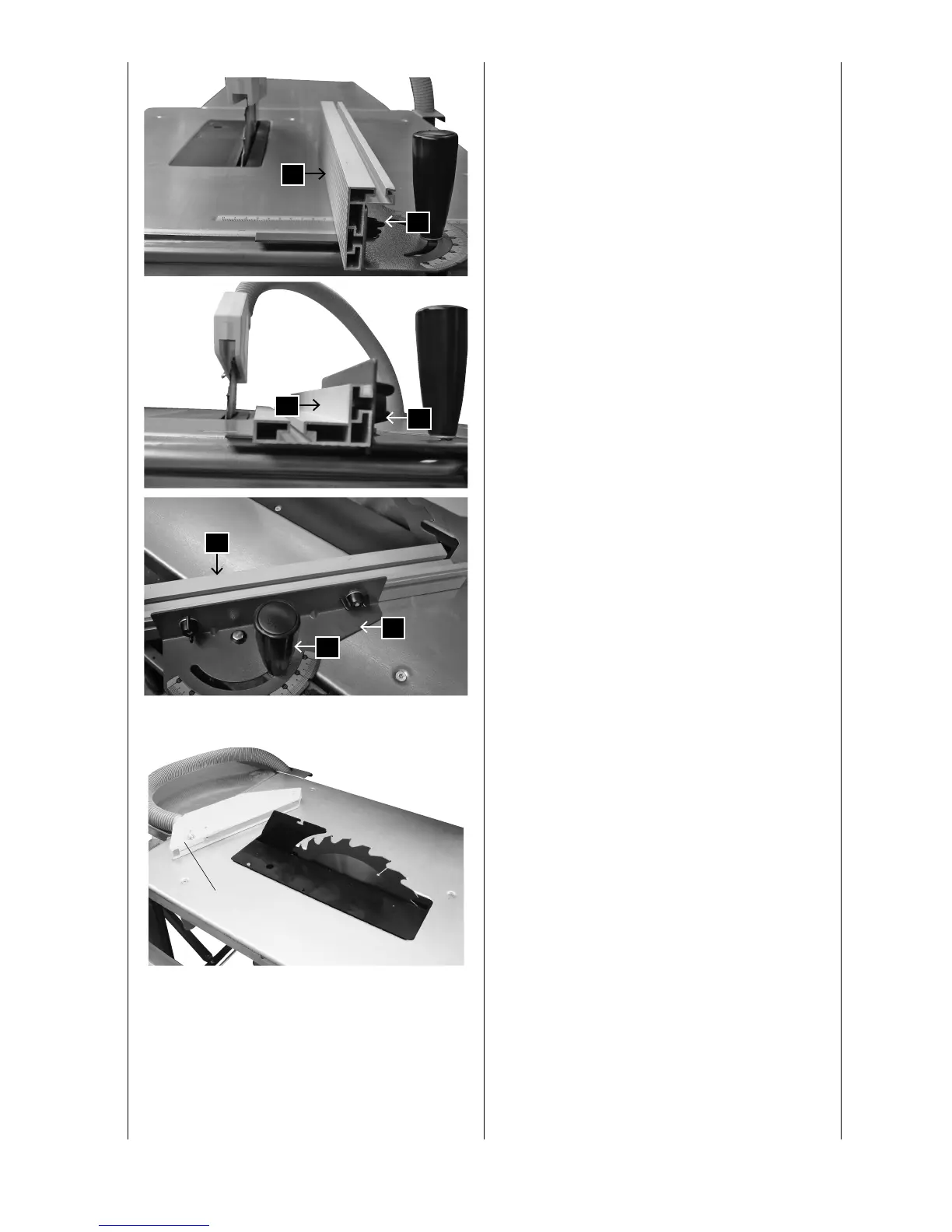

Montage des Queranschlags, Fig. 18.1 /18.2 / 18.3
1 Montieren Sie die Führungsschiene mit 2 Sechs-
kantschrauben M 6 x 20 und 2 Sechskantmuttern M6
an die linke Seite des Tisches.
2 Setzen Sie das Schwenkteil (D) in die Führungsschie-
ne. Das Schwenkteil muss sich leicht verschieben
lassen.
3 Schieben Sie die Anschlagschiene (G) je nach Bedarf
mit hoher (1)oder niedriger (2) Anlagefläche in die
Führungsschrauben (F) und ziehen diese fest an.
4 Stellen Sie die Anschlagschiene (G) auf die gewünsch-
te Gradzahl von + 60° bis – 60° ein und ziehen den
Klemmgriff (E) an.
Sägeblattwechsel, Fig. 19
Achtung! Netzstecker ziehen!
Lösen Sie die Flügelschraube von der Absaughaube (20)
und entfernen diese.
Fig. 18.1
G
F
Fig. 18.2
G
F
Fig. 18.3
G
D
E
Fig. 19
20
