Scheppach HS120 - Page 58

58

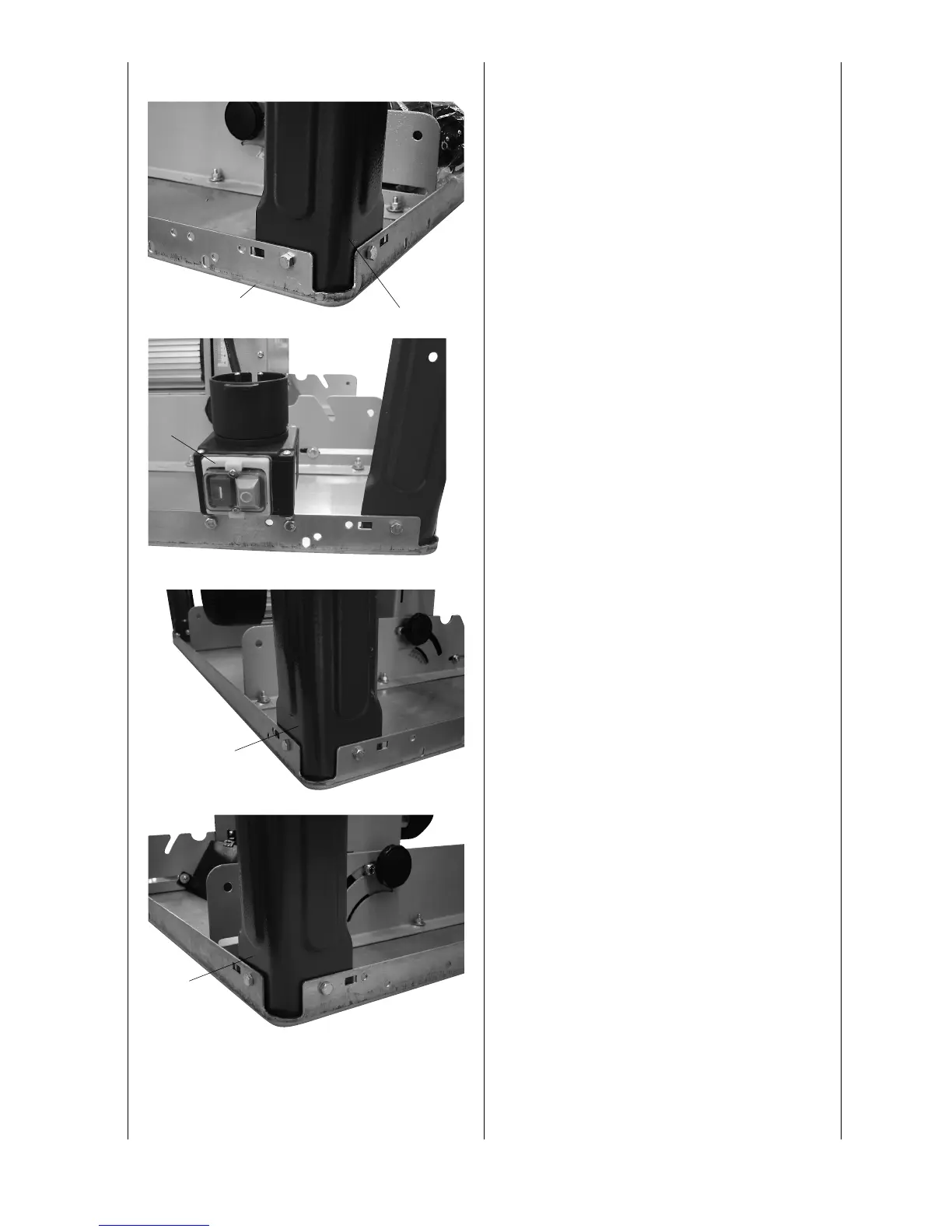

Fig. 1.1
Monter stelfoden (2) på bordpladen med 2 sekskantskruer
M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6.
Spænd skruerne let til manuelt.
Fig. 2
Monter afbryderen (6) med 2 sekskantskruer M6 x 16, 2
mellemskiver 6 og 2 møtrikker M6 til bordpladen.
Fig. 3
Monter stelfoden (3) på bordpladen med 2 sekskantskruer
M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6.
Spænd skruerne let til manuelt
Fig. 4
Monter stelfoden (4) til bordpladen med 2 sekskantskruer
M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6.
Spænd skruerne let til manuelt
Fig. 1.1
1
2
Fig. 2
6
Fig. 3
3
Fig. 4
4
