Scheppach HS120 - Page 68

68

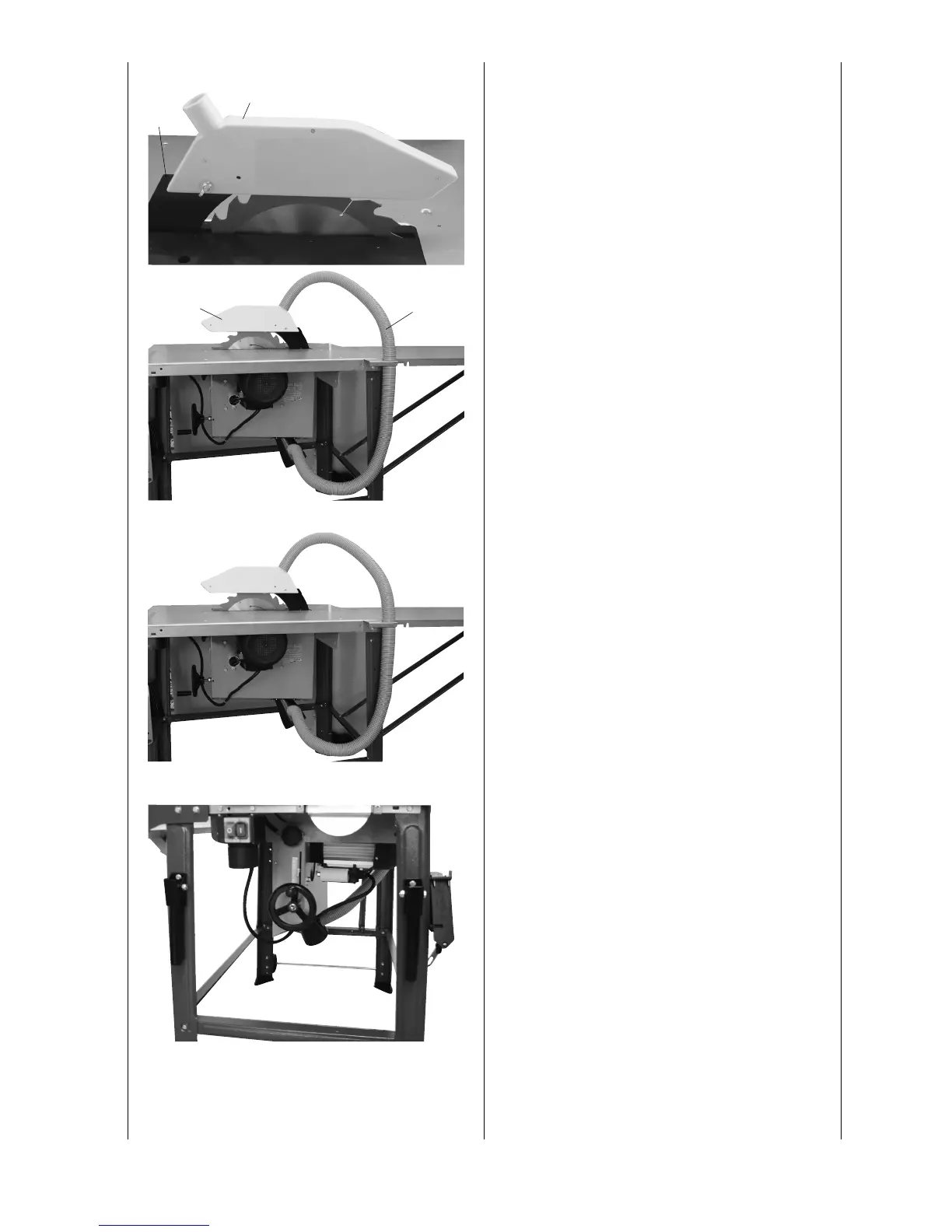

Fig. 14
Monter afdækningsskærmen (20) med rundhovedet skrue
M6 x 25, skive 6 og sikringsmøtrik på spaltekniven (18).
Fig. 15
Monter slangeholderen (21) på bordpladen med 2 seks-
kantskruer M6 x 16, 2 skiver 6 og 2 sekskantmøtrikker
M6 og forbind udsugningsslangen (21) med udsugnings-
kappen og udsugningsstudsen.
Fig. 16 / 16.1
Fastgør hageskruen med 2 skiver 6 og 2 møtrikker M6 på
højre stelfod i forhold til ståpladsen. Her er nøglerne til
savklingen og skydestokken ophængt.
De to transportgreb monteres på forsiden af saven, på ven-
stre og højre stelfod med 4 sekskantskruer M6 x 16, 4
skiver 6 og 4 møtrikker M6
Fig. 14
18
20
Fig. 15
20
21
Fig. 16
Fig. 16.1
