Scheppach HS120 - Page 72

72

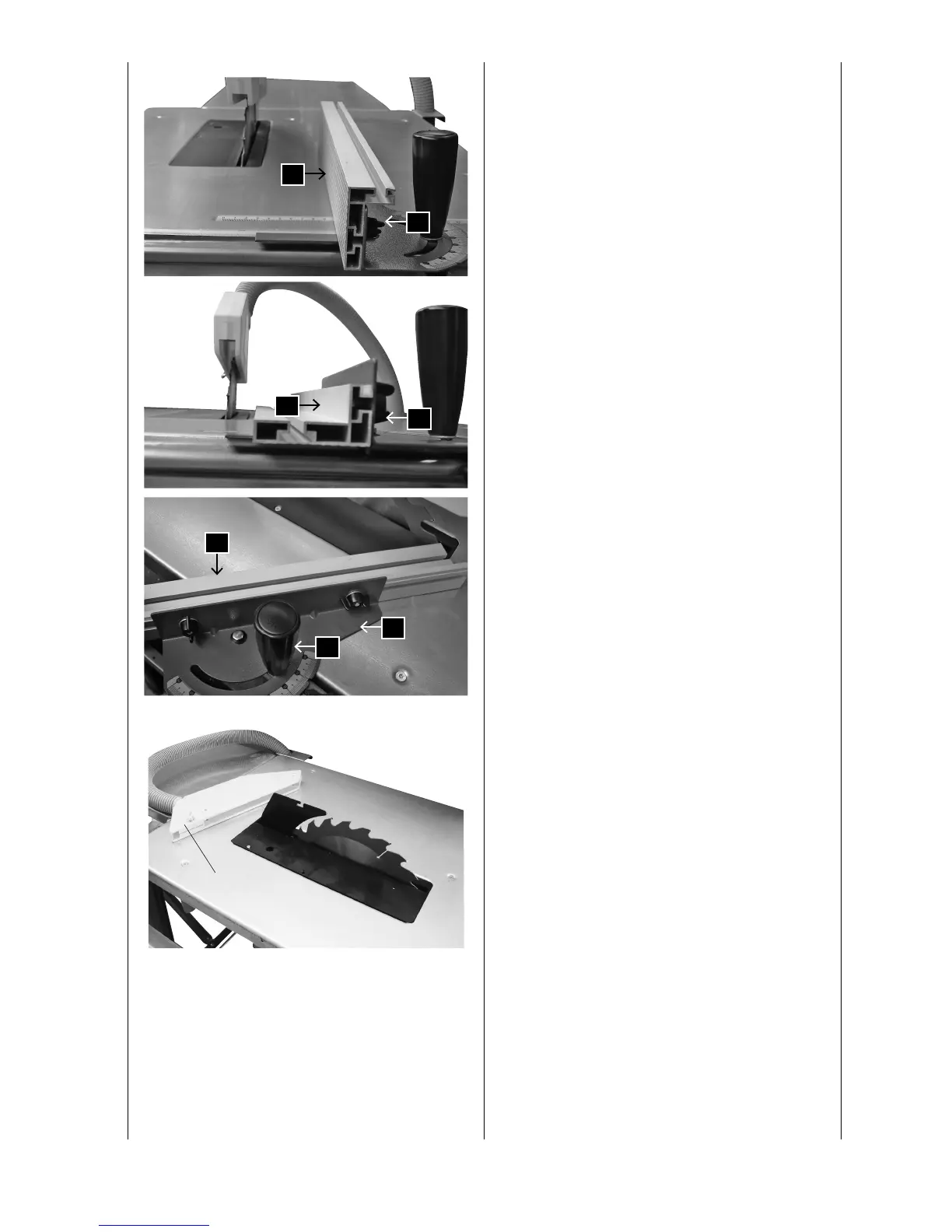

Montering af længdeanslag, Fig. 18.1/ 18.2/ 18.3
1 Monter førringsskinnen med to bolte M6 x 20 og to
møtrikker M6 på venstre side af bordet.
2 Sæt svingdelen (D) i førringsskinnen. Svingdelen skal
let kunne forskydes.
3 Anslagsskinnen kan monteres med høj (Fig. 18.1) eller
lav (Fig. 18.2) anlægsflade.
4 indstil anslagsskinnen (G) på det ønskede gradtal fra
+ 60° til -60° og spænd grebet (E)
Fig. 19. Udskiftning af savklinge
OBS! Træk netstikket ud
Skru vingeskruen af udsugningskappen (20) og tag denne
af.
Fig. 18.1
G
F
Fig. 18.2
G
F
Fig. 18.3
G
D
E
Fig. 19
20
