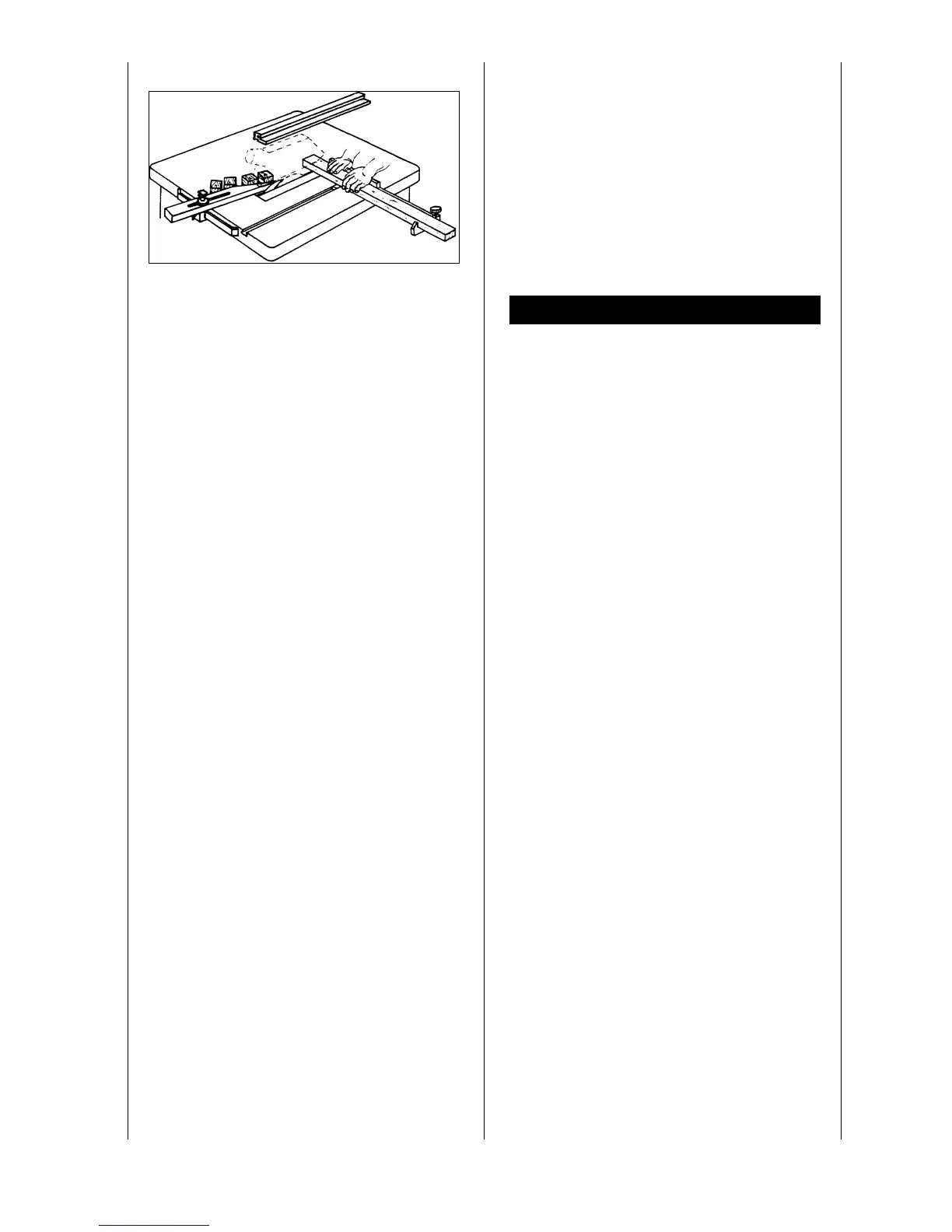

Overskæring af smalle emner, Fig. D
Værktøj: Fintandet afkorterklinge
Arbejdsgang: Afstyrgerlisten indstilles således at afskårne
emner ikke kan berøre den opadgående del af savklingen.
Emner føres kun frem ved hjælp af tværanslag eller tvær-
slæde.
Affaldsstykker fjernes ikke med hænderne i nærheden af
savklingen.
m
Elektrisk tilslutning
Den installerede elmotor er tilsluttet klar til drift. Tilslut-
ningen svarer til de gældende VDE- og DIN-bestemmel-
ser.
Den kundemæssige tilslutning såvel som en eventuel for-
længerledning skal også følge disse bestemmelser.
Vigtige henvisninger
Elektromotoren 230 V / 50 Hz er udført til driftsart S 6/40
% (400 V/50 Hz S6/15%).
Ved overbelastning kobler denne selvstændigt ud. Efter en
vis afkølingstid (varierende) kan motoren startes igen.
Beskadigelse af el-tilslutningsledningen
På de elektriske tilslutningsledninger sker der ofte isola-
tionsbeskadigelser.
Årsager hertil er:
• Tryksteder når tilslutningsledningerne trækkes gennem
vinduer og døråbninger.
• Knæksteder på grund af ukorrekt fastgørelse eller fø-
ring af tilslutningsledningerne.
• Snitsteder på grund af overkørsel af tilslutningsled-
ningen.
• Isolationsskader på grund af at stikket rives ud af væg-
kontakten.
• Revner på grund af ældning af isolationen.
Sådanne beskadigede ledninger må ikke anvendes, og er
på grund af skaderne i isolationen livsfarlige.
Elektriske tilslutningsledninger skal regelmæssigt kontrolle-
res for skader. Pas på at tilslutningsledningen ikke er tilslut-
tet nettet under kontrollen.
Elektriske tilslutningsledninger skal være i overensstem-
melse med de gældende VDE- og DIN-bestemmelser. An-
vend kun ledninger der er kendetegnet med mærkningen
H 07 RN. Påtegnelsen af typebetegnelsen på tilslutnings-
ledningen er forskriftsmæssig.
Vekselstrømsmotor
• Netspændingen skal være på 250 V / 50 Hz.
• Forlængerledninger skal ved længder på indtil 25 m
have et tværsnit på 1,5 mm2, ved længder på over 25
m skal de have et tværsnit på mindst 2,5 mm2.
• Nettilslutningen skal være sikret med 16 A træge sik-
ringer.
Drejestrømsmotor.
• Netspændingen skal være 400 Volt - 50 Hz.
