38

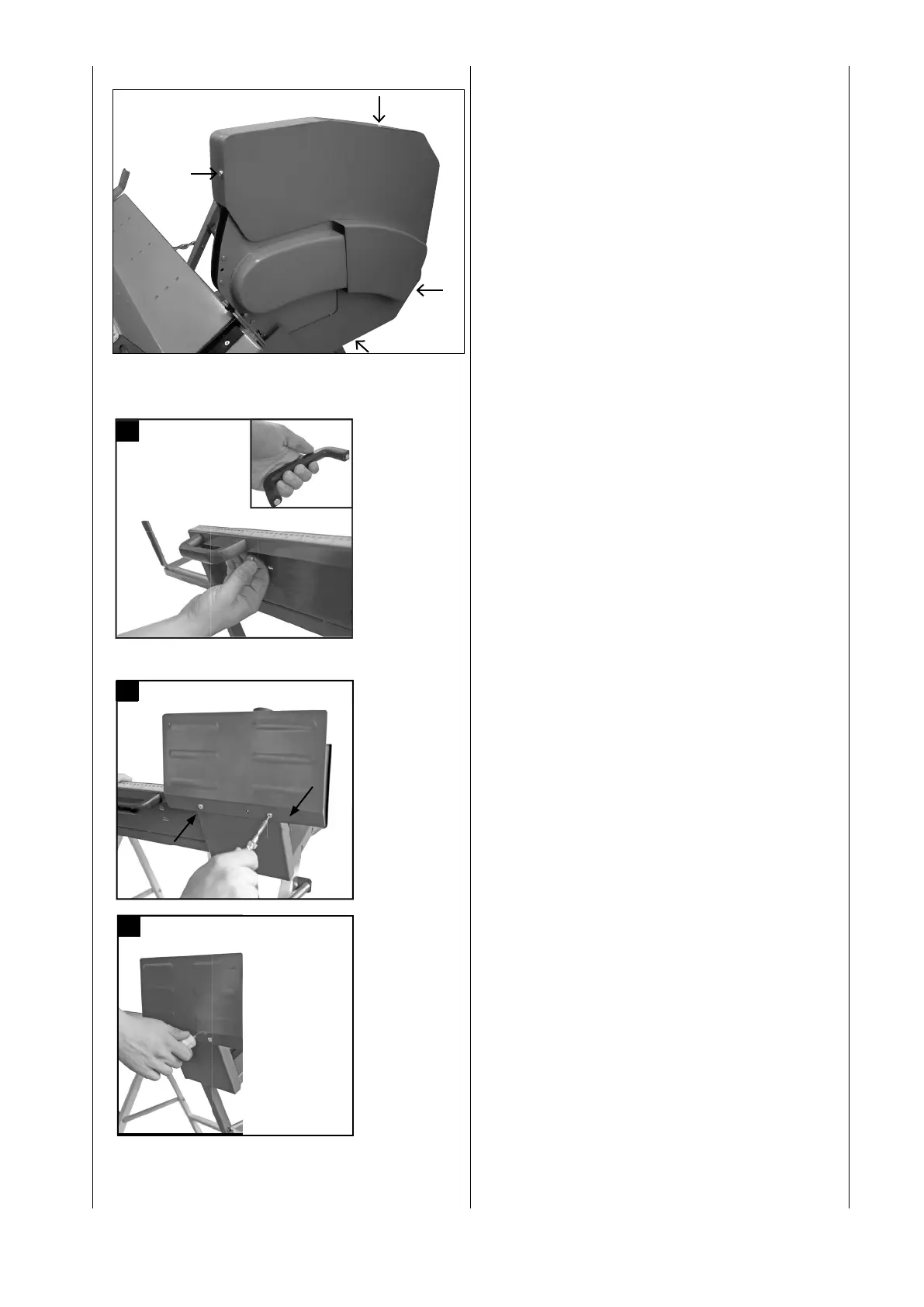

10. Sägeblattabdeckung außen rechts
montieren (Abb. 12)
Befestigungsteile aus Beipackbeutel 27
(Fig. 2.1)
4 St. Kreuzschlitzschrauben M5x10
4 St. Scheibe D5
4 St. Federring D5
• Montieren Sie die Sägeblattabdeckung
außen an die Sägeblattabdeckung in-
nen mit den 4 Kreuz schlitz schrauben, 4
Scheiben und 4 Federringen und ziehen
diese gut fest.
11. Handgriffe montieren (Abb. 13)
Befestigungsteile:
4 St. Sechskantschrauben M5x8 (im Griff
vormontiert)
Montieren Sie die beiden Handgriffe an die
Wippe.
12. Schutzblech montieren (Abb. 14, 15)
Befestigungsteile aus Beipackbeutel 29
(Fig. 2.2)
2 St Kreuzschlitzschrauben M 6x 8
1 St. Verstellschraube
Montieren Sie nun das Schutzblech mit
den Kreuz schlitzschrauben an die Wippe
(Abb. 16) und drehen die Verstellschrau-
be in die mittlere Bohrung (Abb. 17).
Fig. 12
13
9 10
11 12
13
14
A
B
4
14
15
16
17 18
19 20
A
B
A
C
B
5
