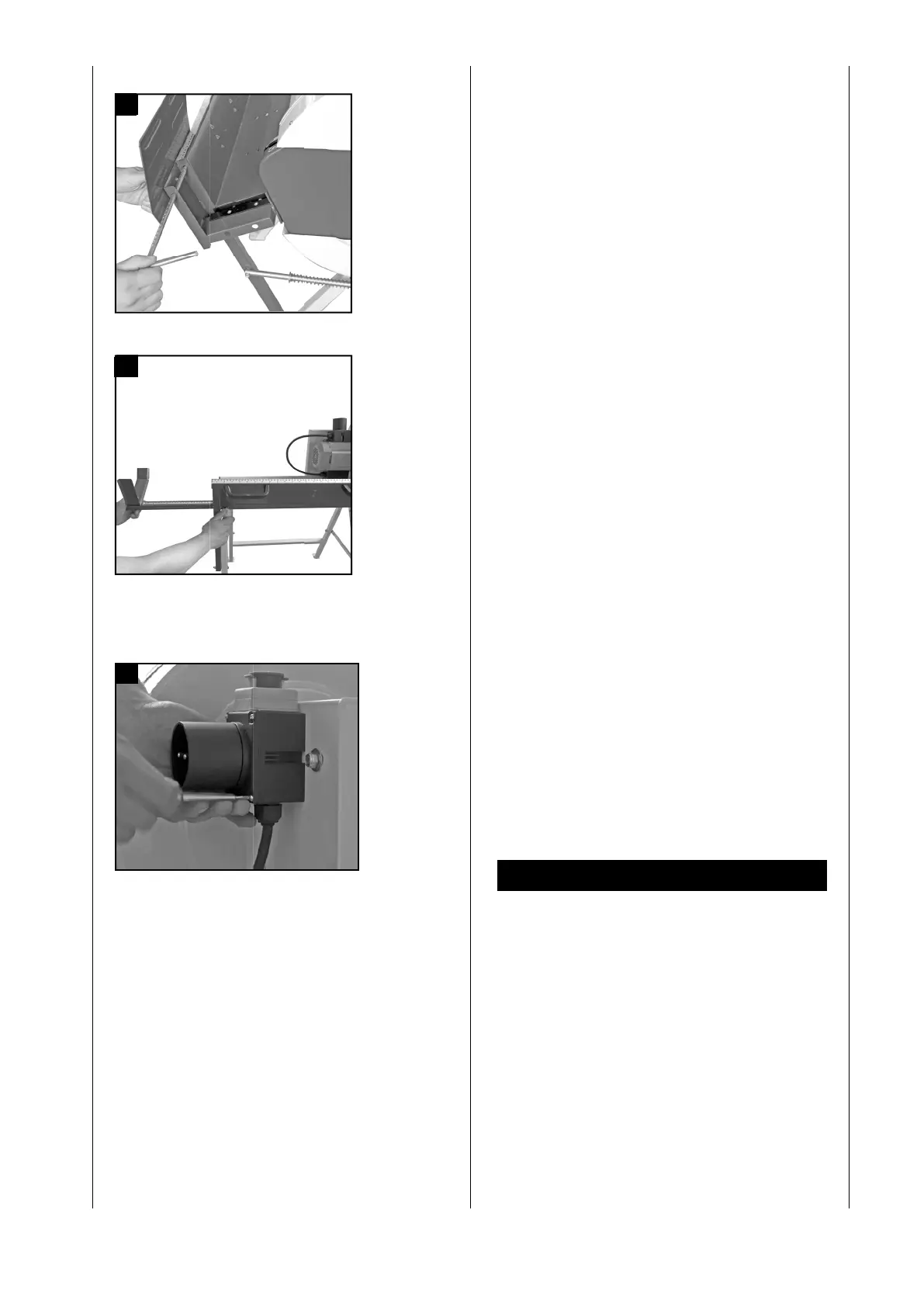

13. Längsanschlag montieren (Abb. 16)
Jetzt stecken Sie den Längsanschlag in
die seitliche Bohrung an der Wippe, stel-
len die gewünschte Länge auf der Skala
ein und xieren diesen mit der Verstell-
schraube.
14. Wippenverlängerung montieren
(Abb. 17)
Stecken Sie die Wippenverlängerung in
Öffnung auf der linken Seite der Wip-
pe und richten diese so aus, dass das
Brennholz gut auiegt. Danach xieren
Sie die Wippenverlängerung mit der Ver-
stellschraube.
15. Steckerkombination/Ein-Ausschalter
montieren
(Abb. 18)
Befestigungsteile:
4 St. Kreuzschlitzschrauben M 4 x 55
4 St. Scheiben D 4mm
Montieren Sie die Steckerkombination
an die Motorplatte mit 4 Schrauben und
ziehen diese fest an.
m Inbetriebnahme
Beachten Sie vor der Inbetriebnahme
die Sicherheits hinweise.
• Es wird empfohlen die Maschine bei un-
sicherem Grund mit Erdspießen durch
die Bohrungen in den Bodenplatten ge-
gen verrutschen zu sichern.
• Sämtliche Schutz- und Hilfseinrichtun-
gen müssen montiert sein
• Überprüfen Sie den Wippeeinsatz auf
Abnutzung und bei Bedarf austauschen.
• Überprüfen Sie die Wippe diese muss
selbstständig in die Ausgangsposition
zurückkehren.
