Mitre Cut
• Makesuretheextensionfenceissecuredinthecorrect
position.
• Releasethemitrelockingbuttonandmovethetableto
the desired angle. Every five degrees, angles from 0° to
45° can be fast and precisely set. Let the mitre button
snap in and fix the angle with the clamping screw.
• Activatetheswitch,thenpressthebladeguardlock
lever to lower the cutting head down.
Bevel Cut
• Loosenthebevel lockhandleandmove thecutting
head to the desired angle. Tighten the bevel lock han-
dle.
• Activatetheswitch,thenpressthebladeguardlock
lever to lower the cutting head down.
Compound Cut
• Acompound cutis a combinationof mitrecut and
bevel cut. Refer to the above procedures to perform
this cut.

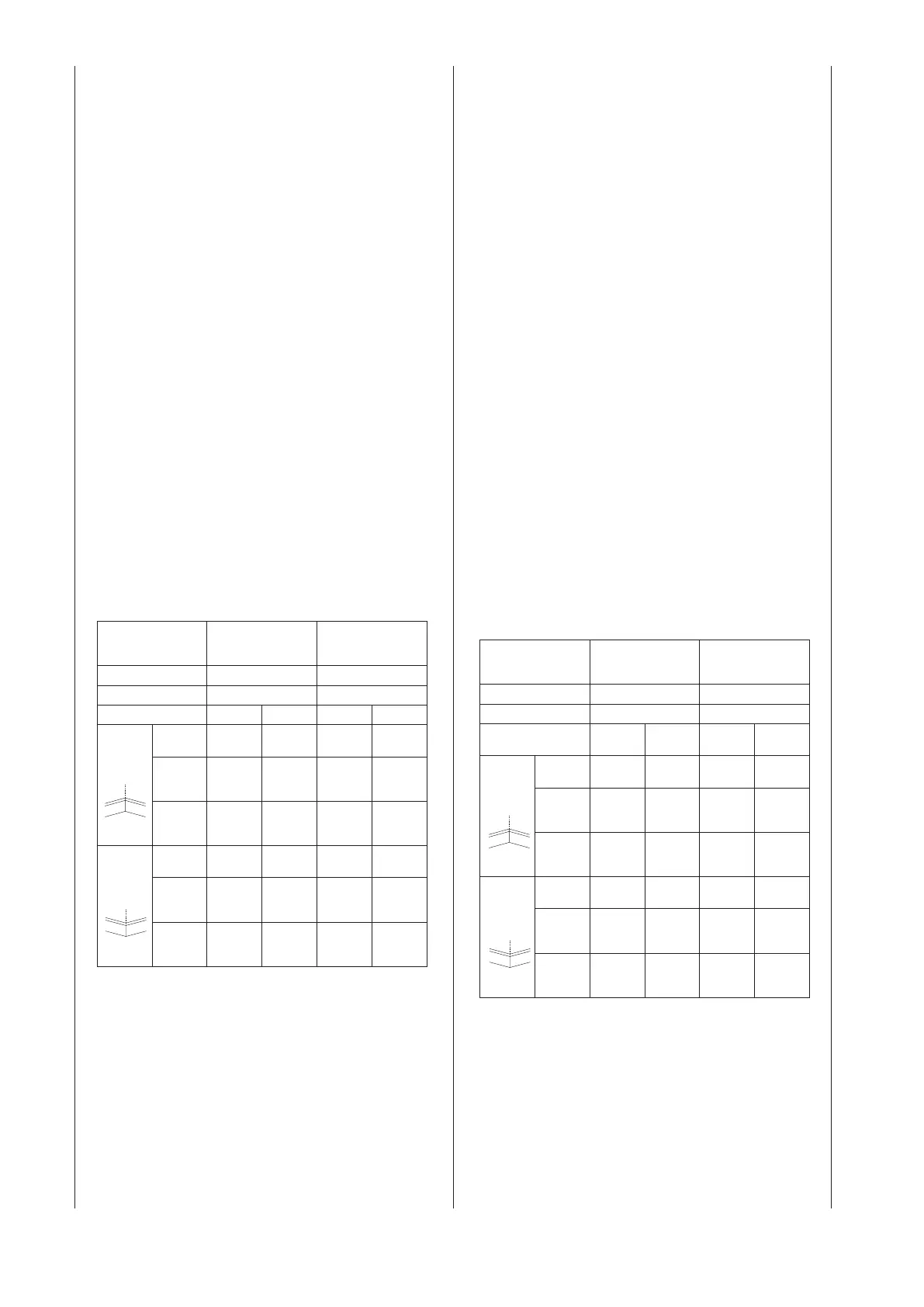

Base Moulding
• Basemouldingcanbecutverticallyagainstfenceorat
on the table. Follow the table below for reference.
Settings Vertical position
(Back of moulding is
flat against the fence)
Horizontal position
(Back of moulding is
flat on the table)
Extension fence Close to the blade Far from the blade
Bevel angle 0° 45°
Moulding position Left side Right side Left side Right side
Inside
corner
Left
Rig
Mitre
angle
Left at
45°
Right at
45°
0° 0°
Moulding
position
Bottom
against
table
Bottom
against
table
Top
against
fence
Bottom
against
fence
Finished
side
Keepleft
side of
cut
Keepright
side of
cut
Keepleft
side of
cut
Keepleft
side of
cut
Outside
corner
Left
Rig
Mitre
angle
Right at
45°
Left at
45°
0° 0°
Moulding
position
Bottom
against
table
Bottom
against
table
Bottom
against
fence
Top
against
fence
Finished
side
Keepleft
side of
cut
Keepright
side of
cut
Keepright
side of
cut
Keepright
side of
cut
Coupe d’onglet
• S’assurerqueleguide-rallongeestassujettidansla
bonne position.
• Relâcherleboutondeserrageàongletsettournerla
table à l’angle désiré. Par le trame à chaque 5 degrés,
tous les angles de 0° à 45° peuvent être réglés rapide-
ment et à haute précision. Laisser bloquer le bouton de
serrage et fixer l’angle à l’aide de la vis de blocage.
• Mettrelascieenmarche,puisappuyersurlelevier
du protège-lame supérieur pour abaisser la tête de
coupe.
Coupe en biseau
• Tournerleguide-rallongedansl’autresensetl’installer
en position éloignée de la lame.
• Desserrerlamanettedeblocageetinclinerlatêtede
coupe à l’angle voulu. Serrer la manette de blocage.
• Mettrelascieenmarche,puisappuyersurlelevier
du protège-lame supérieur pour abaisser la tête de
coupe.
Coupe combinée
• Unecoupecombinéecomprendunecoupeàongletet
une coupe en biseau. Pour l’exécuter, voir les instruc-
tions ci-dessus.
Plinthes
• Onpeutcouperlesplinthes verticalement contrele
guide ou à plat sur le plateau. Voir le tableau ci-des-
sous.
Réglages Position verticale (dos
de la moulure à plat
contre le guide)
Position horizontale
(dos de la moulure à
plat sur le plateau)
Guide-rallonge Près de la lame Loin de la lame
Angle de chanfrein 0° 45°
Position de la moulure Coté
gauche
Coté
droite
Coté
gauche
Coté
droite
Coin
intérieur
Gauche
Droi
Angle 45° à
gauche
45° à
droite
0° 0°
Position
de la
moulure
Dessous
contre le
plateau
Dessous
contre le
plateau
Top
against
fence
Bottom
against
fence
Cote fini Scier à
gauche du
trait
Scier à
droite du
trait
Scier à
gauche du
trait
Scier à
gauche du
trait
Coin
extérieur
Gauche
e
Angle 45° à
droite
45° à
gauche
0° 0°
Position
de la
moulure
Dessous
contre le
plateau
Dessous
contre le
plateau
Dessous
contre le
guide
Dessus
contre le
guide
Cote fini Scier à
gauche du
trait
Scier à
droite du
trait
Scier à
droite du
trait
Scier à
droite du
trait
