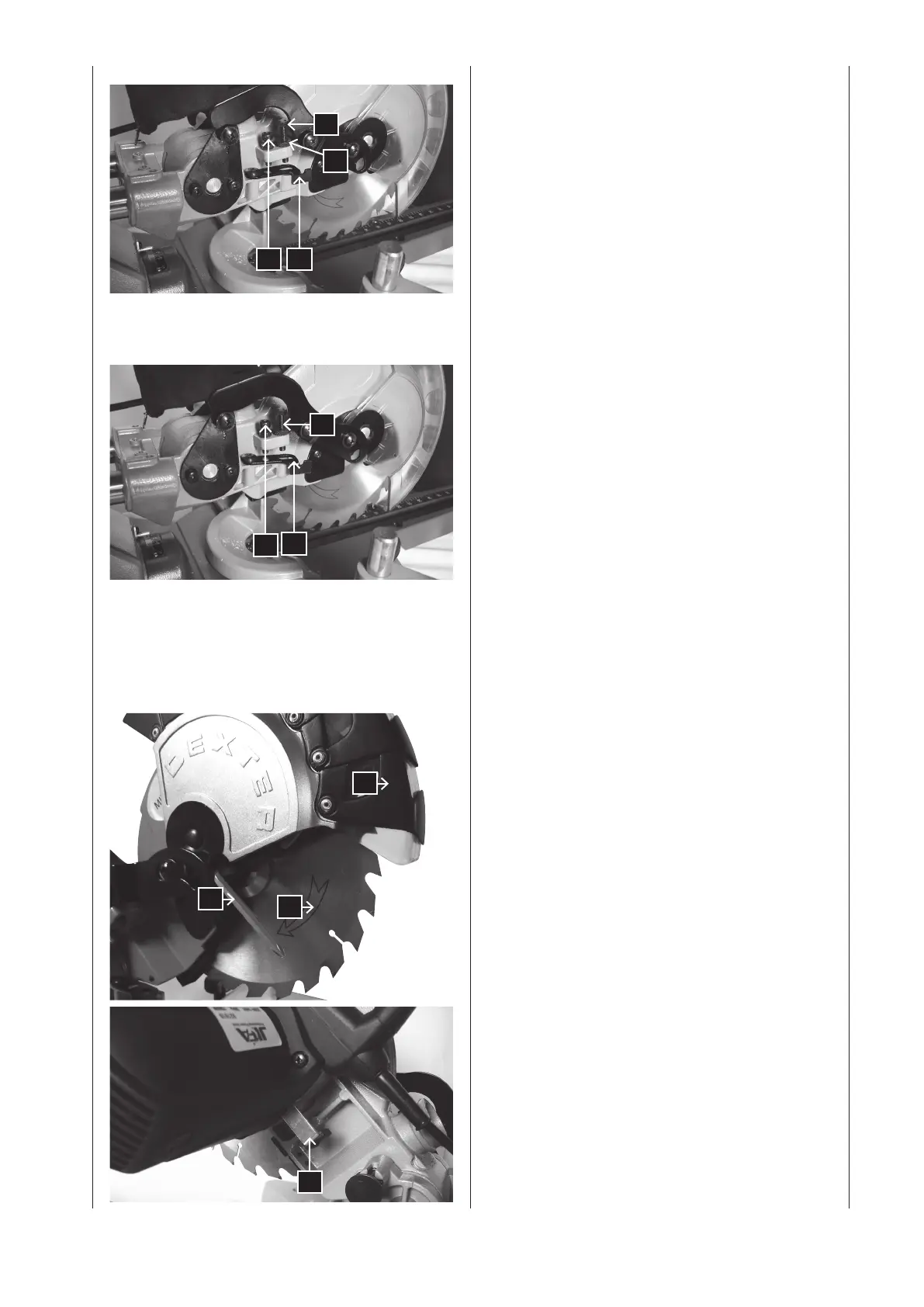

Tiefeneinstellung normal. Fig. 6.1
Sägefunktion 5 mm unter der Tischplatte (Werkstücke
trennen).
Tiefenanschlag (1) am Gehäuse anliegend.
Anschlagschraube (2) kommt zum Einsatz
Stellschraube (3) hat keine Funktion.
Tiefeneinstellung verstellbar. Fig. 6.2
Sägefunktion über der Tischplatte (Verdeckte Schnitte).
Tiefenanschlag (1) nach außen stellen.
Die Stellschraube (3) auf das gewünschte Maß einstellen,
mitderKontermutter(4)sichern.
Probeschnitt machen.
Anschlagschraube (2) ist nicht im Einsatz.
Tragen der Maschine
• Lösen Sie den Gehrungs-Einrastknopf und drehen Sie
den Tisch ganz nach rechts. Verriegeln Sie den Tisch
in einem Gehrungswinkel von 45°.
• Schieben Sie den Schneidkopf nach hinten und sper-
ren Sie den Schlitten dann fest.
• Senken Sie den Schneidkopf und drücken Sie die
Sperrraste ein.
• TragenSiedieseKapp-undGehrungssägeameinge-
bauten Tragegriff und der Sockelseite.
Auswechseln der Sägeblätter, Fig. 7
WARNUNG: Vor dem Austausch von Sägeblättern müssen
Sie den Schalter abstellen und den Netzstecker aus der
Steckdose ziehen, damit Sie sich durch einen ungewollten
Start der Maschine keine Verletzungen zuziehen.
• Netzstecker ziehen.
• SägeaggregatinStellung„Kappbetrieb“bringen.
• Beweglichen Sägeblattschutz (7) entriegeln durch Drü-
cken der Sperre 3 (Fig. 1).
• Dabei den Sägeblattschutz (7) anheben, sodass das
Sägeblatt (8) frei ist.
• Sägeblattsperre A (Fig. 7.1) drücken, bis das Säge-
blatt einrastet.
• Lösen der Sägeblatt-Befestigungsschraube mit dem
mitgeliefertem Steckschlüssel (B) (Achtung, Linksge-
winde).
• Schraube und Sägeblattflansch abnehmen.
• Sägeblatt vorsichtig herausnehmen. Vorsicht: Verlet-
zungsgefahr durch das Sägeblatt.
• Neues Sägeblatt auf den inneren Sägeblattflansch
aufsetzen, beachten Sie dabei die richtige Größe und
Drehrichtung des Sägeblatts.
• Äußeren Sägeblattflansch aufsetzen und Schraube
kräftig anziehen.
• Sägeblattschutz wieder in die richtige Stellung brin-
gen
2 1
4
3
Fig. 6.1
2
1
3
Fig. 6.2
A
7
8
B
Fig. 7
Fig. 7.1
