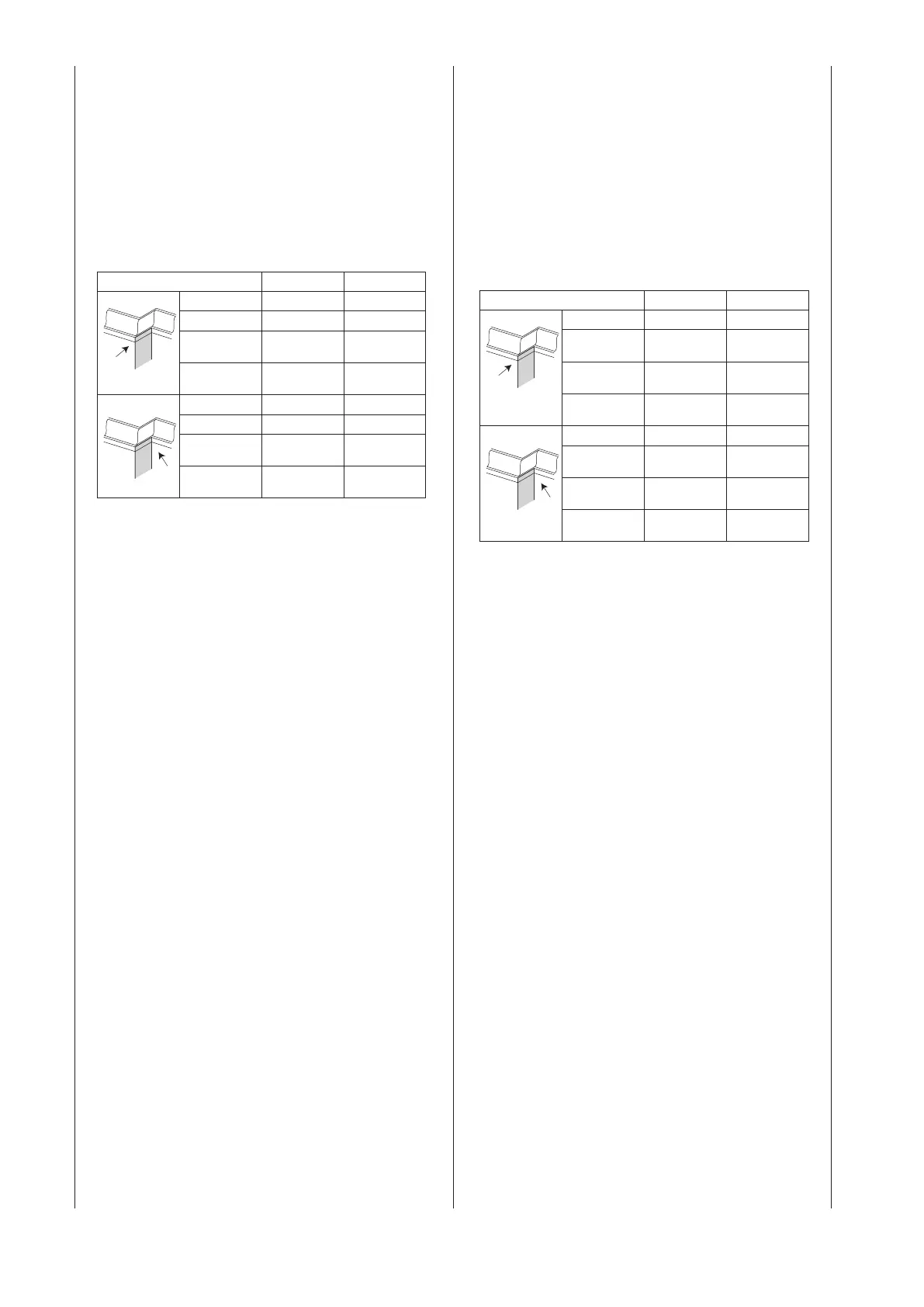

Scheppach mss 10 User Manual

25
Crown Moulding Cut
• Crownmouldingcanonlybecutatonthetableusing
this mitre saw.
• Thismitresawhasspecialmitrestopsof31.6°left
and right and a bevel stop of 33.9° for a special crown
moulding 1 i.e. 52° between the back of the moulding
and the top flat surface that fits against the ceiling; 38°
between the back of the moulding and the bottom flat
surface that fits against the wall. Refer to the following
table for this crown moulding cut.
Settings Left side Right side
Inside corner
Mitre angle 30° right 30° left
Bevel angle 33,9° 33,9°
Moulding
position
Top against
fence
Bottom against
fence
Finished side Keepleftside
of cut
Keepleftside
of cut
Outside corner
Mitre angle 30° left 30° left
Bevel angle 33,9° 33,9°
Moulding
position
Bottom against
fence
Top against
fence
Finished side Keeprightside
of cut
Keeprightside
of cut
Note:
• Thesespecialstopscannotbeusedwith45°crown
moulding.
• Sincemostroomsdonothaveanglesofexactly90°,
fine tuning is needed and always take a test cut to
confirm the correct angles.
Pullover Cut
WARNING:
1. Never pull the cutting head assembly and spinning blade
towards you during the cut. The blade may try to climb up on
the top of the workpiece, causing the cutting head assembly
and spinning blade to kick back.
2. Never lower the spinning saw blade down before pulling
the cutting head to the front of the saw.
• Unlockthecarriage1withthelockhandle2andallow
the cutting head assembly to move freely. (Fig. 6)
• Movethemitrehandleandcuttingheadtothedesired
mitre angle and bevel angle according to the mitre cut
and bevel cut procedures.
• Graspthesawhandle andpullthecarriageforward
until the centre of the saw blade is over the front of
the work piece.
• Activatetheswitch,thenpressthebladeguardlock
lever to lower the cutting head down.
• Whenthesawreachesfullspeed,pushthesawhandle
down slowly, cutting through the leading edge of the
workpiece.
• Slowlymovethesawhandletowardthefence,complet-
ing the cut.
• Releasetheswitchandallowthebladetostopspinning
before allowing the cutting head to raise.
Coupe de moulures de plafond
• Lesmouluresdeplafondnepeuventêtrecoupéesqu’à
plat sur le plateau avec cette scie.
• Cette scie a des butées d’onglet spéciales à 30° à
gauche et à droite et une butée de chanfrein à 33,9°
pour une moulure spéciale de plafond 1, c’est-à-dire
à 52° entre le dos de la moulure et la surface plate
supérieure qui s’attache au plafond, et à 38° entre le
dos de la moulure et la surface plate inférieure qui
s’attache au mur. Voir le tableau suivant pour la coupe
des moulures de plafond.
Réglages Coté gauche Coté droite
Coin intérieur
Angle d’onglet 30° à droite 30° à gauche
Angle de
chanfrein
33,9° 33,9°
Position de la
moulure
Dessus contre le
guide
Dessous contre
le guide
Coté fini Scier à gauche
du trait
Scier à gauche
du trait
Coin extérieur
Angle d’onglet 30° left 30° left
Angle de
chanfrein
33,9° 33,9°
Position de la
moulure
Dessous contre
le guide
Dessus contre le
guide
Coté fini Scier à droite
du trait
Scier à droite
du trait
N. B.:
•Cesbutéesspécialesnepeuventêtreutiliséesqu’avec
une moulure de plafond de 45°.
•Commelescoinsdelaplupartdespiècesnefontpas
un angle exact de 90°, un certain ajustement est né-
cessaire. Toujours faire une coupe d’essai pour vérifier
les angles.
Coupe radiale
ATTENTION:
1. Ne jamais tirer vers soi la tête de coupe avec sa lame
en rotation pendant la coupe. La lame risque de chercher à
grimper sur la pièce à couper, provoquant le rebond de la
tête de coupe et de la lame.
2. Ne jamais abaisser la lame en mouvement avant d’avoir
tiré la tête de coupe vers l’avant de la scie.
• Débloquerlechariot1àl’aidedelamanettedeblo-
cage 2, pour que la tête de coupe puisse se déplacer
facilement (Fig. 6).
• Mettrelamanetted’ongletetlatêtedecoupeàl’angle
d’onglet et à l’angle de chanfrein voulus (voir le mode
d’emploi pour les coupes d’onglet et de chanfrein).
• Saisirlapoignéedelascieettirerlechariotversl’avant
jusqu’à ce que le centre de la lame soit au-dessus de
la partie avant de la pièce à couper.
• Mettrelascieenmarchepuisabaisserlelevierdeblo-
cage du protège-lame pour abaisser la tête de coupe.
• Quandlascieatteintsonpleinrégime,appuyerlen-
tement sur la poignée de la scie pour commencer à
couper le bord d’attaque de la pièce.
• Déplacerlentementlapoignéedelascieversleguide
pour terminer la coupe.
• Relâcherlagachetteetattendrequelalameaitnide
tourner avant de relever la tête de coupe.
