OPERATION

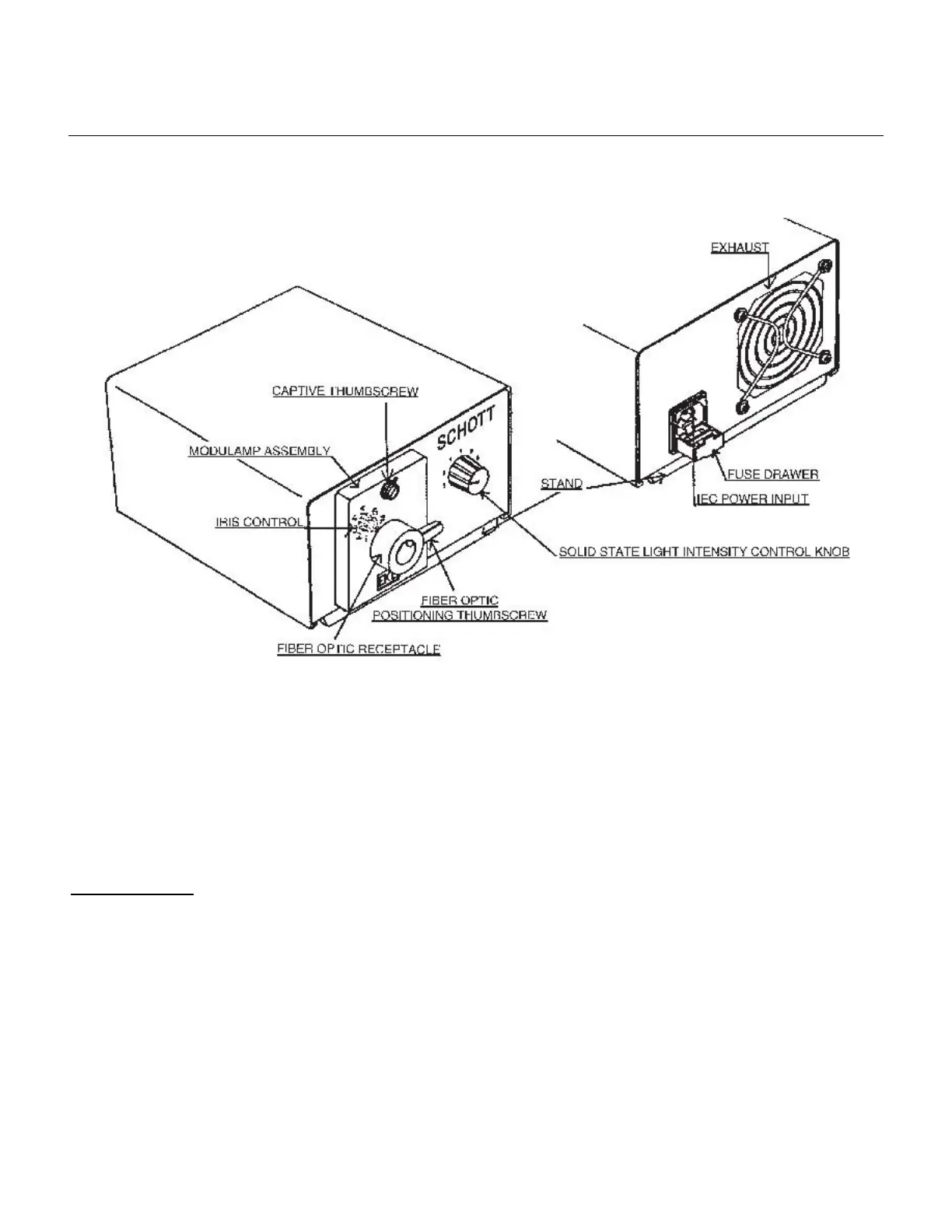

To begin, make sure the intensity control switch on the front panel is in the “OFF” position. Plug
one end of the power cord into the IEC connector on the back of the unit and the other end into a
power source which meets the specifications printed above the IEC connector.
Make sure that the captive thumbscrew on the “Modulamp” assembly is firmly tightened. Insert
any fiber optic component with a compatible light source adapter into the “Modulamp” receptacle
and tighten the fiber optic positioning thumbscrew. Adjust the intensity of the lamp using the
control knob.
To turn the unit off, turn the intensity control knob to the “OFF” position.
OPERATIONS
1 Mettre l'interrupteur sur position “off”.
2 Connecter le cordon d’alimentation à la source et le brancher au secteur.
3 Vérifier que la vis sur la face avant du module lampe soit fermement visée.
4 Insérer le conducteur fibre optique à l’intérieur de la source.
5 Serrer pour maintenir la fibre en place.
6 Mettre l’interrupteur sur “ON’.
7 Ajuster l’intensité de la lampe en utilsant le rhéostat de contrôle.
8 Remettre l’interrupteur sur “off” pour éteindre la source.
