INSTALAÇÃO DE BANCO DE CAPACITORES
Correção do fator de potência
Uma forma econômica e racional de se obter a energia reativa necessária para a operação adequada do seu compressor, é a instalação de
capacitores próximos ao mesmo.
A instalação de capacitores porém, deve ser precedida de medidas operacionais que levem à diminuição da necessidade de energia reativa,
como o desligamento de motores e outras cargas indutivas ociosas ou superdimencionadas.
Onde a vantagem da correção do fator de potência é significativamente a melhoria da tensão.
CUIDADOS NA INSTALAÇÃO DE CAPACITORES
Local da instalação
- Evitar a exposição ao sol ou proximidade de equipamentos com temperaturas elevadas;
- Não bloquear a entrada e saída de ar dos gabinetes;
- Os locais devem ser protegidos contra materiais sólidos e líquidos em suspensão (poeira, óleos);
- Evitar instalação de capacitores próximo do teto (calor);
- Cuidado na instalação de capacitores próximo de cargas não lineares.
PROTEÇÃO CONTRA CURTO-CIRCUITO
Fusíveis: Dimensionar os fusíveis conforme a equação: In x 1,65
- Nota - “In” dado de placa do capacitor
- Usar o valor comercial de fusível tipo retardado imediatamente superior
Condutores: Utilizar condutores superdimencionados em 1,43 vezes a corrente nominal do capacitor e levar em consideração outros crité-
rios tais como: maneira de instalar, temperatura ambiente, etc.
Obs.: Para conexão em partida estrela triangulo (Y∆) e partida direta, regular a nova corrente que passará pelo relé.
Nota: A instalação dos capacitores para correção do fator de potência deverá ser sempre realizada por profissional habilitado.

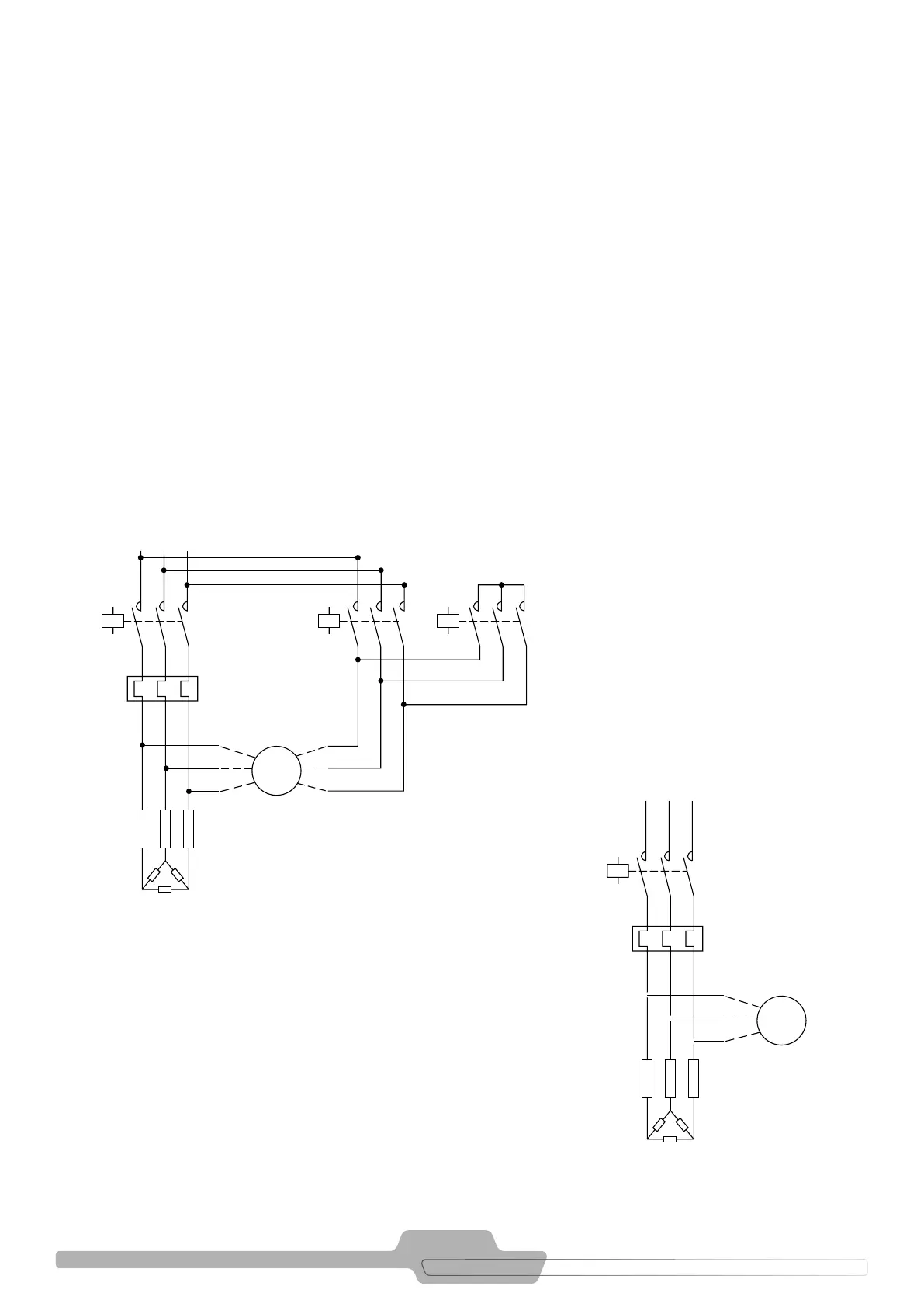

Veja na Figura 8.1 e 8.2, a forma adequada para conectar os capacitores na instalação do seu compressor.
111
1
22 2
2
M
3~
K1 K2 K3
333
3
44 4
4
555
5
66 6
6
F4 F5 F6
C1
FIGURA 8.1 - PARTIDA Y∆
Diagrama A - Acionamento Y∆
FIGURA 8.2 - PARTIDA DIRETA
1
1
22
2
M
3~
K1
3
3
44
4
5
5
66
6
F
4
F
5
F
6
C1
