Schulz Compact SRP 3005 - Princípio de Funcionamento

16

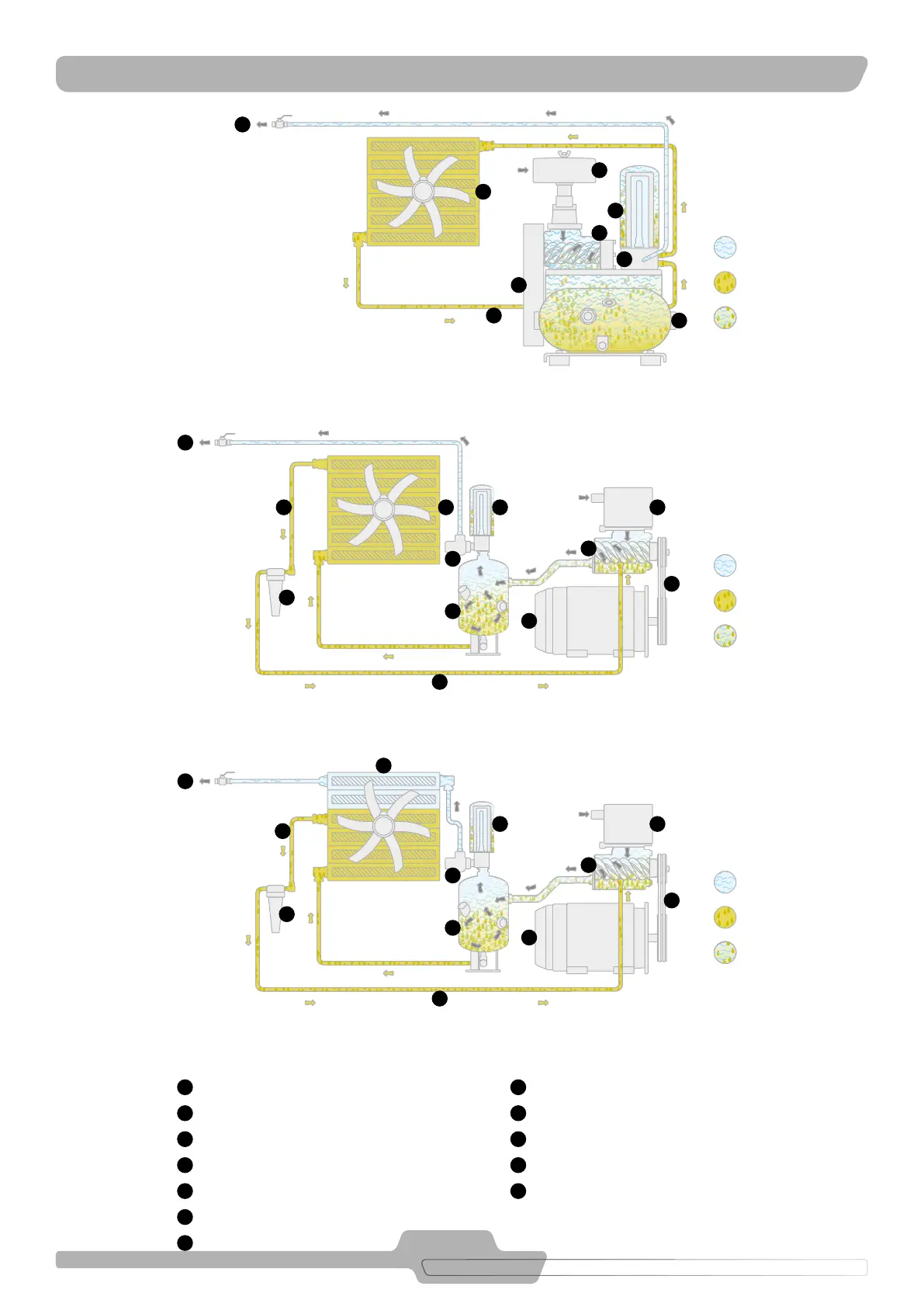

FIGURA 9.2 - FLUXO AR/ÓLEO SRP 3010 AO SRP 3025
FIGURA 9.1 - FLUXO AR/ÓLEO SRP 3005 AO SRP 3010 II
1
8
4
5
3
2
6
7
11
12
10
9
FIGURA 9.3 - FLUXO AR/ÓLEO SRP 3030 / SRP 3040
Circuito de ar
Válvula de admissão
Unidade compressora
Correia
Motor elétrico
Reservatório ar/óleo
Elemento separador ar/óleo
Válvula de pressão mínima
Circuito de óleo
Aftercooler e Radiador ar/óleo
Linha de retorno de óleo
Filtro de óleo
Linha de injeção de óleo na unidade
Saída de ar para rede
1
4
5
3
2
6
7
11
12
10
8
9
AR
ÓLEO
AR/ÓLEO
AR
ÓLEO
AR/ÓLEO
AR
ÓLEO
AR/ÓLEO
1
8
4
5
3
2
6
7
11
12
10
9
8
12
11
1
2
3
5
6
7
9. PRINCÍPIO DE FUNCIONAMENTO
