Schulz Compact SRP 3005 - Manutenção Preventiva

19
1. PROCEDIMENTOS ANTES DE INICIAR A MANUTENÇÃO
A. Pare o compressor e certifique-se que o reservatório está sem pressão (espere 5 minutos).
B. Desligue o compressor da rede elétrica (chave seccionadora) e certifique-se de que o compressor não possa ser ligado acidentalmente.
Para compressores com controle carga/alívio remoto e usados em conjunto, deve-se colocar um aviso “Em Manutenção”, na chave de
partida.
C. Feche a válvula (registro) entre a rede de ar comprimido e o compressor.
2. PROCEDIMENTOS APÓS A MANUTENÇÃO
A. Abra a válvula (registro) entre a rede de ar comprimido e o compressor.
B. Energize o compressor na rede elétrica (chave seccionadora) e certifique-se de que o compressor possa ser ligado sem causar nenhum
acidente.
C. Dê partida no compressor.

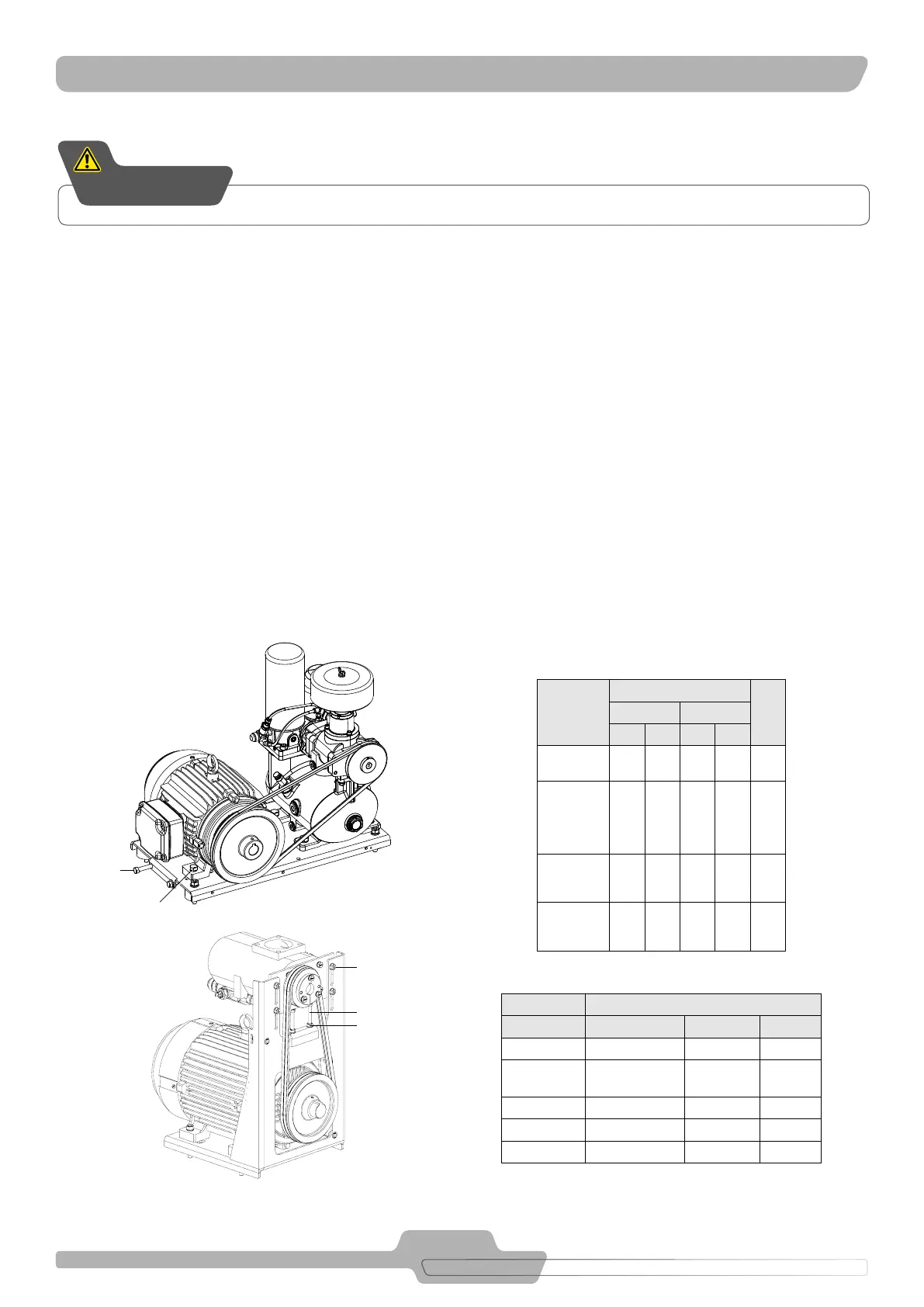

3. PROCEDIMENTO PARA AJUSTAR A TENSÃO DA CORREIA
A tensão da correia responsável pela transmissão do movimento do motor para a unidade compressora deve ser verificada semanalmente.
Caso a tensão esteja fora do especificado na Tabela 13.1, o procedimento adiante deve ser seguido para realizar o retencionamento da
correia do compressor:
- Afrouxe os parafusos 5 (4 peças).
- Afrouxe as contra porcas 7 dos parafusos 6 (2 peças).
- Aperte os parafusos 6 alternadamente de forma que a unidade compressora se mantenha nivelada, até o momento em que a correia
apresente a tensão de esticamento adequada, conforme tabela 13.1.
- Se a tensão da correia estiver correta, aperte os parafusos 5 e as contra porcas 7, caso contrário repita os passos anteriores.
Tabela de torque
Modelo Bitola Torque (N.m) Grau
3010 II M6 x 1,00 x 35mm 10,0
±1,0
Classe 8.8
3010 / 3015 /
3015 II
M8 x 1,25 x 35mm 30,0
±3,0
Classe 8.8
3020 / 3025 M8 x 1,25 x 35mm 36,0
±3,0
Classe 8.8
3030 M8 x 1,25 x 35mm 36,0
±3,0
Classe 8.8
3040 M8 x 1,25 x 45mm 30,0
±3,0
Classe 8.8
Modelo
Força
X
(cm)
(Kgf) N (Newton)
Min. Max. Min. Max.
SRP 3005
SRP 3008
3,0 4,5 29,4 44,1 0,5
SRP 3010
SRP 3010 II
SRP 3015
SRP 3015 II
3,0 4,0 29,4 40 0,5
SRP 3020
SRP 3025
SRP 3030
2,5 3,5 24,5 34,3 0,6
SRP 3040 10,6 11,4 104 112 0,65
TABELA 13.2
TABELA 13.1 - TENSÃO DA(S) CORREIA(S)
FIGURA 13.2
FIGURA 13.1
5
5
7
6
6
13. MANUTENÇÃO PREVENTIVA
Existem superfícies quentes dentro do gabinete do compressor, após a sua parada. O uso de óleo lubrificante
e peças originais Schulz prolonga a vida útil, evitando assim, a perda da Garantia de seu compressor.
ATENÇÃO
