1. Radiador
2. Válvula de presión mínima
3. Depósito aire/aceite
4.Filtro de aire/válvula de admisión
5.Motor eléctrico
6. Filtro de aceite
7. Unidad compresora
8. Llave de partida
9. Panel de instrumentos
10. Válvula de seguridad
11. Depósito de aire
12. Tapón abastecimiento aceite
13. Válvula drenaje aceite
14. Elemento separador aire/aceite
15. Protector de correa
16. Indicador de restricción del filtro de aire
17. Presostato
18. Purgador con drenaje manual
19. Barra de transporte
7. PRINCIPALES COMPONENTES

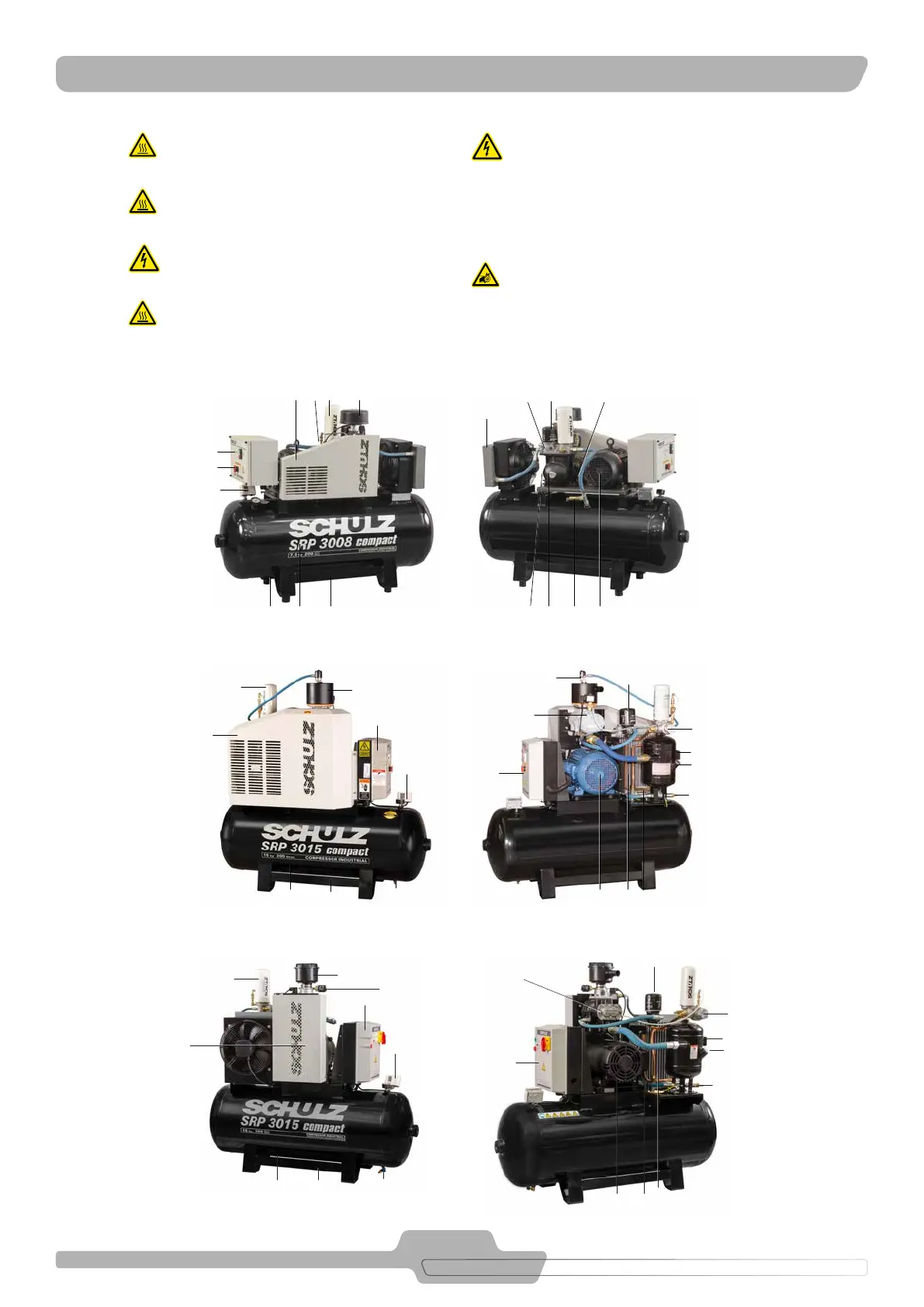

FIGURA 7.2 - SRP 3010 / SRP 3015
17
8
6
18
5 1
10
15
14
4
2
13
12
3
16
9
7
11
19
62
1
13
510712
8
9
17
11 1918
15 16 14 4
FIGURA 7.1 - SRP 3005 HASTA SRP 3010 II
FIGURA 7.3 - SRP 3015 ll
5 1
10
13
12
3
2
6
7
17
8
16
18
11
19
14
15
4
9
