Notas:
- Com o compressor operando na pressão máxima, se a correia descrever um arco na polia movida como se tivesse uma tendência de sair
dos canais, a tensão está incorreta.
- Na tensão ideal, a correia apóia totalmente no arco de tração da polia movida (lado direito).
- Para medir a força utilize um tensiômetro que deverá ser adquirido junto ao POSTO SAC SCHULZ.
- Quando a tensão da correia não está correta, há aquecimento demasiado e ruído típico de que a mesma está patinando.
- Outra forma de verificar o tensionamento é monitorar a rotação da unidade compressora observando sua variação.
4. PROCEDIMENTO SUBSTITUIÇÃO DO FILTRO DE AR
Deixe o compressor esfriar antes de começar o trabalho. O elemento do filtro de ar não pode ser reutilizado ou limpo.
O filtro de ar é o componente responsável pela pureza do ar que será comprimido pela unidade compressora. O período para a troca do filtro
de ar está determinado na Tabela 13.3 Para a realização da troca do filtro de ar de seu compressor de parafuso, siga o procedimento abaixo.
Veja o procedimento antes de iniciar a manutenção:
- Remova o indicador de restrição 4 do filtro de ar.
- Remova a porca de fixação 1.
- Remova a carcaça do filtro de ar 3 ou tampa do filtro de ar 5.
- Retire o filtro de ar 2.
- Limpe o alojamento do filtro de ar 3.
- Instale o novo filtro de ar 2.
- Coloca carcaça 3 ou tampa do filtro de ar 5 e fixe a porca 1.
- Instale o indicador de restrição do filtro de ar 4.
- Certifique-se que a vedação do filtro de ar esteja bem assentada.
Nota: Verifique semanalmente a restrição do filtro de ar. Se o indicador 4 (quando aplicável) estiver vermelho efetue a troca do filtro, seguin-
do o procedimento acima, mesmo se o número de horas não tiver sido atingido.

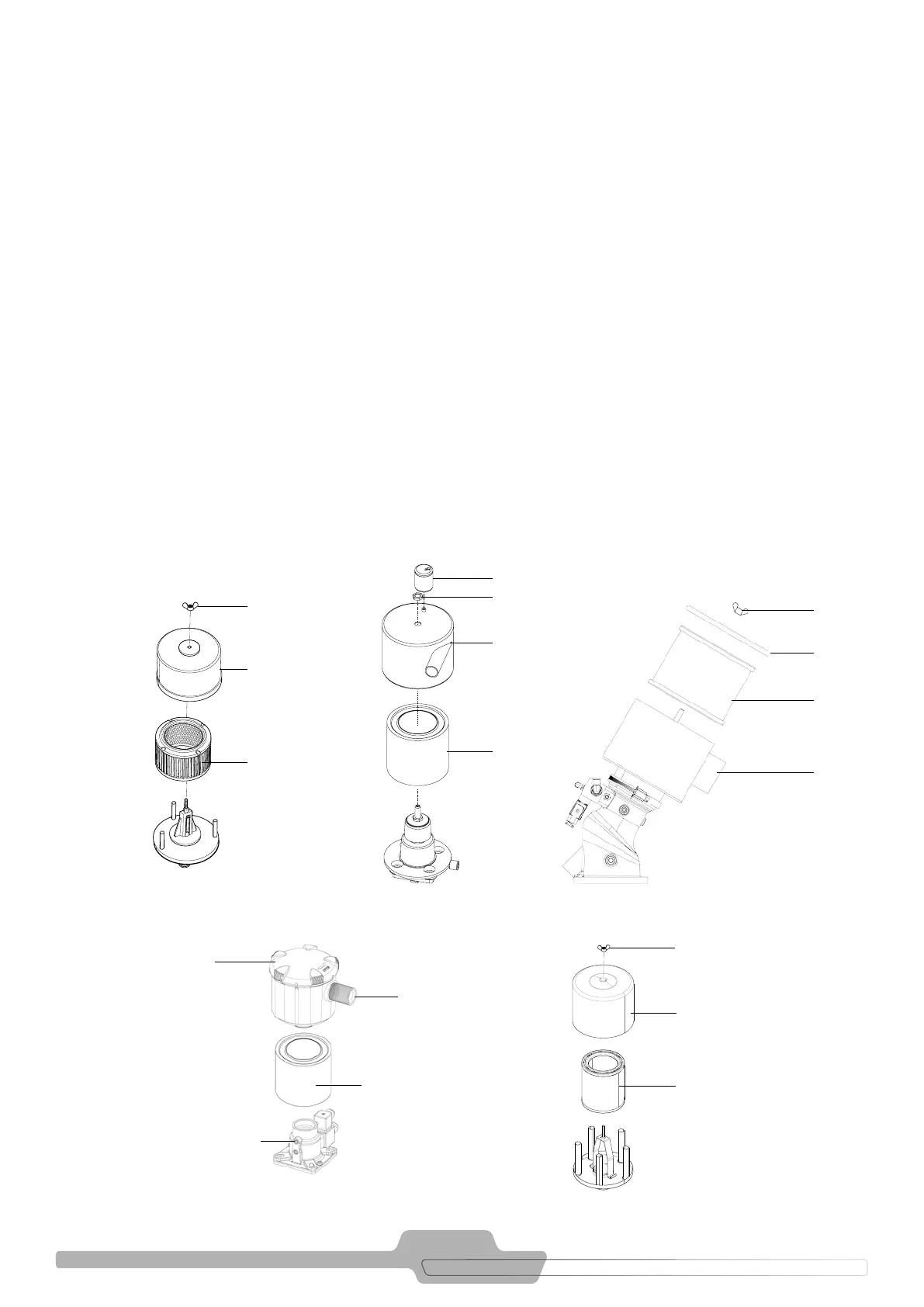

FIGURA 13.4 - SRP 3010 ATÉ SRP 3030
1
3
4
2
FIGURA 13.3 - SRP 3005 ATÉ SRP 3010II
3
1
2
FIGURA 13.5 - SRP 3040
1
5
2
3
2
3
FIGURA 13.6 - SRP 3015 ll
FILTRO CARCAÇA PLÁSTICA
FIGURA 13.7 - SRP 3015 ll
FILTRO CARCAÇA METÁLICA
4
2
5
Tampa
1
3
