9
TABELA 6.1 - CARACTERÍSTICAS TÉCNICAS
TABELA 6.2 - DIMENSÕES (MM)

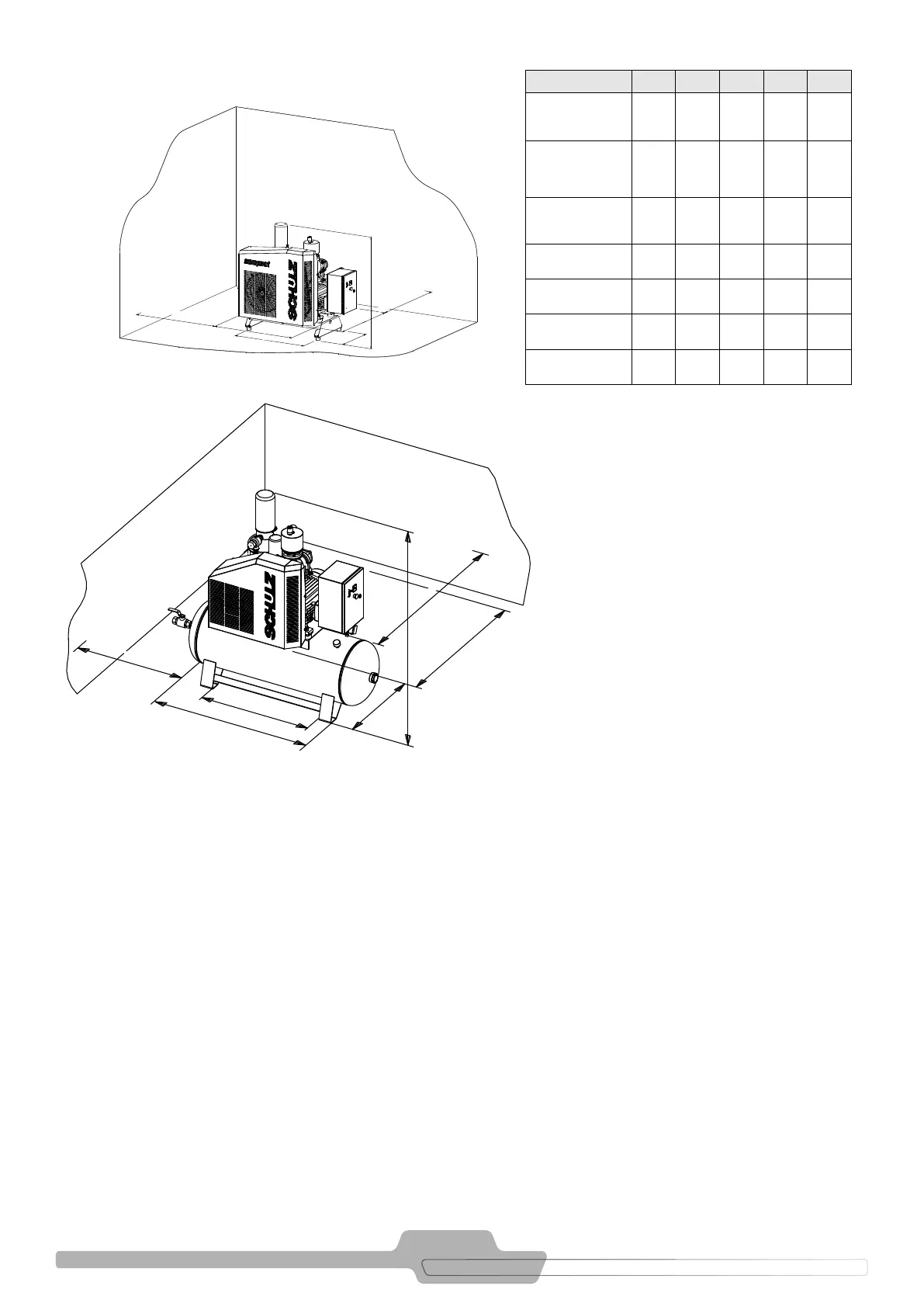

FIGURA 6.1 - MODELO AR DIRETO
1000
X
L
P
Y
1000
A
1000
L
X
1000
Y
P
FIGURA 6.2 - MODELO SOBRE RESERVATÓRIO
Modelos L A P X Y
SRP 3005
SRP 3008
SRP 3010 II
1360 1060 446 630 373
SRP 3010
SRP 3015
SRP 3015 ll
1360 1370 549 630 370
SRP 3020
SRP 3015
1550 1520 660 1000 460
SRP 3030 AD 1210 1125 710 850 450
SRP 3030 1610 1630 690 1000 548
SRP 3040 AD 1296 1322 770 850 450
SRP 3040 1610 1820 770 1000 548
