5.4 Option Lastausgleich
Das Produkt ist optional mit einem magnetischen Lastausgleich
ausgerüstet. Der Lastausgleich soll das Handhaben von vertikalen
Lasten verbessern, indem er die Last entgegen der Schwerkraft,
mit einer konstanten Kraft nach oben drückt.
GEFAHR
Lebensgefahr durch starke Magnetfelder auch in
ausgeschaltetem Zustand!
Die im Produkt integrierten Sekundärteile sind Hochleistungs-Dau-
ermagnete. Medizinische Geräte wie z. B. Herzschrittmacher, Hör-
geräte können zerstört werden oder Fehlfunktionen verursachen.
• Einen ausreichenden Mindestabstand zum Sekundärteil
einhalten, wenn ein Herzschrittmacher oder ein Hörgerät oder
andere Geräte getragen werden.
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen der
Maschine/Anlage!
Der eingebaute Lastausgleich erzeugt auch ohne Energieversorgung ei-
ne konstante Kraft, was zu einer Bewegung des Antriebs führen kann.
• Geeignete Schutzausrüstung tragen.

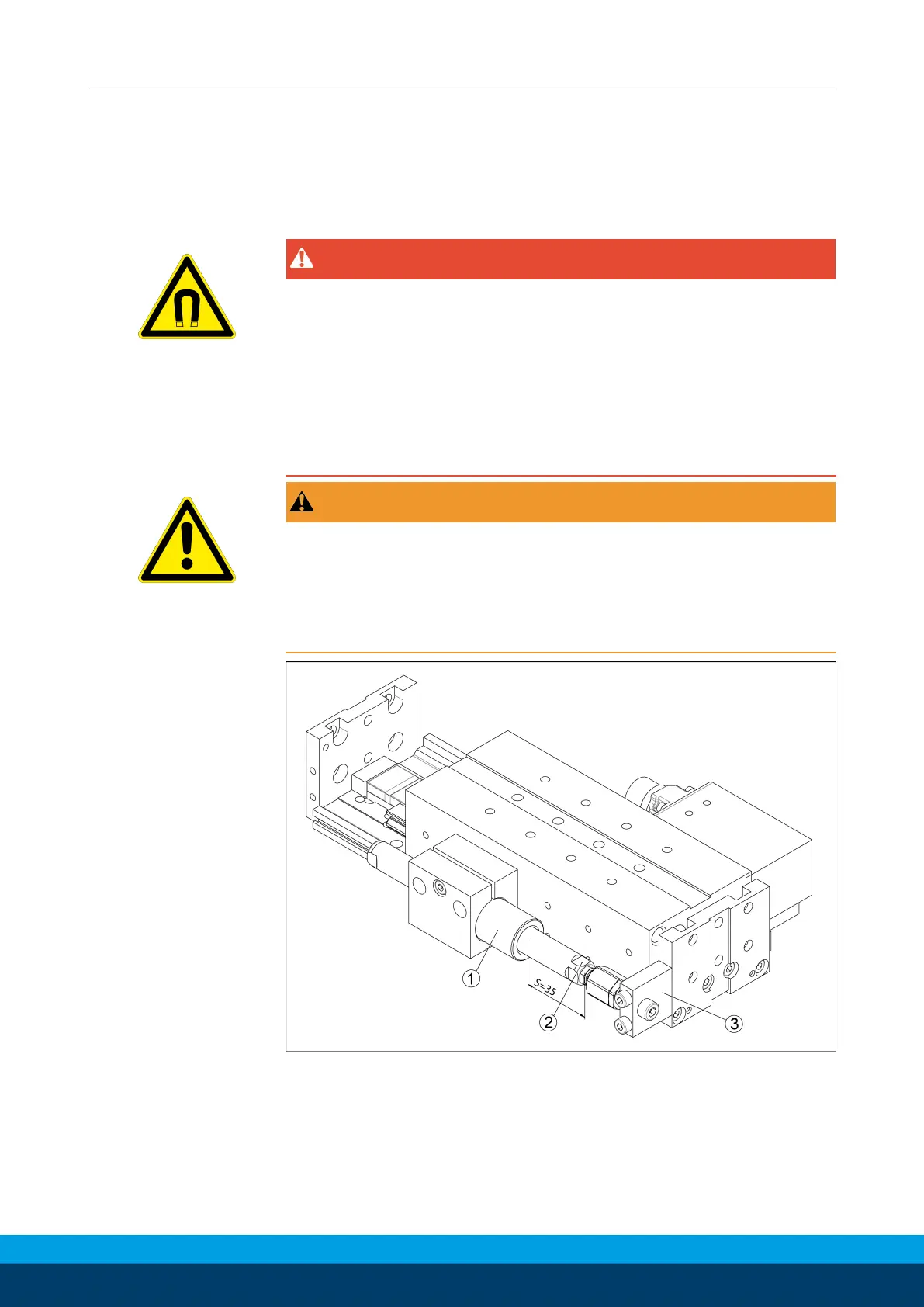

Aufbau Magnetischer Lastausgleich
Einbaulage:
Ø Das Außengewinde des Stators (1) und der Vierkannt (2) des
Läufers zeigen in Richtung der Montageplatte (3).
Ø Für die Erzeugung der konstante Kraft muss bei der Montage
des Lastausgleichs das Maß s = 35mm in Endlage betragen.
