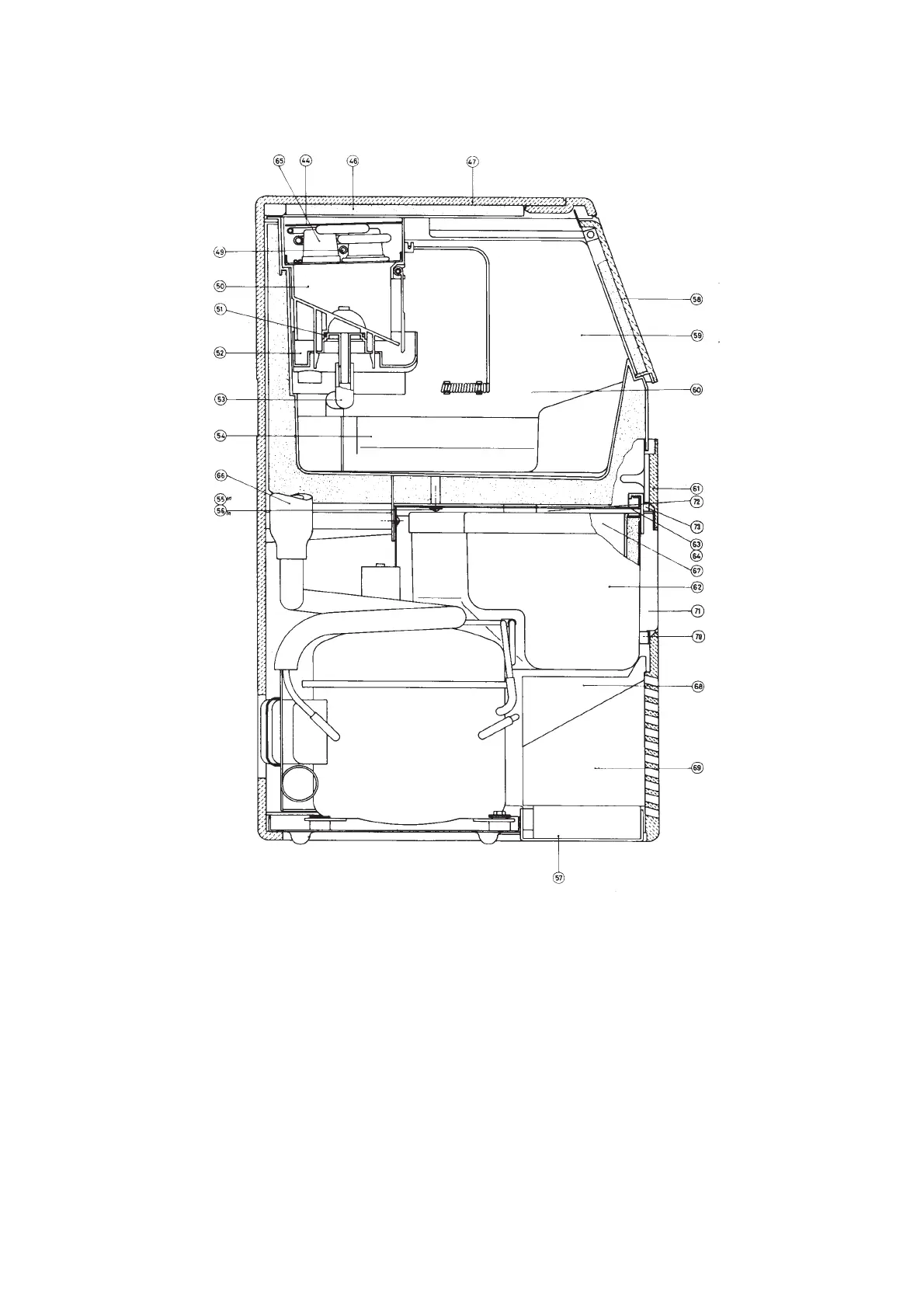

VISTA LATERALE
Pos. Codice Descrizione
44 741049.02 Coperchio evaporatore
46 650331.01 Isolamento
47 660326.00 Ass. mantello
49 660340.02 Tubo portabulbo
660386.00 Molletta
50 783130.00 Allogg. evaporatore
51 640093.00 Guarnizione
52 660320.00 Vaschetta raccogli acqua
53 610139.00 Tubo
54 660336.00 Coperchio
57 660325.00 Vaschetta raccogli gocce
58 781284.00 Sportello
59 782053.00 Contenitore ghiaccio
60 660339.00 Porta bulbo
* Non mostrato
Pos. Codice Descrizione
61 781285.00 Pannello frontale
62 793114.00 Bacinella acqua
63 781335.00 Supporto vaschetta
65 784234.00 Piastra evaporatore
66 784252.02 Linea aspirazione
67* 660359.00 Imbuto
68 660335.00 Parte sup. separatore
69 660343.00 Parte inf. separatore
70 660338.00 Raccordo in gomma
71 660337.00 Spia di livello
72* 783141.00 Coperchio bacinella
660424.00 Coperchio bacinella - pompa
73 660341.00 Tappo in gomma
