SCP SCIENCE DigiPREP HP - Electrical Schematic; Digiprep Jr, MS, LS, HP

14
DigiPREP Digestion Blocks
Version 16.0
6
4
2
3
1
7
5
1- EX-
2- M-
3- Ex+ 4- Ground
5- M+
6- L1
7- L2
3
1 5
2
4
6 7
Block 7 pin(male) connector

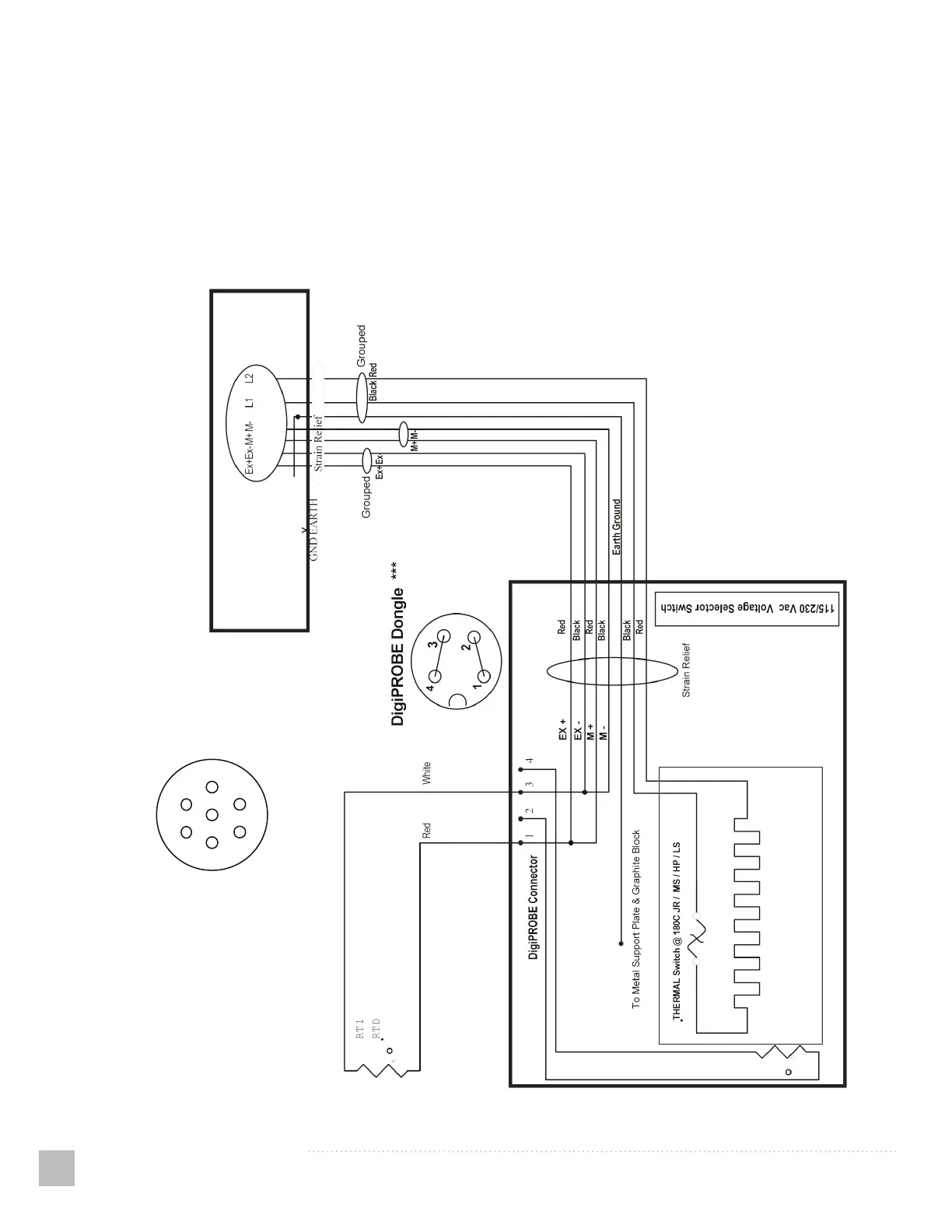

ELECTRICAL SCHEMATIC
Notes: *LS Heater 230 VAC 50/60 HZ 2655W ** No voltage selector switch for LS models *** DigiPROBE Dongle is used only when no DigiPROBE is connected **** No voltage selector switch for DigiPREP Jr. Model Serial #'s JRB05xxxx130 - JRB05xxxx179
DigiPREP Jr, MS, LS, HP
Notes: *Réchauffeur LS 230 VAC 50/60 HZ 2655W ** Pas de sélecteur de voltage pour modèle LS *** Clé DigiPROBE est utilisé seulement lorsqu'il y a aucun DigiPROBE connecté
RTD Interne
Connecteur Bloc á 7 broches (male)
Contrôleur
