SCS Sentinel CodeAccess RFID - C- Cableado; Instalación; C1 - Instalación y Conexión; C2 - Esquema de Cableado

29
ES
Para sellar de manera óptima,
poner silicona en la parte superior
y en los dos lados del teclado.
C- CABLEADO / INSTALACIÓN
C2 - ESQUEMA DE CABLEADO
C1 - Instalación y conexión

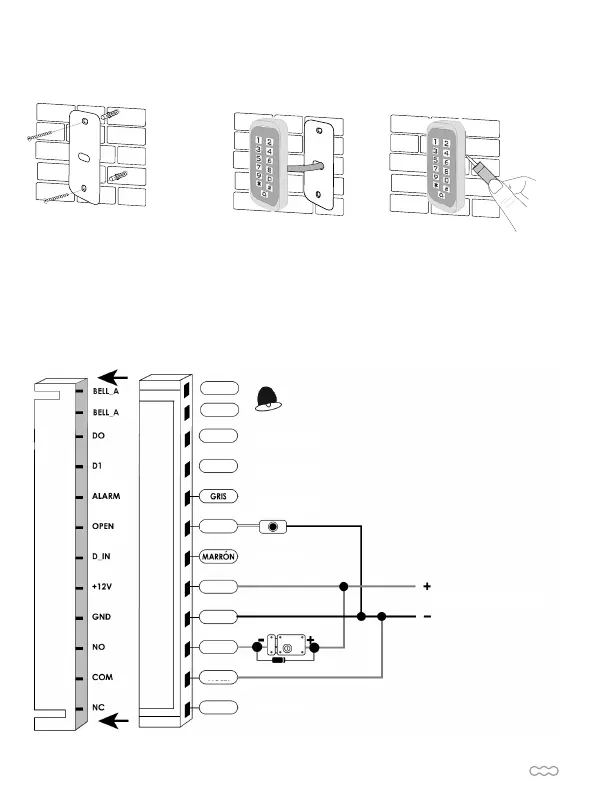

Esquema de alimentación hacia cerradero / cerradura eléctrica
ROSA
ROSA
VERDE
BLANCO
AMARILLO
ROJO
NEGRO
AZUL
MORADO
NARANJA
NON UTILIZADO
NON UTILIZADO
ALIMENTACIÓN 12Vdc
NON UTILIZADO
BOTÓN DE SALIDA
DIODO DE PROTECCIÓN
CERRADURA O
CERRADERO ELÉCTRICO
NON UTILIZADO
NON UTILIZADO
