Operation & Maintenance Manual──LG918 Wheel Loader
102

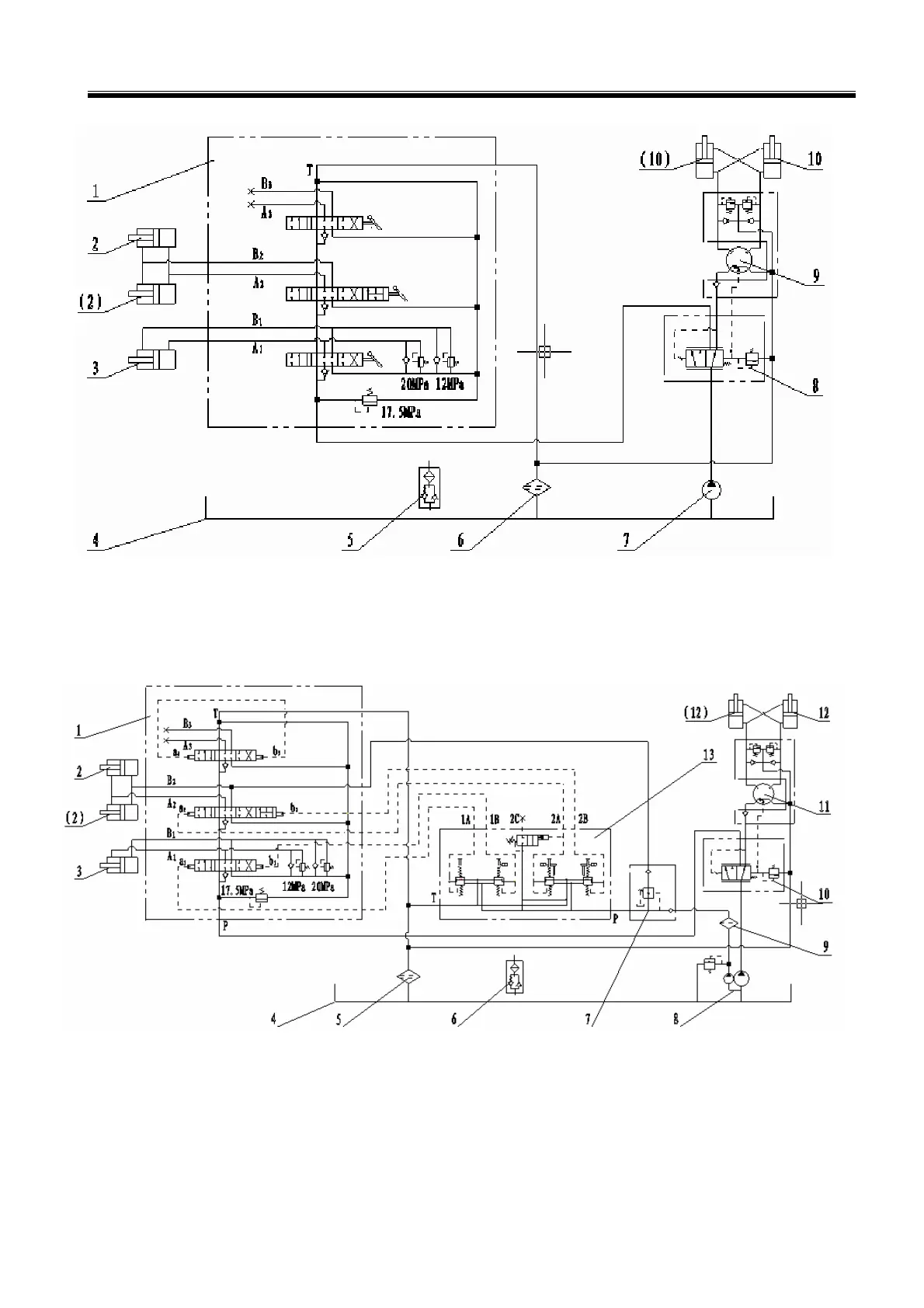

1- Multi-way valve 2-Lift arm cylinder 3-Steering cylinder 4- Hydraulic oil tank 5- Respirator
6-Oil returning filter 7-Gear pump 8- Priority Valve 9- Redirector 10- Redirector cylinder
Figure 5-2 LG918 Hydraulic System Diagram(mechanical control)
1- Multi-way valve 2-Lift arm cylinder 3-Steering cylinder 4- Hydraulic oil tank
5-Oil returning filter 6-Respirator 7-Pressure option valve 8- Steering and speed changing pump
9-Pilot filter 10- Priority Valve 11- Redirector 12- Redirector cylinder 13- Pilot valve
Figure 5-3 LG918 Hydraulic System Diagram(pilot control)
