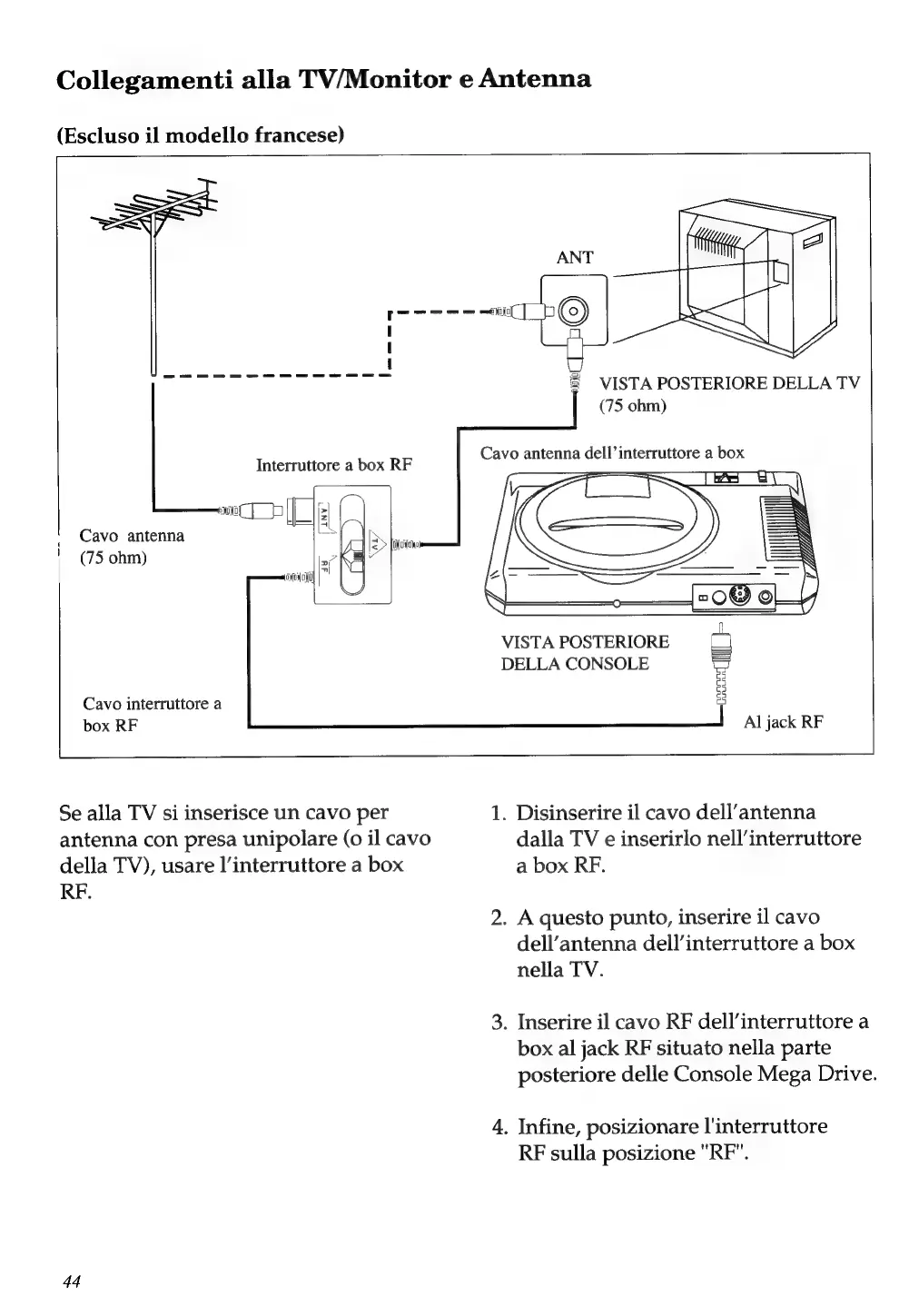

Collegamenti alla TV/Monitor e Antenna
(Escluso il modello francese)
ANT
C
= VISTA POSTERIORE DELLA TV
(75 ohm)
Cavo antenna dell’interruttore a box
am] ]
Cavo antenna
' (75 ohm)
VISTA POSTERIORE
DELLA CONSOLE
Cavo interruttore a
box
RF
Al
jack
RF
Se
alla
TV
si
inserisce
un
cavo
per
1.
Disinserire
il
cavo
dell’antenna
antenna
con
presa unipolare
(o
il
cavo
dalla
TV
e
inserirlo
nell'interruttore
della
TV), usare l'interruttore
a
box
a
box RF.
RF.
2. A guesto punto, inserire il cavo
dell'antenna dell'interruttore a box
nella TV.
3. Inserire il cavo RF dell'interruttore a
box al jack RF situato nella parte
posteriore delle Console Mega Drive.
4. Infine, posizionare l'interruttore
RF sulla posizione "RF".
