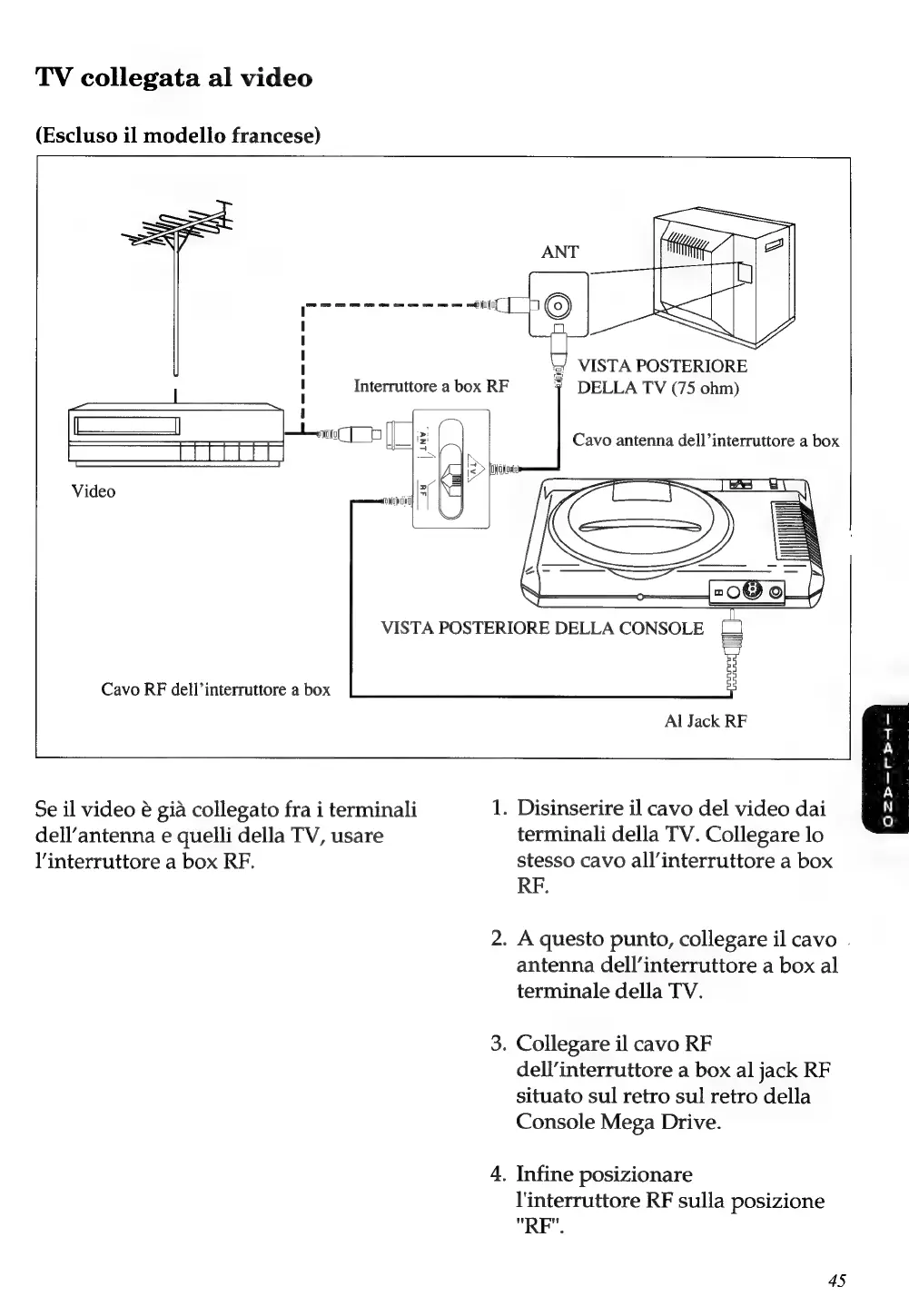

TV collegata al video
(Escluso il modello francese)
Cavo RF dell’interruttore a box
Se il video é gia collegato fra i terminali
dell’antenna e quelli della TV, usare
Yinterruttore a box RF.
VISTA POSTERIORE DELLA CONSOLE
. Disinserire il cavo del video dai
Y VISTA POSTERIORE
DELLA TV (75 ohm)
ul
Cavo antenna dell’interruttore a box
Al Jack
F
OZP-r>D--
terminali della TV. Collegare lo
stesso cavo all'interruttore a box
RF.
. A questo punto, collegare il cavo .
antenna dell'interruttore a box al :
terminale della TV.
. Collegare il cavo RF
dell’interruttore a box al jack RF
situato sul retro sul retro della
Console Mega Drive.
. Infine posizionare
l'interruttore RF sulla posizione
"RF".
