Seko KRONOS 20 pH/ORP - Page 14

0000138014 rev. 1.0 DE
1

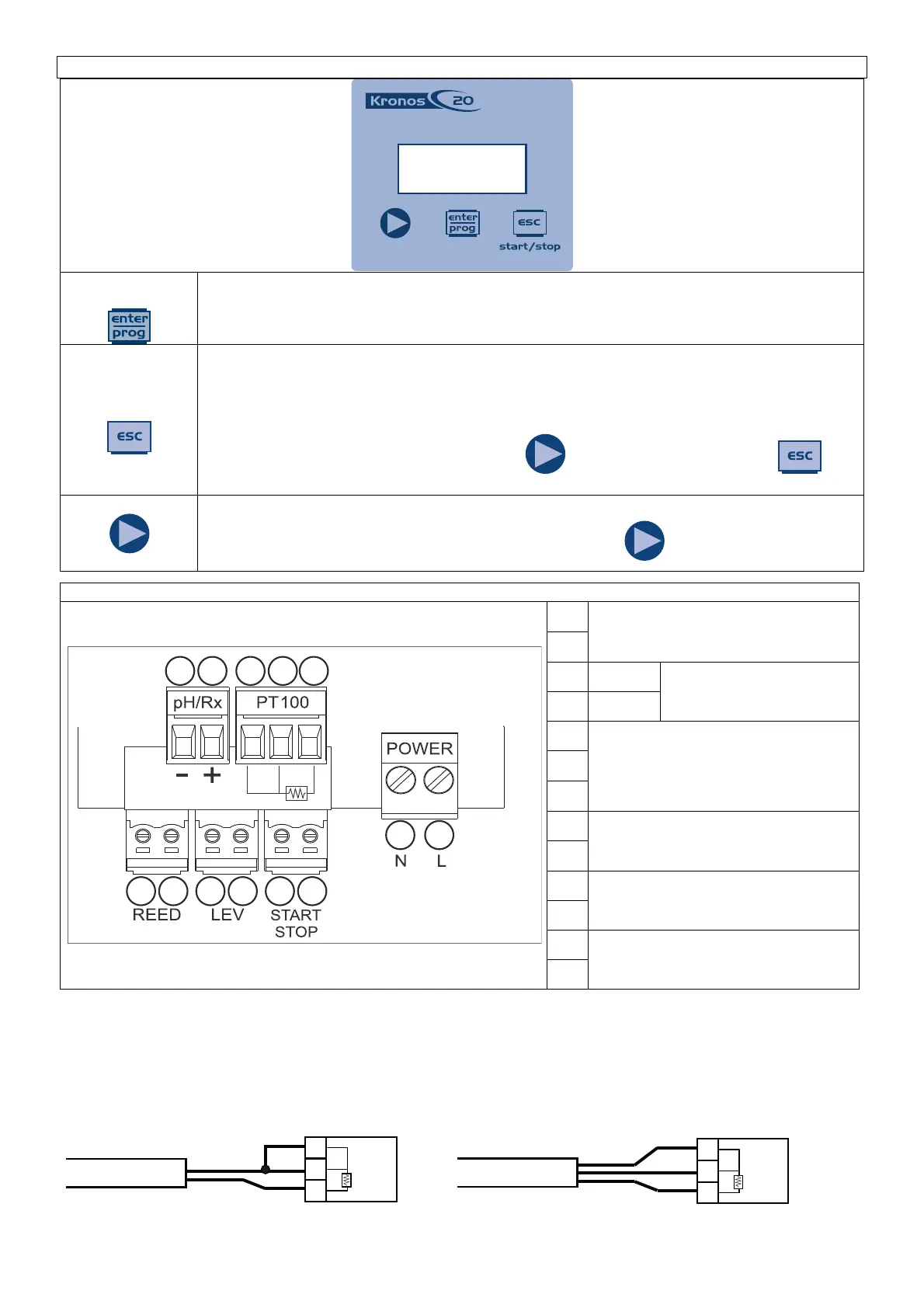

Kontrolpanell - KRONOS 20 pH/ORP
Zugang zum Programmiermenü. Während des programmierens bestätigen Sie mit dieser
Taste den Zugang zu den verschiedenen Menüebenenen und Modifikationen.
Startet und stoppt die Pumpe.
Sollte ein Levelalarm,Flowalarm oder Memoryalarm anliegen, können Sie diesen mit ESC
deaktivieren.
Wird benutzt um die Menüebenen zu verlassen. Bevor Sie das Menü endgültig verlassen,
werden Sie gefragt, ob Sie vorgenommene Änderungen speichern möchten. Während des
normalen Betriebes könn Sie mit halten dieser Taste und aschließend dieser
Taste, den Kontrast einstellen.
Zum Scrollen im Menü oder zur Änderung der Parameter während der Porgrammierung. Die
Befüllung oder das wechseln des Schlauches wird mit dieser Taste aktiviert.
ANSCHLUSSPLAN
5
6
7
P
T
1
0
0
PT100
5
6
7
P
T
1
0
0
PT100
Electrical connections
1
Stromversorgungseingang
2
3
Pole -
Eingang der pH oder
Redox Sondeneingang
(vorverdrahtet mit BNC)
4
Pole +
5
PT100 Eingang der Temperatursonde
(siehe Anschlussplan )
6
7
8
Fernsteuereingang (start-stopp)
9
10
Levelregler Sondeneingang
11
12
Durchflusssensoreingang
13
1 2
9 8
11
10
13 12
3 4
5 6 7
2-Draht PT100 Anschlussplan
3-Draht PT100 Anschlussplan
