Seko KRONOS 20 pH/ORP - Schema des Connexions

0000138014 rev. 1.0 FR
1

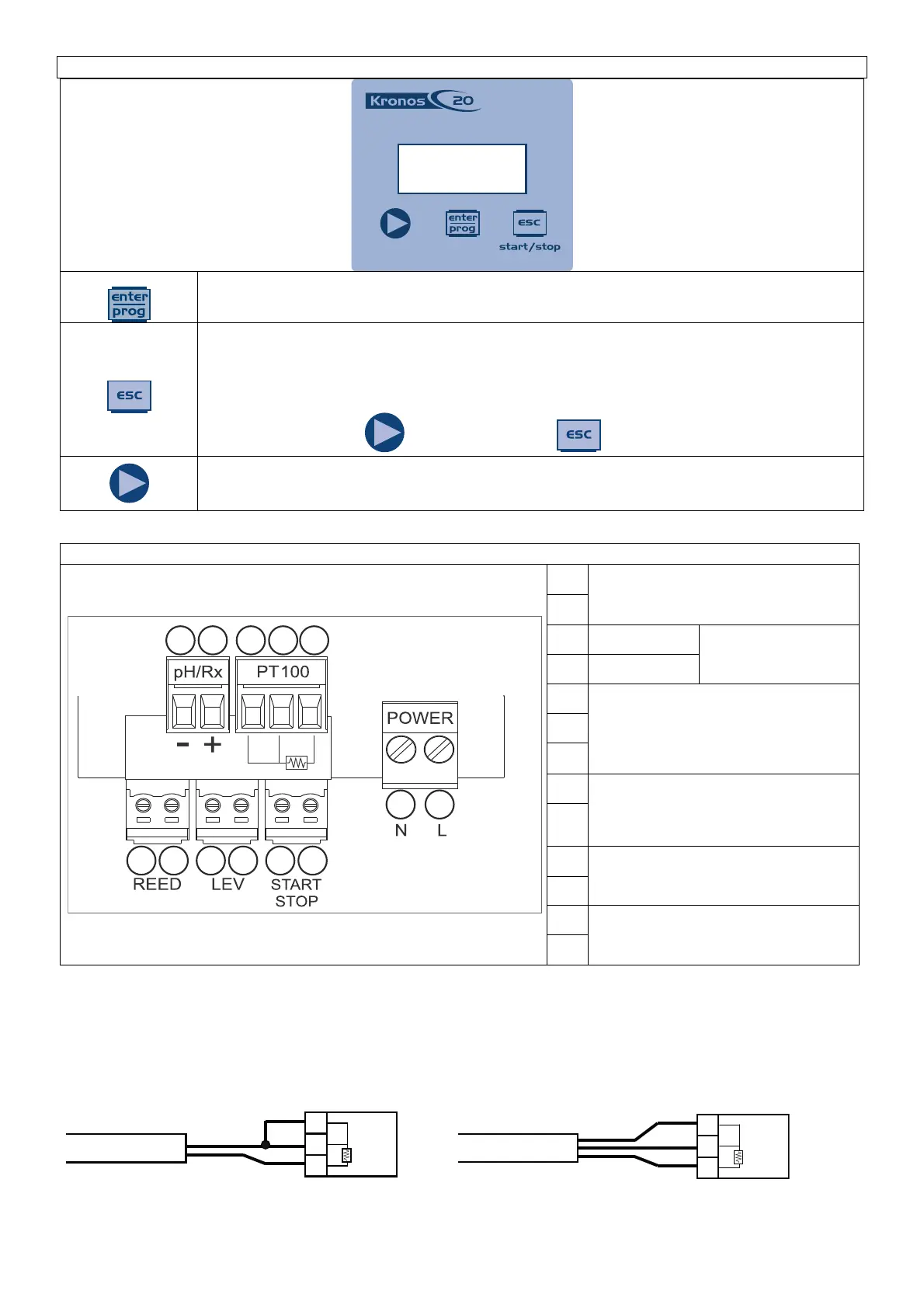

Panneau de commande – KRONOS 20 pH/ORP
L'accès au menu de programmation. Dans la programmation, confirmez l'entrée dans les
niveaux de menu et les modifications.
Démarre et met en phase d’arrêt la pompe.
Dans des conditions d'alarme de niveau (seulement fonction d'alarme), de débit et de mémoire
active, désactive la signalisation sur l'écran.
Pour « sortir » de différents niveaux de menu. Avant de quitter complètement la
programmation, il est possible de sauvegarder les modifications. En fonctionnement normal, en
appuyant sur la touche et puis sur la touche on peut régler le contraste.
Fait défiler le menu ou modifier la programmation des paramètres.
Fonction pour l'amorçage et le remplacement du tuyau.
SCHEMA DES CONNEXIONS
5
6
7
P
T
1
0
0
PT100
5
6
7
P
T
1
0
0
PT100
Connexions électriques
1 2
9 8
11
10
13 12
3 4
5 6 7
1
Entrée d'alimentation
2
3
Pole -
Entrée sonde de pH
ou Redox ( précâblé
sur BNC )
4
Pole +
5
Entrée sonde de température PT100
(
voir diagramme de connexion )
6
7
8
Entrée commande à distance
(start-stop)
9
10
Entrée sonde de niveau
11
12
Entrée capteur de débit
13
Schéma de connexion PT100 2 fili
Schéma de connexion PT100 3 fili
