Seko KRONOS 20 pH/ORP - Diagrama de Conexiones

0000138014 rev. 1.0 ES
1

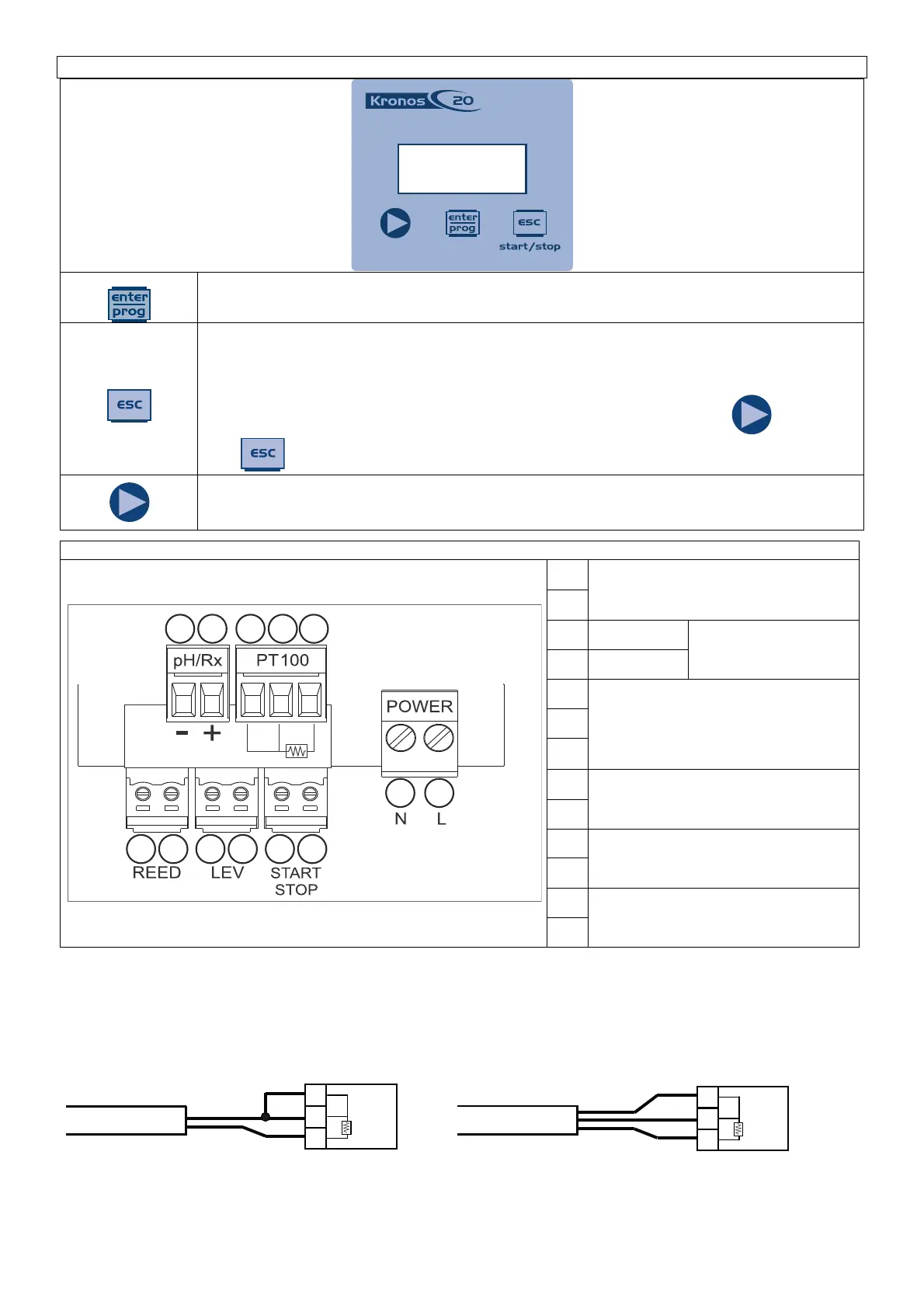

Panel de Control – KRONOS 20 pH/ORP
Acceso al menú de programación. En la programación, confirma la entrada en los niveles de
menú y los cambios.
Arranque y ajusta la bomba en fase de parada.
En las condiciones de alarma de nivel (función de alarma solamente), caudal y memoria,
desactiva la señalización en la pantalla.
Para “salir” de los diferentes niveles de menú. Antes de salir por completo de la programación,
es posible guardar los cambios. En funcionamiento normal, al pulsar la tecla y luego la
tecla se puede ajustar el contraste.
Desplazarse por el menú o cambiar la programación de los parámetros.
Ejecutar el cebado y la sustitución del tubo.
DIAGRAMA DE CONEXIONES
5
6
7
P
T
1
0
0
PT100
5
6
7
P
T
1
0
0
PT100
Conexiones eléctricas
1
Entrada de alimentación
2
3
Polo -
Entrada sonda de pH o
Redox (precableada en
BNC)
4
Polo +
5
Entrada sonda de temperatura
PT100 (ver diagrama de conexión)
6
7
8
Entrada de control remoto (start-stop)
9
10
Entrada sonda de nivel
11
12
Entrada sensor de flujo
13
1 2
9 8
11
10
13 12
3 4
5 6 7
Diagrama de conexión de cable-2 PT100
Diagrama de conexión de cable-3 PT100
