0000137630 Rev. 2.0 5
!

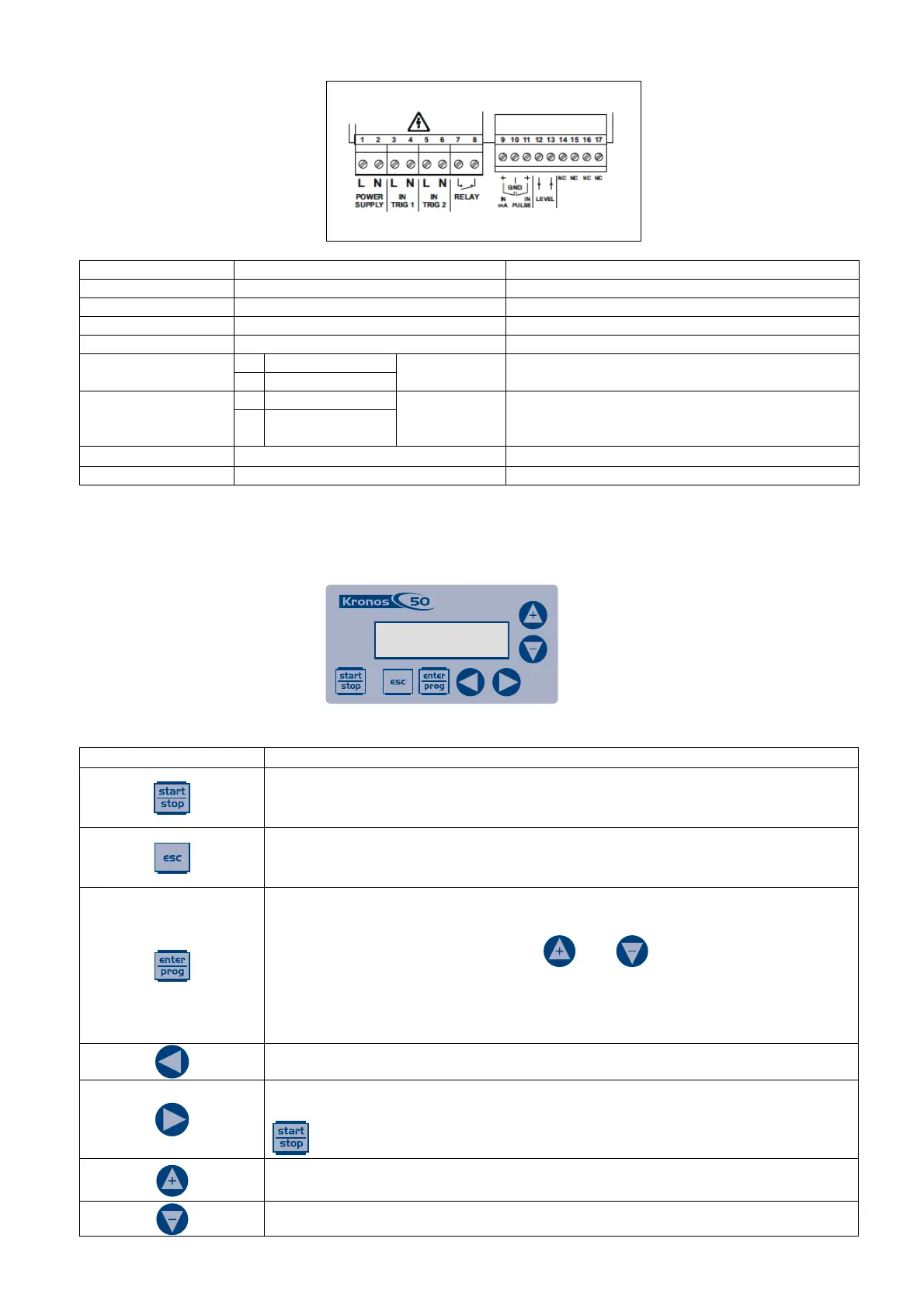

6.1 Stromanschlüsse
!
Klemmennummer
Beschreibung
Elektrische Merkmale
1 - 2
Stromversorgung
100÷240 VAC (50–60Hz)
3 - 4
Trigger 1 Eingangssignal
24÷240 VAC oder VDC
5 - 6
Trigger 2 Eingangssignal
24÷240 VAC oder VDC
7 - 8
Alarm Relaisausgang
250VAC 8A
9 - 10
9
Pol + (mA)
Eingang mA
0/4÷20 mA (Eingangsimpedanz: 200 ohm)
10
Pol - (GND)
10 - 11
10
Pol - (GND)
Impulseingan
g
Spannungsfreie Impulse (Impulsmessung;
Potentialfreier Kontakt) on-off, Höchstfrequenz
1KHz)
11
Pol + (Impuls)
12 - 13
Eingang Füllstandsonde
Potentialfreier Kontakt (on-off)
14 -15 -16 -17
Nicht belegt
Nicht belegt
8. BETRIEBSEINHEIT
8.1 Bedienelemente
Die Bedienelemente sind folgendermaßen gekennzeichnet:
Taste
Beschreibung
Zum Starten und Stoppen der Pumpe. Im Falle eines Füllstandalarms (nur
Alarmfunktion), Strömungsalarms und aktiven Speicheralarms wird das Signal am
Display deaktiviert.
Zum “Verlassen” der verschiedenen Menüstufen. Vor dem endgültigen Verlassen
der Programmierung werden Sie gefragt, ob Sie die Änderungen speichern
möchten.
Bei Drücken dieser Taste während des Betriebs werden nacheinander die
programmierten Werte auf dem Display angezeigt.
Bei gleichzeitigem Drücken der Tasten
oder wird ein Wert, je nach
ausgewähltem Betriebsmodus, erhöht bzw. verringert. Während der
Programmierung übernimmt diese Taste die Funktion “Enter”, d.h. sie bestätigt des
Zugriff auf die verschiedenen Menüstufen und die dort vorgenommenen
Veränderungen.
!
Menüdurchlauf nach oben
!
Menüdurchlauf nach unten oder Priming-Funktion: Taste mindestens 3 Sekunden
lang drücken, und die Pumpe nimmt den Betrieb bei 100% auf, solange die Taste
gedrückt bleibt.
Erhöht die numerischen Werte, die verändert werden sollen. Kann zum Starten der
Dosierung im Batch Modus verwendet werden.
Verringert die numerischen Werte, die verändert werden sollen.
