0000137630 Rev. 2.0 3
!

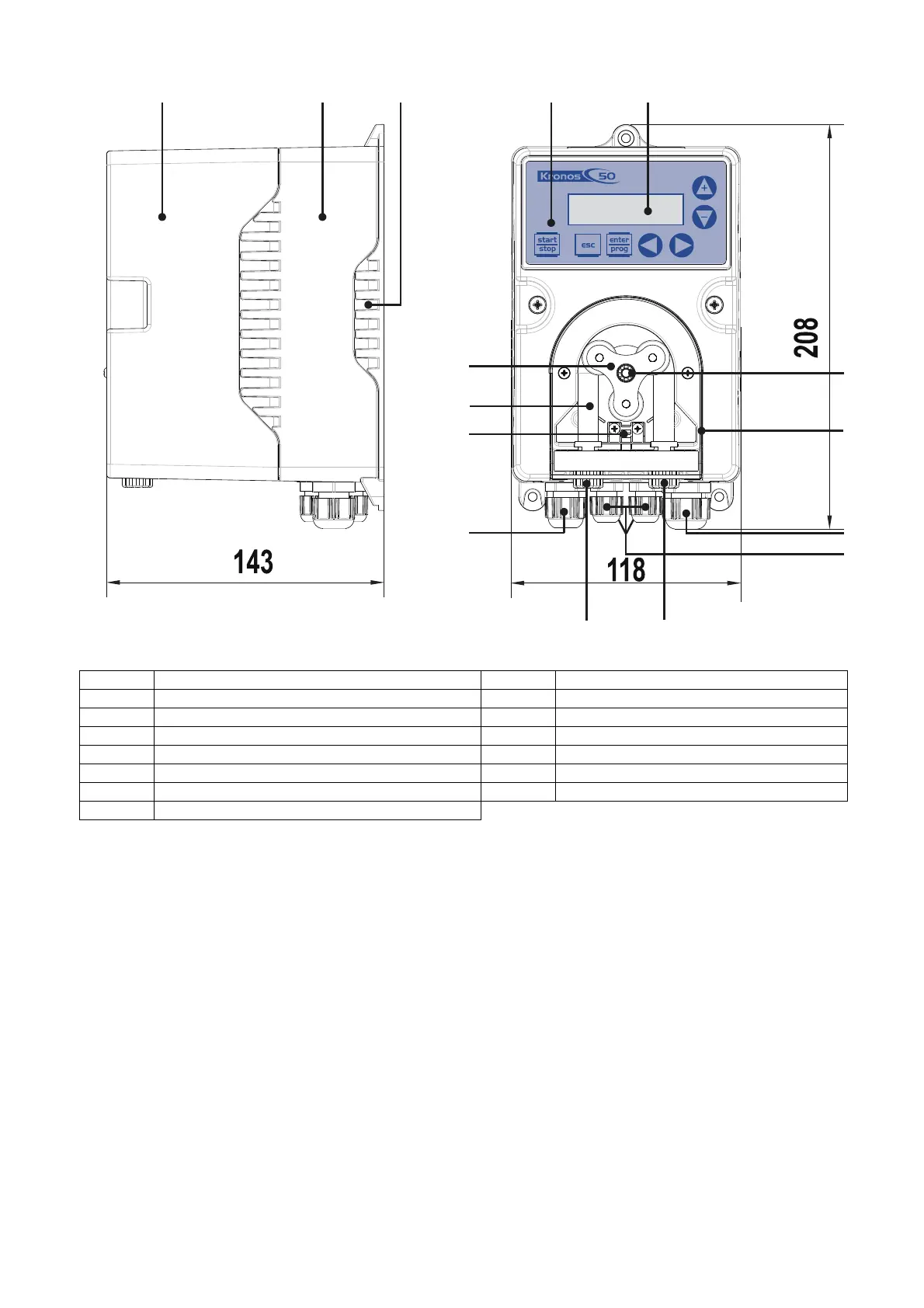

3. DIMENSIONI E PANORAMICA DEL DISPOSITIVO
1
2
4
5
7
10
11
13
14
15
6
8
9
12
3
1
Alloggio: sezione superiore
9
PCBs 7
2
Alloggio: sezione centrale
10
Connettore di scarico
3
Alloggio: sezione inferiore
11
Connettore di aspirazione
4
Tasti di comando
12
PCB 9
5
Schermo LCD
13
Monitoraggio della rottura del tubo
6
Cuscinetto a sfera
14
Tubo della pompa
7
Coperchio trasparente
15
Rotore
8
PCB 11
4. DESIGN E DESCRIZIONE FUNZIONALE
La pompa comprende due componenti principali:
Unità di azionamento (motore passo passo)
Testa dosatrice (rotore, rulli e tubo della pompa)
Unità operativa
Il dispositivo è ospitato in un alloggio in plastica resistente composto da sezioni superiori e inferiori avvitate
insieme. La sezione inferiore contiene il PBC per l’alimentazione e i connettori.
La sezione superiore dell’alloggio ospita il CPU, il motore e il display del PCB con lo schermo e i pulsanti.
La testa dosatrice è montata frontalmente ed è chiusa da un coperchio trasparente avvitato che la protegge
dall’esterno. Il tubo della pompa può essere facilmente sostituito dopo aver rimosso il coperchio trasparente.
Il movimento rotatorio dei rotori preme e distende alternativamente il tubo della pompa attraverso tre rulli. Di
conseguenza, il liquido viene aspirato e trasportato attraverso il tubo flessibile.
La pompa viene azionata dall'unità motrice. Attraverso tale unità, è possibile configurare la modalità e il livello di
dosaggio desiderato. Il dosaggio è controllato con l'unità motrice o attraverso un contatto esterno, l’ingresso del
livello.
